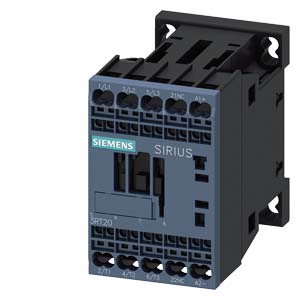

    Контактор Siemens 3RT2015-2BW42

    Контактор Сименс Сириус 3RT2015-2BW42

    Контактор Siemens Sirius 3RT20152BW42

    КОНТАКТОР, 3 ПОЛ., AC-3, 3КВТ/400В, БЛОК-КОНТАКТ 1НО, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ DC 48V, ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ

    Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).

    7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.

    Технические характеристики 3RT2015-2BW42

    CONTACTOR, AC-3, 3KW/400V, 1NC, DC 48V, 3-POLE, SZ S00 SPRING-LOADED TERMINAL
    Фирменное название продукта SIRIUS
    Наименование продукта контактор 3RT2
    Общие технические данные:
    Габаритные размеры контактора S00
    Расширение продукта
    функциональный модуль для коммуникации нет
    Вспомогательный выключатель да
    Напряжение изоляции
    расчетное значение 690 V
    Степень загрязнения 3
    Прочность по отношению к импульсному напряжению расчетное значение 6 kV
    Максимально допустимое напряжение для надёжного размыкания
    между катушкой и главными контактами согласно EN 60947-1 400 V
    Степень защиты IP
    с лицевой стороны IP20
    для подключаемой клеммы IP20
    Стойкость к шоку
    при прямоугольном импульсе
    — при постоянном токе 6,7g / 5 ms, 4,2g / 10 ms
    при синусовом импульсе
    — при постоянном токе 10,5g / 5 ms, 6,6g / 10 ms
    Механический срок службы (коммутационные циклы)
    контактора типовое 30 000 000
    контактора с насаженным электронным вспомогательным блоком выключателей типовое 5 000 000
    контактора с насаженным вспомогательным блоком выключателей типовое 10 000 000
    Условия окружающей среды:
    Высота установки при высоте над уровнем моря максимальное 2 000 m
    Температура окружающей среды
    во время эксплуатации -25 ... +60 °C
    во время хранения -55 ... +80 °C
    Цепь главного тока:
    Количество замыкающих контактов для главных контактов 3
    Количество размыкающих контактов для главных контактов 0
    рабочее напряжение
    при AC-3 расчетное значение максимальное 690 V
    Рабочий ток
    при AC-1 при 400 В
    — при температуре окружающей среды 40 °C расчетное значение 18 A
    — при температуре окружающей среды 40 °C расчетное значение 18 A
    — при температуре окружающей среды 60 °C расчетное значение 16 A
    при AC-2 при 400 В расчетное значение 7 A
    при AC-3
    — при 400 В расчетное значение 7 A
    — при 500 В расчетное значение 6 A
    — при 690 В расчетное значение 4,9 A
    Поперечное сечение подключаемого провода в основной цепи тока при AC-1
    при 60 °C минимально допустимое 2,5 mm
    при 40 °C минимально допустимое 2,5 mm
    Рабочий ток для ок. 200000 коммутационных циклов при AC-4
    при 400 В расчетное значение 2,6 A
    при 690 В расчетное значение 1,8 A
    Рабочий ток
    при 1 токопроводе при DC-1
    — при 24 В расчетное значение 15 A
    — при 110 В расчетное значение 1,5 A
    — при 220 В расчетное значение 0,6 A
    — при 440 В расчетное значение 0,42 A
    — при 600 В расчетное значени 0,42 A
    при 2 токопроводах в ряд при DC-1
    — при 24 В расчетное значение 15 A
    — при 110 В расчетное значение 8,4 A
    — при 220 В расчетное значение 1,2 A
    — при 440 В расчетное значение 0,6 A
    — при 600 В расчетное значение 0,5 A
    при 3 токопроводах в ряд при DC-1
    — при 24 В расчетное значение 15 A
    — при 110 В расчетное значение 15 A
    — при 220 В расчетное значение 15 A
    — при 440 В расчетное значение 0,9 A
    — при 600 В расчетное значение 0,7 A
    Рабочий ток
    при 1 токопроводе при DC-3 при DC-5
    — при 24 В расчетное значение 15 A
    — при 110 В расчетное значение 0,1 A
    при 2 токопроводах в ряд при DC-3 при DC-5
    — при 110 В расчетное значение 0,25 A
    — при 24 В расчетное значение 15 A
    при 3 токопроводах в ряд при DC-3 при DC-5
    — при 110 В расчетное значение 15 A
    — при 220 В расчетное значение 1,2 A
    — при 24 В расчетное значение 15 A
    — при 440 В расчетное значение 0,14 A
    — при 600 В расчетное значение 0,14 A
    Эксплуатационная мощность
    при AC-1
    — при 230 В расчетное значение 6,3 kW
    — при 230 В при 60 °C расчетное значение 6 kW
    — при 400 В расчетное значение 11 kW
    — при 400 В при 60 °C расчетное значение 10,5 kW
    — при 690 В расчетное значение 19 kW
    — при 690 В при 60 °C расчетное значение 18 kW
    при AC-2 при 400 В расчетное значение 3 kW
    при AC-3
    — при 230 В расчетное значение 1,5 kW
    — при 400 В расчетное значение 3 kW
    — при 690 В расчетное значение 4 kW
    Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4
    при 400 В расчетное значение 1,15 kW
    при 690 В расчетное значение 1,15 kW
    Тепловой кратковременный ток ограничен до 10 с 56 A
    Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник 0,4 W
    Частота включений на холостом ходу
    при постоянном токе 10 000 1/h
    Частота коммутации
    при AC-1 максимальное 1 000 1/h
    при AC-2 максимальное 750 1/h
    при AC-3 максимальное 750 1/h
    при AC-4 максимальное 250 1/h
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питания при постоянном токе
    расчетное значение 48 V
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе 0,8 ... 1,1
    Мощность втягивания электромагнитной катушки при постоянном токе 4 W
    Мощность на удержание электромагнитной катушки при постоянном токе 4 W
    Задержка закрытия
    при постоянном токе 30 ... 100 ms
    Задежка открытия
    при постоянном токе 7 ... 13 ms
    Продолжительность электрической дуги 10 ... 15 ms
    Остаточный ток электроники при управлении сигналом <0>
    при переменном токе при 230 В максимально допустимое 3 mA
    при постоянном токе при 24 В максимально допустимое 10 mA
    Вспомогательный контур:
    Количество размыкающих контактов
    для вспомогательных контактов
    — включающийся без выдержки времени 1
    Количество замыкающих контактов
    для вспомогательных контактов
    — включающийся без выдержки времени 0
    Рабочий ток при AC-12 максимальное 10 A
    Рабочий ток при AC-15 при 230 В расчетное значение 10 A
    Рабочий ток при AC-15 при 400 В расчетное значение 3 A
    Рабочий ток при AC-15 при 500 В расчетное значение 2 A
    Рабочий ток при AC-15 при 690 В расчетное значение 1 A
    Рабочий ток при DC-12
    при 24 В расчетное значение 10 A
    при 48 В расчетное значение 6 A
    при 60 В расчетное значение 6 A
    при 110 В расчетное значение 3 A
    при 125 В расчетное значение 2 A
    при 220 В расчетное значение 1 A
    при 600 В расчетное значение 0,15 A
    Рабочий ток при DC-13
    при 24 В расчетное значение 10 A
    при 48 В расчетное значение 2 A
    при 60 В расчетное значение 2 A
    при 110 В расчетное значение 1 A
    при 125 В расчетное значение 0,9 A
    при 220 В расчетное значение 0,3 A
    при 600 В расчетное значение 0,1 A
    Надёжность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA:
    Ток полной нагрузки (FLA) для 3-фазного электродвигателя
    при 480 В расчетное значение 4,8 A
    при 600 В расчетное значение 6,1 A
    отдаваемая механическая мощность [л.с]
    для 1-фазного двигателя трехфазного тока
    — при 110/120 В расчетное значение 0,25 hp
    — при 230 В расчетное значение 0,75 hp
    для 3-фазного электродвигателя
    — при 200/208 В расчетное значение 1,5 hp
    — при 220/230 В расчетное значение 2 hp
    — при 460/480 В расчетное значение 3 hp
    — при 575/600 В расчетное значение 5 hp
    Допустимая нагрузка вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    Исполнение плавкой вставки предохранителя
    для защиты от короткого замыкания основной цепи тока
    — при типе координации 1 необходимое gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A
    — при типе координации 2 необходимое gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A
    для защиты от короткого замыкания вспомогательного переключателя необходимое предохранитель gL/gG: 10 A
    Монтаж/ крепление/ размеры:
    Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    Вид крепления винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
    последовательный монтаж да
    Высота 70 mm
    Ширина 45 mm
    Глубина 73 mm
    соблюдаемое расстояние
    при рядном монтаже
    — спереди 0 mm
    — сзади 0 mm
    — сверху 0 mm
    — снизу 0 mm
    — сбоку 0 mm
    до заземленных частей
    — спереди 0 mm
    — сзади 0 mm
    — сверху 0 mm
    — сбоку 6 mm
    — снизу 0 mm
    до находящихся под напряжением частей
    — спереди 0 mm
    — сзади 0 mm
    — сверху 0 mm
    — снизу 0 mm
    — сбоку 6 mm
    Подсодинения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи пружинный зажим
    для вспомогательных цепей и цепей управления пружинный зажим
    Вид подключаемых поперечных сечений проводов
    для главных контактов
    — однопроводный 2x (0,5 ... 4 мм)
    — одножильного или многожильного 2x (0,5 ... 4 мм)
    — тонкопроволочный с обработкой концов жил 2x (0,5 ... 2,5 мм)
    — тонкопроволочный без заделки концов кабеля 2x (0,5 ... 2,5 мм)
    при проводах AWG для главных контактов 2x (20 ... 12)
    Вид подключаемых поперечных сечений проводов
    для вспомогательных контактов
    — одножильного или многожильного 2x (0,5 ... 4 мм)
    — тонкопроволочный с обработкой концов жил 2x (0,5 ... 2,5 мм)
    — тонкопроволочный без заделки концов кабеля 2x (0,5 ... 2,5 мм)
    при проводах AWG для вспомогательных контактов 2x (20 ... 12)
    Безопасность:
    Значение В10
    при высоком уровне согласно SN 31920 1 000 000
    Доля опасных отказов
    при низкой частоте запроса согласно SN 31920 40 %
    при высоком уровне согласно SN 31920 73 %
    Частота отказов (значение интенсивности отказов)
    при низкой частоте запроса согласно SN 31920 100 FIT
    Функция продукта
    зеркальный контакт согласно IEC 60947-4-1 да
    Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 20 y
    Сертификаты/допуски к эксплуатации
    Дополнительная информация
    3RT20152BW42
    3RT20152BW42
    3RT20152BW42
    последнее изменение: 24.06.2016
