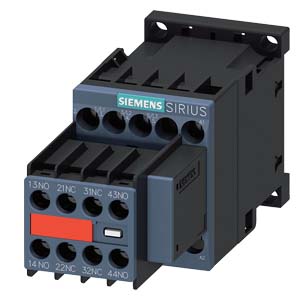

| Мощность на удержание | | | при переменном токе максимальное | |
| при постоянном токе максимальное | |
| симметричный допуск частоты сети | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | |
| при 50 Гц | 0,8 ... 1,1 |
| при 60 Гц | 0,85 ... 1,1 |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | |
| Исполнение ограничителя перенапряжения | с варистором |
| Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | |
| при 50 Гц | 37 V·A |
| при 60 Гц | 43 V·A |
| Коэффициент мощности индуктивный при мощности втягивания катушки | |
| при 50 Гц | 0,8 |
| при 60 Гц | 0,8 |
| Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | |
| при 50 Гц | 5,7 V·A |
| при 60 Гц | 6,5 V·A |
| Коэффициент мощности индуктивный при мощности удержания катушки | |
| при 50 Гц | 0,25 |
| при 60 Гц | 0,25 |
| принятая активная мощность электромагнитной катушки | |
| Мощность втягивания электромагнитной катушки при постоянном токе | |
| Мощность на удержание электромагнитной катушки при постоянном токе | |
| Задержка закрытия | |
| при переменном токе | 8 ... 33 ms |
| при постоянном токе | |
| Задержка открытия | |
| при переменном токе | 4 ... 15 ms |
| при постоянном токе | |
| Продолжительность электрической дуги | 10 ... 15 ms |
| Исполнение управления коммутационного привода | |
| Остаточный ток электроники при управлении сигналом <0> | |
| при переменном токе при 230 В максимально допустимое | 4 mA |
| при постоянном токе при 24 В максимально допустимое | 10 mA |
| пороговое значение сопротивления термистора | |
| Вспомогательный контур: |
| Исполнение вспомогательного выключателя | |
| Количество размыкающих контактов | |
| для вспомогательных контактов | |
| — примечание | |
| — пристраиваемые | |
| — на каждое направление вращения | |
| — включающийся без выдержки времени | 2 |
| — включающийся с выдержкой времени | |
| — включающийся с отставанием | |
| — включающийся с перекрыванием | |
| обеспечивающий безопасность | |
| включающийся с выдержкой времени | |
| Количество замыкающих контактов | |
| для вспомогательных контактов | |
| — примечание | |
| — пристраиваемые | |
| — на каждое направление вращения | |
| — включающийся без выдержки времени | 2 |
| — включающийся с выдержкой времени | |
| — включающийся с опережением | |
| — включающийся с перекрыванием | |
| обеспечивающий безопасность | |
| включающийся с выдержкой времени | |
| триггера короткого замыкания без выдержки времени для сигнального контакта | |
| Количество переключающих контактов | |
| для вспомогательных контактов | |
| вспомогательных контактов включающийся без выдержки времени | |
| включающийся с выдержкой времени | |
| зависящего от тока расцепителя перегрузки для сигнального контакта | |
| Кодовый номер и кодовое буквенное обозначение коммутационных элементов | |
| Рабочий ток при AC-12 максимальное | 10 A |
| |
| Рабочий ток при AC-15 при 230 В расчетное значение | 6 A |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A |
| Рабочий ток при AC-15 при 500 В расчетное значение | 2 A |
| Рабочий ток/при АС-15/при 500 В/расчетное значение | |
| Рабочий ток при AC-15 при 690 В расчетное значение | 1 A |
| Рабочий ток вспомогательных контактов при AC-12 максимальное | |
| Рабочий ток вспомогательных контактов при AC-15 | |
| при 24 В | |
| при 110 В | |
| при 120 В | |
| при 125 В | |
| при 230 В | |
| при 400 В | |
| Рабочий ток при DC-12 | |
| при 24 В расчетное значение | 10 A |
| при 48 В расчетное значение | 6 A |
| при 60 В расчетное значение | 6 A |
| при 110 В расчетное значение | 3 A |
| при 125 В расчетное значение | 2 A |
| при 220 В расчетное значение | 1 A |
| при 230 В расчетное значение | |
| при 400 В расчетное значение | |
| при 500 В расчетное значение | |
| при 600 В расчетное значение | 0,15 A |
| Рабочий ток при 1 токопроводе при DC-12 | |
| при 24 В расчетное значение | |
| при 110 В расчетное значение | |
| при 220 В расчетное значение | |
| при 440 В расчетное значение | |
| при 600 В расчетное значение | |
| Рабочий ток при 2 токопроводах в ряд при DC-12 | |
| при 24 В расчетное значение | |
| при 60 В расчетное значение | |
| при 110 В расчетное значение | |
| при 220 В расчетное значение | |
| при 440 В расчетное значение | |
| при 600 В расчетное значение | |
| Рабочий ток при 3 токопроводах в ряд при DC-12 | |
| при 24 В расчетное значение | |
| при 60 В расчетное значение | |
| при 110 В расчетное значение | |
| при 220 В расчетное значение | |
| при 440 В расчетное значение | |
| при 600 В расчетное значение | |
| Частота коммутации при DC-12 максимальное | |
| Рабочий ток при DC-13 | |
| при 24 В расчетное значение | 6 A |
| при 48 В расчетное значение | 2 A |
| при 60 В расчетное значение | 2 A |
| при 110 В расчетное значение | 1 A |
| при 125 В расчетное значение | 0,9 A |
| при 220 В расчетное значение | 0,3 A |
| при 230 В расчетное значение | |
| при 400 В расчетное значение | |
| при 500 В расчетное значение | |
| при 600 В расчетное значение | 0,1 A |
| Рабочий ток при 1 токопроводе при DC-13 | |
| при 24 В расчетное значение | |
| при 110 В расчетное значение | |
| при 220 В расчетное значение | |
| при 440 В расчетное значение | |
| при 600 В расчетное значение | |
| Рабочий ток при 2 токопроводах в ряд при DC-13 | |
| при 24 В расчетное значение | |
| при 60 В расчетное значение | |
| при 110 В расчетное значение | |
| при 220 В расчетное значение | |
| при 440 В расчетное значение | |
| при 600 В расчетное значение | |
| Рабочий ток при 3 токопроводах в ряд при DC-13 | |
| при 24 В расчетное значение | |
| при 60 В расчетное значение | |
| при 110 В расчетное значение | |
| при 220 В расчетное значение | |
| при 440 В расчетное значение | |
| при 600 В расчетное значение | |
| Частота коммутации при DC-13 максимальное | |
| Рабочий ток вспомогательных контактов при DC-13 | |
| при 24 В | |
| при 60 В | |
| при 110 В | |
| при 125 В | |
| при 220 В | |
| при 250 В | |
| Исполнение защитного выключателя линии | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | |
| для защиты от короткого замыкания цепи вспомогательного тока до 230 В | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) |
| Функция защиты/ контроля: |
| Класс срабатывания | |
| Время задержки отключения | |
| выполнение размыкателя при перегрузке | |
| Отключающая способность рабочего тока короткого замыкания (Ics) | |
| при 400 В | |
| при 500 В расчетное значение | |
| при 690 В расчетное значение | |
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | |
| при 240 В расчетное значение | |
| при 400 В расчетное значение | |
| при 500 В расчетное значение | |
| при 690 В расчетное значение | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | |
| при 400 В расчетное значение | |
| при 500 В расчетное значение | |
| при 690 В расчетное значение | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | |
| при переменном токе при 240 В расчетное значение | |
| при переменном токе при 400 В расчетное значение | |
| при переменном токе при 500 В расчетное значение | |
| при переменном токе при 690 В расчетное значение | |
| при перем. токе 480 Y/277 В согласно UL 489 расчетное значение | |
| Отключающая способность тока короткого замыкания (Icn) | |
| при 1 токопроводе при постоянном токе при DC расчетное значение | |
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | |
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | |
| Время срабатывания защиты от замыкания на землю в установившемся состоянии | |
| Рабочий диапазон защиты замыкания на землю относительно значения регулирования тока | |
| минимально | |
| максимальное | |
| Исполнение сенсорного датчика | |
| для измерения температуры с возможностью подключения | |
| для обнаружения замыкания на землю с возможностью подключения | |
| Номинальная нагрузка UL/CSA: |
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | |
| при 480 В расчетное значение | 11 A |
| при 600 В расчетное значение | 11 A |
| отдаваемая механическая мощность [л.с] | |
| для 1-фазного двигателя трехфазного тока | |
| — при 110/120 В расчетное значение | 0,5 hp |
| — при 230 В расчетное значение | 2 hp |
| для 3-фазного электродвигателя | |
| — при 200/208 В расчетное значение | 3 hp |
| — при 220/230 В расчетное значение | 3 hp |
| — при 460/480 В расчетное значение | 7,5 hp |
| — при 575/600 В расчетное значение | 10 hp |
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 |
| защита от коротких замыканий |
| выполнение размыкателя короткого напряжения | |
| Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыкании | |
| Условный ток короткого замыкания (Iq) | |
| при 690 В согласно IEC 60947-4-1 расчетное значение | |
| при 400 В согласно IEC 60947-4-1 расчетное значение | |
| при 500 В согласно IEC 60947-4-1 расчетное значение | |
| Исполнение плавкой вставки предохранителя | |
| для защиты от короткого замыкания основной цепи тока | |
| — необходимое | |
| — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A |
| — при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A |
| для защиты от короткого замыкания сигнального выключателя расцепителя короткого замыкания необходимое | |
| для защиты от короткого замыкания сигнального выключателя расцепителя перегрузки необходимое | |
| для защиты цепи разблокировки реле от короткого замыкания необходимое | |
| Исполнение плавкой вставки предохранителя для IT-сети для защиты от короткого замыкания основной цепи тока | |
| при 240 В | |
| при 400 В | |
| при 500 В | |
| при 690 В | |
| Вид команды | |
| Монтаж/ крепление/ размеры: |
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° |
| рекомендуемое | |
| Вид крепления передняя установка | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 |
| последовательный монтаж | да |
| модулей и принадлежностей | |
| переключающих элементов, патронов и принадлежностей | |
| Высота | 58 mm |
| Ширина | 45 mm |
| Глубина | 117 mm |
| соблюдаемое расстояние | |
| при рядном монтаже | |
| — спереди | 0 mm |
| — сзади | 0 mm |
| — сверху | 0 mm |
| — снизу | 0 mm |
| — сбоку | 0 mm |
| до заземленных частей | |
| — спереди | 0 mm |
| — сзади | 0 mm |
| — сверху | 0 mm |
| — сбоку | 6 mm |
| — снизу | 0 mm |
| до находящихся под напряжением частей | |
| — спереди | 0 mm |
| — сзади | 0 mm |
| — сверху | 0 mm |
| — снизу | 0 mm |
| — сбоку | 6 mm |
| Подсоединения/ клеммы: |
| Функция продукта | |
| съемная клемма для цепи главного тока | |
| съемная клемма для цепи вспомогательного тока и цепи тока управления | |
| Исполнение электрического подключения | |
| входов и выходов | |
| на входе | |
| на выходе | |
| для главной электрической цепи | винтовой зажим |
| для вспомогательных цепей и цепей управления | винтовой зажим |
| Расположение электрических подключений для главной электрической цепи | |
| Исполнение электрического подключения на корпусе | |
| Вид подключаемых поперечных сечений проводов | |
| для главных контактов | |
| — однопроводный | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм |
| — многопроводный | |
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) |
| — тонкопроволочный без заделки концов кабеля | |
| для главных контактов для кабельного наконечника JIS | |
| при проводах AWG для главных контактов | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| для кабельного наконечника согласно DIN-стандарту для главных контактов | |
| Вид подключаемых поперечных сечений проводов | |
| для вспомогательных контактов | |
| — однопроводный | |
| — однопроводный с обработкой концов жил | |
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) |
| — тонкопроволочный без заделки концов кабеля | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| при проводах AWG для вспомогательных контактов однопроводный | |
| при проводах AWG для вспомогательных контактов многопроводный | |
| Вид подключаемых поперечных сечений проводов | |
| для вспомогательных и управляющих контактов | |
| — однопроводный | |
| — тонкопроволочный с обработкой концов жил | |
| — тонкопроволочный без заделки концов кабеля | |
| при проводах AWG для вспомогательных и управляющих контактов | |
| Вид подключаемого минимального поперечного сечения для главных контактов при AC-6b | |
| при 40 °C | |
| при 60 °C | |
| Крутящий момент затяжки | |
| при кольцевом кабельном наконечнике | |
| — для главных контактов | |
| — для вспомогательных контактов | |
| при винтовом соединении | |
| наружный диаметр используемого кольцевого кабельного наконечника максимальное | |
| Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | |
| Крутящий момент затяжки (фут-дюйм) | |
| при винтовом соединении | |
| для главных контактов при винтовом соединении | |
| для вспомогательных и управляющих контактов при винтовом соединении | |
| Исполнение ствола отвертки | |
| Исполнение резьбы соединительного болта | |
| для главных контактов | |
| вспомогательных и управляющих контактов | |
| Длина оголенного провода провода | |
| для главных контактов | |
| для вспомогательных и управляющих контактов | |
| Безопасность: |
| Исполнение безопасного монтажа кабельной проводки входов | |
| Исполнение цепи обратной связи | |
| Значение В10 | |
| при низкой частоте запроса согласно SN 31920 | |
| при высоком уровне согласно SN 31920 | 1 000 000 |
| Общий уровень безопасности (SIL) согласно IEC 61508 | |
| уровень производительности (PL) согласно EN ISO 13849-1 | |
| Категория остановки по стандарту DIN EN 60204-1 | |
| Доля надежных отказов (SFF) | |
| Доля опасных отказов | |
| при низкой частоте запроса согласно SN 31920 | 40 % |
| при высоком уровне согласно SN 31920 | 73 % |
| Частота отказов (значение интенсивности отказов) | |
| при низкой частоте запроса согласно SN 31920 | 100 FIT |
| при высоком уровне согласно SN 31920 | |
| Функция продукта | |
| зеркальный контакт согласно IEC 60947-4-1 | да |
| принудительное размыкание согласно IEC 60947-5-1 | нет |
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y |
| Категория согласно EN 954-1 | |
| Данные по механике: |
| Исполнение кабельного ввода | |
| Исполнение разъемного соединения | |
| Исполнение блокировки | |
| вид кабельного отвода | |
| Исполнение разгрузки натяжения | |
| Исполнение фиксатора штекера | |
| Исполнение привода реле | |
| Компонент продукта Цоколь со штырьками | |
| Вид вентиляции | |
| Связь/ протокол: |
| Исполнение интерфейса | |
| Функция продукта Коммуникация через шину | |
| Протокол осуществляется поддержка | |
| PROFIBUS DP-протокол | |
| протокол PROFINET | |
| Протокол осуществляется поддержка | |
| протокол AS-Interface | |
| протокол IO-Link | |
| Скорость передачи IO-Link | |
| Длительность цикла точка-точка между ведущим блоком и компонентом IO-Link минимально | |
| Тип электропитания по IO-Link Master | |
| Объем данных | |
| диапазона адреса входов при циклической передаче всего | |
| диапазона адреса выходов при циклической передаче всего | |
| Исполнение электрического подключения интерфейса связи | |
| Электромагнитная совместимость: |
| ЭМС излучение помех | |
| согласно IEC 60947-1 | |
| согласно IEC 61000-6-3 | |
| ЭМС помехоустойчивость согласно IEC 60947-1 | |
| Помехоустойчивость к магнитным полям с техническими частотами согласно EN 61000-4-8 | |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | |
| Электростатическая разрядка согласно IEC 61000-4-2 | |
| Разделение потенциала: |
| Исполнение разделения потенциала | |
| примечание | |
| Разделение потенциалов | |
| между входом и выходом | |
| между выходами | |
| между входами | |
| между питанием напряжением и другими контурами тока | |
| Напряжение питания: |
| Вид напряжения напряжения питания | |
| опционального светодиодного индикатора | |
| акустического сигнального элемента | |
| осветительного прибора | |
| Исполнение электропитания | |
| Напряжение питания | |
| Напряжение питания 1 при переменном токе | |
| при 50 Гц расчетное значение | |
| при 50 Гц | |
| при 60 Гц расчетное значение | |
| при 60 Гц | |
| Напряжение питания 1 при постоянном токе | |
| расчетное значение | |
| расчетное значение максимально допустимое | |
| расчетное значение минимально допустимое | |
| Напряжение питания 1 акустического сигнального элемента при переменном токе | |
| при 50 Гц расчетное значение | |
| при 60 Гц расчетное значение | |
| Напряжение питания 1 акустического сигнального элемента при постоянном токе расчетное значение | |
| Напряжение питания 1 осветительного прибора при переменном токе | |
| при 50 Гц расчетное значение | |
| при 60 Гц расчетное значение | |
| при 60 Гц расчетное значение | |
| Напряжение питания 1 осветительного прибора при постоянном токе | |
| расчетное значение | |
| расчетное значение | |
| Напряжение питания 2 при переменном токе | |
| при 50 Гц расчетное значение | |
| при 60 Гц расчетное значение | |
| Напряжение питания 2 при постоянном токе расчетное значение | |
| Напряжение питания при переменном токе | |
| при 50 Гц расчетное значение | |
| при 60 Гц расчетное значение | |
| Напряжение питания при постоянном токе расчетное значение | |
| Напряжение питания | |
| светодиода | |
| светодиода | |
| Напряжение питания электромагнитной катушки | |
| Напряжение питания необходимое Вспомогательное напряжение | |
| Частота напряжения питания | |
| 1 | |
| 1 расчетное значение | |
| 2 расчетное значение | |
| Напряжение питания при постоянном токе | |
| типовое | |
| относительный отрицательный допуск напряжения питания | |
| относительный положительный допуск напряжения питания | |
| Относительный симметричный допуск частоты напряжения питания | |
| Входы/ Выходы: |
| Количество входов | |
| для подключения термистора | |
| Исполнение входа | |
| Вход каскадирования/эксплутационное включение | |
| Вход обратной связи | |
| Пусковой вход | |
| количество цифровых входов | |
| примечание | |
| с общим опорным потенциалом | |
| обеспечивающий безопасность | |
| исполнение цифровых входов | |
| тип 1 согласно IEC 61131 | |
| тип 2 согласно IEC 61131 | |
| Количество аналоговых входов | |
| Количество входов датчиков | |
| 1- или 2-канальных | |
| двухканальный | |
| для обнаружения замыкания на землю | |
| для измерения температуры | |
| для датчиков IEPE | |
| для датчиков MEMS | |
| Количество отключающих выходов | |
| Количество входов числа оборотов | |
| Входное напряжение | |
| Ток на входе | |
| Количество выходов в качестве контактного коммутационного элемента | |
| в качестве размыкающего контакта | |
| — для функции оповещения включающийся без выдержки времени | |
| — обеспечивающий безопасность включающийся без выдержки времени | |
| в качестве замыкающего контакта | |
| — для функции оповещения включающийся без выдержки времени | |
| — обеспечивающий безопасность включающийся без выдержки времени | |
| Количество цифровых выходов | |
| примечание | |
| Количество аналоговых выходов | |
| Количество сигнальных выходов | |
| Количество выходов полупроводников | |
| для функции оповещения | |
| обеспечивающий безопасность | |
| Выходное напряжение | |
| Выходное напряжение 1 лампового трансформатора расчетное значение | |
| Вид напряжения выходного напряжения | |
| Выходной ток | |
| Выходной ток на обеспечивающем безопасность выходе максимальное | |
| Ток на выходе максимальное | |
| Характеристика выхода с защитой от коротких замыканий | |
| Исполнение коммутируемого выхода | |
| PDF | |
| сигнальных выходов | |
| Индикация: |
| Количество светодиодов | |
| Количество индикаций состояния | |
| Количество дисплеев | |
| Исполнение индикации | |
| для нормальной эксплуатации | |
| для AS-интерфейса | |
| в качестве индикации состояния входов/выходов | |
| в качестве индикатора состояния через светодиоды | |
| для сигнала ошибки | |
| для состояния переключения | |
| Исполнение индикации | |
| в качестве индикации коммуникации IO-Link | |
| в качестве индикации установки IO-Link | |
| Исполнение блока оценки необходимое | |
| Сертификаты/допуски к эксплуатации |
| |
| Дополнительная информация |
|
|
|
