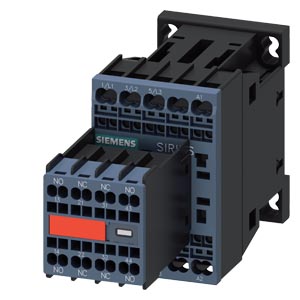

|   | CONTACTOR, AC-3, 7.5KW/400V, 2NO+2NC, AC 230V, 50/60 HZ, 3-POLE, SZ S00 SPRING-LOADED TERMINAL PERMANENT AUX. SWITCH FOR SUVA APPLICATIONS |
                      | Фирменное название продукта | SIRIUS |
                      | Наименование продукта | контактор 3RT2 |
                      | Общие технические данные: |
                      | Габаритные размеры контактора | S00 |
                      | Расширение продукта |  |
                      | функциональный модуль для коммуникации | нет |
                      | Вспомогательный выключатель | нет |
                      | Напряжение изоляции |  |
                      | расчетное значение | 690 V |
                      | Степень загрязнения | 3 |
                      | Прочность по отношению к импульсному напряжению расчетное значение | 6 kV |
                      | Максимально допустимое напряжение для надёжного размыкания |  |
                      | между катушкой и главными контактами согласно EN 60947-1 | 400 V |
                      | Степень защиты IP |  |
                      | с лицевой стороны | IP20 |
                      | для подключаемой клеммы | IP20 |
                      | Стойкость к шоку |  |
                      | при прямоугольном импульсе |  |
                      | — при переменном токе | 7,3g / 5 ms, 4,7g / 10 ms |
                      | при синусовом импульсе |  |
                      | — при переменном токе | 11,4g / 5 ms, 7,3g / 10 ms |
                      | Механический срок службы (коммутационные циклы) |  |
                      | контактора типовое | 10 000 000 |
                      | контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 |
                      | контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 |
                      | Условия окружающей среды: |
                      | Высота установки при высоте над уровнем моря максимальное | 2 000 m |
                      | Температура окружающей среды |  |
                      | во время эксплуатации | -25 ... +60 °C |
                      | во время хранения | -55 ... +80 °C |
                      | Цепь главного тока: |
                      | Количество замыкающих контактов для главных контактов | 3 |
                      | Количество размыкающих контактов для главных контактов | 0 |
                      | рабочее напряжение |  |
                      | при AC-3 расчетное значение максимальное | 690 V |
                      | Рабочий ток |  |
                      | при AC-1 при 400 В |  |
                      | — при температуре окружающей среды 40 °C расчетное значение | 22 A |
                      | при AC-1 до 690 В |  |
                      | — при температуре окружающей среды 40 °C расчетное значение | 22 A |
                      | — при температуре окружающей среды 60 °C расчетное значение | 20 A |
                      | при AC-2 при 400 В расчетное значение | 16 A |
                      | при AC-3 |  |
                      | — при 400 В расчетное значение | 16 A |
                      | — при 500 В расчетное значение | 12,4 A |
                      | — при 690 В расчетное значение | 8,9 A |
                      | Поперечное сечение подключаемого провода в основной цепи тока при AC-1 |  |
                      | при 60 °C минимально допустимое | 2,5 mm |
                      | при 40 °C минимально допустимое | 4 mm |
                      | Рабочий ток для ок. 200000 коммутационных циклов при AC-4 |  |
                      | при 400 В расчетное значение | 5,5 A |
                      | при 690 В расчетное значение | 4,4 A |
                      | Рабочий ток |  |
                      | при 1 токопроводе при DC-1 |  |
                      | — при 24 В расчетное значение | 20 A |
                      | — при 110 В расчетное значение | 2,1 A |
                      | — при 220 В расчетное значение | 0,8 A |
                      | — при 440 В расчетное значение | 0,6 A |
                      | — при 600 В расчетное зачение | 0,6 A |
                      | при 2 токопроводах в ряд при DC-1 |  |
                      | — при 24 В расчетное значение | 20 A |
                      | — при 110 В расчетное значение | 12 A |
                      | — при 220 В расчетное значение | 1,6 A |
                      | — при 440 В расчетное значение | 0,8 A |
                      | — при 600 В расчетное значение | 0,7 A |
                      | при 3 токопроводах в ряд при DC-1 |  |
                      | — при 24 В расчетное значение | 20 A |
                      | — при 110 В расчетное значение | 20 A |
                      | — при 220 В расчетное значение | 20 A |
                      | — при 440 В расчетное значение | 1,3 A |
                      | — при 600 В расчетное значение | 1 A |
                      | Рабочий ток |  |
                      | при 1 токопроводе при DC-3 при DC-5 |  |
                      | — при 24 В расчетное значение | 20 A |
                      | — при 110 В расчетное значение | 0,1 A |
                      | при 2 токопроводах в ряд при DC-3 при DC-5 |  |
                      | — при 110 В расчетное значение | 0,35 A |
                      | — при 24 В расчетное значение | 20 A |
                      | при 3 токопроводах в ряд при DC-3 при DC-5 |  |
                      | — при 110 В расчетное значение | 20 A |
                      | — при 220 В расчетное значение | 1,5 A |
                      | — при 24 В расчетное значение | 20 A |
                      | — при 440 В расчетное значение | 0,2 A |
                      | — при 600 В расчетное значение | 0,2 A |
                      | Эксплуатационная мощность |  |
                      | при AC-1 |  |
                      | — при 230 В расчетное значение | 7,5 kW |
                      | — при 230 В при 60 °C расчетное значение | 7,5 kW |
                      | — при 400 В расчетное значение | 13 kW |
                      | — при 400 В при 60 °C расчетное значение | 13 kW |
                      | — при 690 В расчетное значение | 22 kW |
                      | — при 690 В при 60 °C расчетное значение | 22 kW |
                      | при AC-2 при 400 В расчетное значение | 7,5 kW |
                      | при AC-3 |  |
                      | — при 230 В расчетное значение | 4 kW |
                      | — при 400 В расчетное значение | 7,5 kW |
                      | — при 690 В расчетное значение | 7,5 kW |
                      | Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 |  |
                      | при 400 В расчетное значение | 2,5 kW |
                      | при 690 В расчетное значение | 3,5 kW |
                      | Тепловой кратковременный ток ограничен до 10 с | 128 A |
                      | Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 2,2 W |
                      | Частота включений на холостом ходу |  |
                      | при переменном токе | 10 000 1/h |
                      | Частота коммутации |  |
                      | при AC-1 максимальное | 1 000 1/h |
                      | при AC-2 максимальное | 750 1/h |
                      | при AC-3 максимальное | 750 1/h |
                      | при AC-4 максимальное | 250 1/h |
                      | Цепь тока управления/ управление: |
                      | Вид напряжения управляющего напряжения питания | Переменный ток |
                      | Управляющее напряжение питания при переменном токе |  |
                      | при 50 Гц расчетное значение | 230 V |
                      | при 60 Гц расчетное значение | 230 V |
                      | Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе |  |
                      | при 50 Гц | 0,8 ... 1,1 |
                      | при 60 Гц | 0,85 ... 1,1 |
                      | Кажущаяся мощность втягивания электромагнитной катушки при переменном токе |  |
                      | при 50 Гц | 37 V·A |
                      | при 60 Гц | 43 V·A |
                      | Коэффициент мощности индуктивный при мощности втягивания катушки |  |
                      | при 50 Гц | 0,8 |
                      | при 60 Гц | 0,8 |
                      | Кажущаяся мощность на удержание электромагнитной катушки при переменном токе |  |
                      | при 50 Гц | 5,7 V·A |
                      | при 60 Гц | 6,5 V·A |
                      | Коэффициент мощности индуктивный при мощности удержания катушки |  |
                      | при 50 Гц | 0,25 |
                      | при 60 Гц | 0,25 |
                      | Задержка закрытия |  |
                      | при переменном токе | 8 ... 33 ms |
                      | Задержка открытия |  |
                      | при переменном токе | 4 ... 15 ms |
                      | Продолжительность электрической дуги | 10 ... 15 ms |
                      | Остаточный ток электроники при управлении сигналом <0> |  |
                      | при переменном токе при 230 В максимально допустимое | 4 mA |
                      | при постоянном токе при 24 В максимально допустимое | 10 mA |
                      | Вспомогательный контур: |
                      | Количество размыкающих контактов |  |
                      | для вспомогательных контактов |  |
                      | — включающийся без выдержки времени | 2 |
                      | Количество замыкающих контактов |  |
                      | для вспомогательных контактов |  |
                      | — включающийся без выдержки времени | 2 |
                      | Рабочий ток при AC-12 максимальное | 10 A |
                      |  |  |
                      | Рабочий ток при AC-15 при 230 В расчетное значение | 6 A |
                      | Рабочий ток при AC-15 при 400 В расчетное значение | 3 A |
                      | Рабочий ток при AC-15 при 500 В расчетное значение | 2 A |
                      | Рабочий ток при AC-15 при 690 В расчетное значение | 1 A |
                      | Рабочий ток при DC-12 |  |
                      | при 24 В расчетное значение | 10 A |
                      | при 48 В расчетное значение | 6 A |
                      | при 60 В расчетное значение | 6 A |
                      | при 110 В расчетное значение | 3 A |
                      | при 125 В расчетное значение | 2 A |
                      | при 220 В расчетное значение | 1 A |
                      | при 600 В расчетное значение | 0,15 A |
                      | Рабочий ток при DC-13 |  |
                      | при 24 В расчетное значение | 6 A |
                      | при 48 В расчетное значение | 2 A |
                      | при 60 В расчетное значение | 2 A |
                      | при 110 В расчетное значение | 1 A |
                      | при 125 В расчетное значение | 0,9 A |
                      | при 220 В расчетное значение | 0,3 A |
                      | при 600 В расчетное значение | 0,1 A |
                      | Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) |
                      | Номинальная нагрузка UL/CSA: |
                      | Ток полной нагрузки (FLA) для 3-фазного электродвигателя |  |
                      | при 480 В расчетное значение | 14 A |
                      | при 600 В расчетное значение | 11 A |
                      | отдаваемая механическая мощность [л.с] |  |
                      | для 1-фазного двигателя трехфазного тока |  |
                      | — при 110/120 В расчетное значение | 1 hp |
                      | — при 230 В расчетное значение | 2 hp |
                      | для 3-фазного электродвигателя |  |
                      | — при 200/208 В расчетное значение | 3 hp |
                      | — при 220/230 В расчетное значение | 5 hp |
                      | — при 460/480 В расчетное значение | 10 hp |
                      | — при 575/600 В расчетное значение | 10 hp |
                      | Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 |
                      | защита от коротких замыканий |
                      | Исполнение плавкой вставки предохранителя |  |
                      | для защиты от короткого замыкания основной цепи тока |  |
                      | — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A |
                      | — при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A |
                      | для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A |
                      | Монтаж/ крепление/ размеры: |
                      | Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° |
                      | Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 |
                      | последовательный монтаж | да |
                      | Высота | 70 mm |
                      | Ширина | 45 mm |
                      | Глубина | 121 mm |
                      | соблюдаемое расстояние |  |
                      | при рядном монтаже |  |
                      | — спереди | 0 mm |
                      | — сзади | 0 mm |
                      | — сверху | 0 mm |
                      | — снизу | 0 mm |
                      | — сбоку | 0 mm |
                      | до заземленных частей |  |
                      | — спереди | 0 mm |
                      | — сзади | 0 mm |
                      | — сверху | 0 mm |
                      | — сбоку | 6 mm |
                      | — снизу | 0 mm |
                      | до находящихся под напряжением частей |  |
                      | — спереди | 0 mm |
                      | — сзади | 0 mm |
                      | — сверху | 0 mm |
                      | — снизу | 0 mm |
                      | — сбоку | 6 mm |
                      | Подсоединения/ клеммы: |
                      | Исполнение электрического подключения |  |
                      | для главной электрической цепи | пружинный зажим |
                      | для вспомогательных цепей и цепей управления | пружинный зажим |
                      | Вид подключаемых поперечных сечений проводов |  |
                      | для главных контактов |  |
                      | — однопроводный | 2x (0,5 ... 4 мм) |
                      | — одножильного или многожильного | 2x (0,5 ... 4 мм) |
            | — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) |
                      | — тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 2,5 мм) |
                      | при проводах AWG для главных контактов | 2x (20 ... 12) |
                      | Вид подключаемых поперечных сечений проводов |  |
                      | для вспомогательных контактов |  |
                      | — одножильного или многожильного | 2x (0,5 ... 4 мм) |
                      | — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) |
                      | — тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 2,5 мм) |
                      | при проводах AWG для вспомогательных контактов | 2x (20 ... 12) |
                      | Безопасность: |
                      | Значение В10 |  |
                      | при высоком уровне согласно SN 31920 | 1 000 000 |
                      | Доля опасных отказов |  |
                      | при низкой частоте запроса согласно SN 31920 | 40 % |
                      | при высоком уровне согласно SN 31920 | 73 % |
                      | Частота отказов (значение интенсивности отказов) |  |
                      | при низкой частоте запроса согласно SN 31920 | 100 FIT |
                      | Функция продукта |  |
                      | зеркальный контакт согласно IEC 60947-4-1 | да |
                      | принудительное размыкание согласно IEC 60947-5-1 | нет |
                      | Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y |
