Siemens 3RT2025-2AG20 коммутационное устройство

Name: Siemens 3RT2025-2AG20 коммутационное устройство
Brand: Siemens
Price: 3772 RUB
Availability: InStock

КОНТАКТОР, 3 ПОЛ., AC-3, 7.5КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 110В АС 50/60ГЦ, ТИПОРАЗМЕР S0, ПРУЖИННЫЕ КЛЕММЫ

Купить 3RT20252AG20 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 3772 руб.

Технические характеристики 3RT20252AG20

Силовой контактор, AC-3 17 A, 7,5 кВт/400 В 1 НО + 1 НЗ, 110 В AC, 50/60 Гц, 3-полюсн., типоразмер S0, пружинная клемма

торговая марка изделия

SIRIUS

наименование изделия

Силовой контактор

наименование типа изделия

3RT2

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

1,8 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

0,6 W

● без тока нагрузки типичный

2 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при переменном токе

7,5 g / 5 ms, 4,7 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

11,8 g / 5 ms, 7,4 g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,446 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

40 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

40 A

— до 690 В при окружающей температуре 60 °C расчетное значение

35 A

● при AC-3

— при 400 В расчетное значение

17 A

— при 500 В расчетное значение

17 A

— при 690 В расчетное значение

13 A

● при AC-3e

— при 400 В расчетное значение

17 A

— при 500 В расчетное значение

17 A

— при 690 В расчетное значение

13 A

● при AC-4 при 400 В расчетное значение

15,5 A

● при AC-5a до 690 В расчетное значение

35,2 A

● при AC-5b до 400 В расчетное значение

14,1 A

● при AC-6a

— до 230 В при пиковом значении тока n=20 расчетное значение

11,4 A

— до 400 В при пиковом значении тока n=20 расчетное значение

11,4 A

— до 500 В при пиковом значении тока n=20 расчетное значение

11,4 A

— до 690 В при пиковом значении тока n=20 расчетное значение

11,3 A

● при AC-6a

— до 230 В при пиковом значении тока n=30 расчетное значение

7,6 A

— до 400 В при пиковом значении тока n=30 расчетное значение

7,6 A

— до 500 В при пиковом значении тока n=30 расчетное значение

7,6 A

— до 690 В при пиковом значении тока n=30 расчетное значение

7,6 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

10 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

7,7 A

● при 690 В расчетное значение

7,7 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

20 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

35 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,09 A

— при 600 В расчетное значение

0,06 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

3 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

10 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,6 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

4 kW

— при 400 В расчетное значение

7,5 kW

— при 500 В расчетное значение

7,5 kW

— при 690 В расчетное значение

11 kW

● при AC-3e

— при 230 В расчетное значение

4 kW

— при 400 В расчетное значение

7,5 kW

— при 500 В расчетное значение

7,5 kW

— при 690 В расчетное значение

11 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

3,5 kW

● при 690 В расчетное значение

6 kW

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=20 расчетное значение

4,5 kVA

● до 400 В при пиковом значении тока n=20 расчетное значение

7,8 kVA

● до 500 В при пиковом значении тока n=20 расчетное значение

9,9 kVA

● до 690 В при пиковом значении тока n=20 расчетное значение

13,6 kVA

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=30 расчетное значение

3 kVA

● до 400 В при пиковом значении тока n=30 расчетное значение

5,2 kVA

● до 500 В при пиковом значении тока n=30 расчетное значение

6,6 kVA

● до 690 В при пиковом значении тока n=30 расчетное значение

9,1 kVA

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

225 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

225 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

189 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

140 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

115 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

частота включений на холостом ходу

● при переменном токе

5 000 1/h

частота коммутации

● при AC-1 макс.

1 000 1/h

● при AC-2 макс.

1 000 1/h

● при AC-3 макс.

1 000 1/h

● при AC-3e

— макс.

1 000 1/h

● при AC-4 макс.

300 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

110 V

● при 60 Гц расчетное значение

110 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,85 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

68 VA

● при 60 Гц

67 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,72

● при 60 Гц

0,74

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

7,9 VA

● при 60 Гц

6,5 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,25

● при 60 Гц

0,28

задержка замыкания

● при переменном токе

8 ... 40 ms

задержка размыкания

● при переменном токе

4 ... 16 ms

длительность электрической дуги

10 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

10 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

14 A

● при 600 В расчетное значение

17 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

1 hp

— при 230 В расчетное значение

3 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

3 hp

— при 220/230 В расчетное значение

5 hp

— при 460/480 В расчетное значение

10 hp

— при 575/600 В расчетное значение

15 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / P600

число файлов UL (CCN)

E31519 (NLDX, NLDX7)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 63 А (690 В, 100 кА), aM: 32 А (690 В, 100 кА), BS88: 63 А (415 В, 80 кА)

— при типе координации 2 требуется

gG: 25 А (690 В, 100 кА), aM: 20 А (690 В, 100 кА), BS88: 25 А (415 В, 80 кА)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

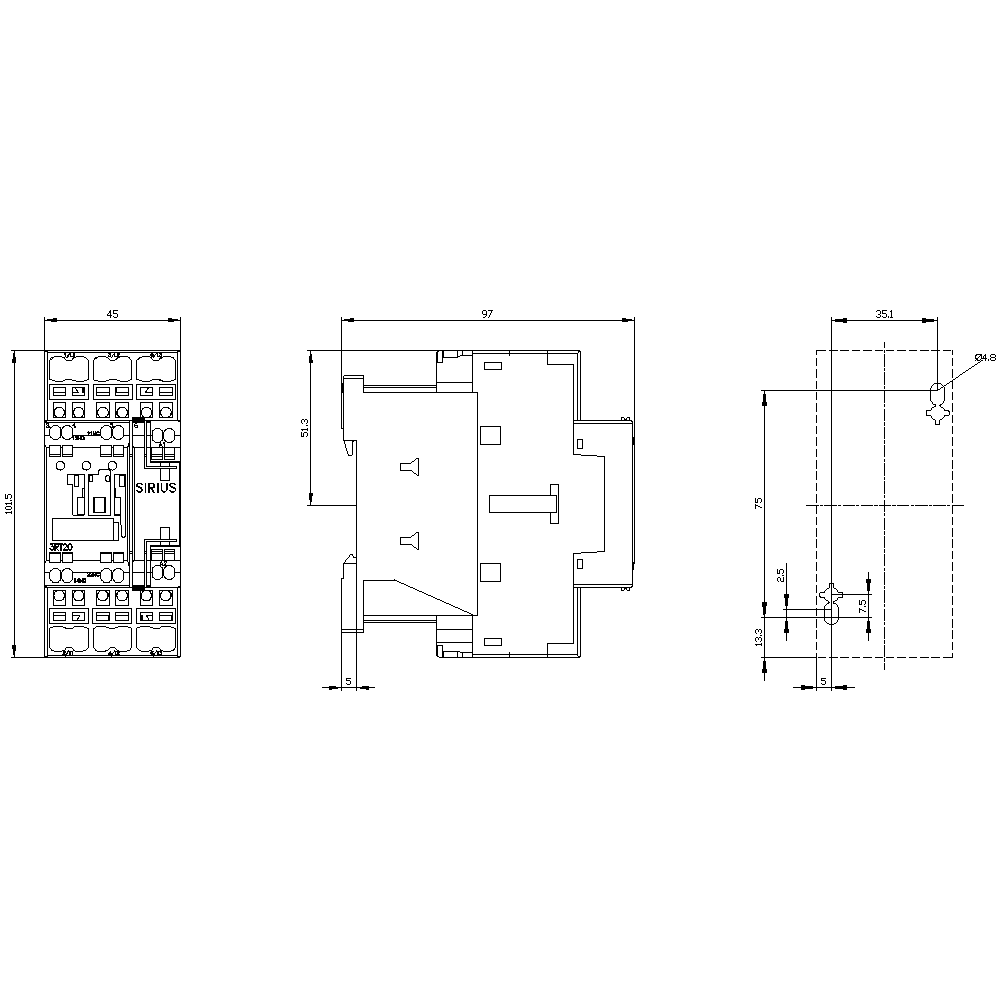

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

102 mm

ширина

45 mm

глубина

97 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

пружинный зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

● на контакторе для вспомогательных контактов

Соединение с пружинным зажимом

● электромагнитной катушки

Соединение с пружинным зажимом

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (1 ... 10 мм²)

— однопроводной или многопроводной

2x (1 ... 10 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 6 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (1 ... 6 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (18 ... 8)

поперечное сечение подключаемого провода для главных контактов

● однопроводной

1 ... 10 mm²

● многопроводной

1 ... 10 mm²

● тонкопроволочный с концевой заделкой кабеля

1 ... 6 mm²

● тонкопроволочный без концевой заделки кабеля

1 ... 6 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

18 ... 8

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

пригодность к использованию противоаварийное отключение

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.9 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

72.4 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.117 kg

● потенциал парникового эффекта [CO2 eq] / всего

74.2 kg

Environment	General Product Approval
Environmental Confirmations
General Product Approval	Maritime application

Maritime application		other
		Confirmation	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
08.04.2026

Техническая документация по 3RT2025-2AG20

Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, размер: 13.23 Мб, страниц: 3
Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, размер: 666.39 Кб, страниц: 3
Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, размер: 5.74 Мб, страниц: 4
Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, размер: 254.45 Кб, страниц: 4
Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, размер: 3.66 Мб, страниц: 24
