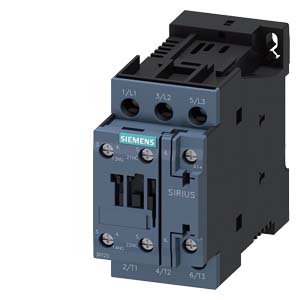

Siemens 3RT2027-1BM40 коммутационное устройство

Name: Siemens 3RT2027-1BM40 коммутационное устройство
Brand: Siemens
Price: 12149 RUB
Availability: InStock

КОНТАКТОР, 3 ПОЛ., AC-3, 15КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ DC 220V, ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ

Купить 3RT20271BM40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 12149 руб.

Технические характеристики 3RT20271BM40

Силовой контактор, AC-3 32 A, 15 кВт/400 В 1 НО + 1 НЗ, 220 В DC 3-полюсн., типоразмер S0 винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Силовой контактор

наименование типа изделия

3RT2

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

6,3 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

2,3 W

● без тока нагрузки типичный

5,9 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при постоянном токе

10g / 5 ms, 7,5g / 10 ms

ударопрочность при синусовом импульсе

● при постоянном токе

15 g / 5 ms, 10g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,607 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

50 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

50 A

— до 690 В при окружающей температуре 60 °C расчетное значение

42 A

● при AC-3

— при 400 В расчетное значение

32 A

— при 500 В расчетное значение

32 A

— при 690 В расчетное значение

21 A

● при AC-3e

— при 400 В расчетное значение

32 A

— при 500 В расчетное значение

32 A

— при 690 В расчетное значение

21 A

● при AC-4 при 400 В расчетное значение

22 A

● при AC-5a до 690 В расчетное значение

44 A

● при AC-5b до 400 В расчетное значение

26,5 A

● при AC-6a

— до 230 В при пиковом значении тока n=20 расчетное значение

30,8 A

— до 400 В при пиковом значении тока n=20 расчетное значение

30,8 A

— до 500 В при пиковом значении тока n=20 расчетное значение

27 A

— до 690 В при пиковом значении тока n=20 расчетное значение

21 A

● при AC-6a

— до 230 В при пиковом значении тока n=30 расчетное значение

20,5 A

— до 400 В при пиковом значении тока n=30 расчетное значение

20,5 A

— до 500 В при пиковом значении тока n=30 расчетное значение

18 A

— до 690 В при пиковом значении тока n=30 расчетное значение

18 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

10 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

12 A

● при 690 В расчетное значение

12 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

20 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

35 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

5 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,09 A

— при 600 В расчетное значение

0,06 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

3 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 60 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

10 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,6 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

7,5 kW

— при 400 В расчетное значение

15 kW

— при 500 В расчетное значение

15 kW

— при 690 В расчетное значение

18,5 kW

● при AC-3e

— при 230 В расчетное значение

7,5 kW

— при 400 В расчетное значение

15 kW

— при 500 В расчетное значение

15 kW

— при 690 В расчетное значение

18,5 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

6 kW

● при 690 В расчетное значение

10,3 kW

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=20 расчетное значение

12,2 kVA

● до 400 В при пиковом значении тока n=20 расчетное значение

21,3 kVA

● до 500 В при пиковом значении тока n=20 расчетное значение

23,3 kVA

● до 690 В при пиковом значении тока n=20 расчетное значение

25 kVA

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=30 расчетное значение

8,1 kVA

● до 400 В при пиковом значении тока n=30 расчетное значение

14,2 kVA

● до 500 В при пиковом значении тока n=30 расчетное значение

15,5 kVA

● до 690 В при пиковом значении тока n=30 расчетное значение

21,5 kVA

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

499 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

341 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

260 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

199 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

162 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

частота включений на холостом ходу

● при постоянном токе

1 500 1/h

частота коммутации

● при AC-1 макс.

1 000 1/h

● при AC-2 макс.

750 1/h

● при AC-3 макс.

750 1/h

● при AC-3e

— макс.

750 1/h

● при AC-4 макс.

250 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

220 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

начальная пусковая мощность электромагнитной катушки при постоянном токе

5,9 W

мощность удержания электромагнитной катушки при постоянном токе

5,9 W

задержка замыкания

● при постоянном токе

50 ... 170 ms

задержка размыкания

● при постоянном токе

15 ... 18 ms

длительность электрической дуги

10 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

10 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

27 A

● при 600 В расчетное значение

27 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

2 hp

— при 230 В расчетное значение

5 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

10 hp

— при 220/230 В расчетное значение

10 hp

— при 460/480 В расчетное значение

20 hp

— при 575/600 В расчетное значение

25 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / P600

число файлов UL (CCN)

E31519 (NLDX, NLDX7)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 125 А (690 В, 100 кА), aM: 50 А (690 В, 100 кА), BS88: 125 А (415 В, 80 кА)

— при типе координации 2 требуется

gG: 50 А (690 В, 100 кА), aM: 25 А (690 В, 100 кА), BS88: 50 А (415 В, 80 кА)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

85 mm

ширина

45 mm

глубина

107 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

— однопроводной или многопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²

● для проводов американского калибра (AWG) для главных контактов

2x (16 ... 12), 2x (14 ... 8)

поперечное сечение подключаемого провода для главных контактов

● однопроводной

1 ... 10 mm²

● многопроводной

1 ... 10 mm²

● тонкопроволочный с концевой заделкой кабеля

1 ... 10 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

16 ... 8

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

пригодность к использованию противоаварийное отключение

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

2.65 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

219 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.639 kg

● потенциал парникового эффекта [CO2 eq] / всего

221 kg

Environment			other
Environmental Confirmations				Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
08.04.2026

Техническая документация по 3RT2027-1BM40

Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, размер: 13.23 Мб, страниц: 3
Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, размер: 666.39 Кб, страниц: 3
Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, размер: 5.74 Мб, страниц: 4
Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, размер: 254.45 Кб, страниц: 4
Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, размер: 3.66 Мб, страниц: 24
