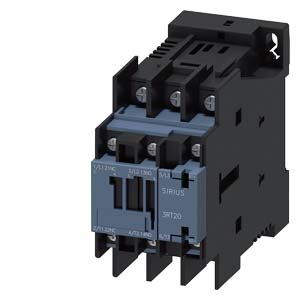

Siemens 3RT2027-4XB40-0LA2 коммутационное устройство

Name: Siemens 3RT2027-4XB40-0LA2 коммутационное устройство
Brand: Siemens
Availability: InStock

CONT. F. RAILW. A., 3 ПОЛ., AC-3, 15KW/400V, 1NO+1NC, AC (40-60HZ)/DC-OPERATED, UC 24V, 0,7...1,25*US, M. VARISTOR INTEGRATED, 3-ПОЛ. SIZE S0, RING LUG TERMINAL

Купить 3RT20274XB400LA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RT20274XB400LA2

Траекторный контактор, AC-3 32 A, 15 кВт/400 В 1 НО + 1 НЗ с электронным приводом 24 В DC, 0,7–1,25* US со встроенным варистором 3-полюсн., типоразмер S0 глухой кабельный наконечник

торговая марка изделия

SIRIUS

наименование изделия

Силовой контактор

исполнение изделия

с расширенным рабочим диапазоном

наименование типа изделия

3RT2

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

8,1 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

2,7 W

● без тока нагрузки типичный

1,4 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при постоянном токе

10g / 5 ms, 7,5g / 10 ms

ударопрочность при синусовом импульсе

● при постоянном токе

15 g / 5 ms, 10g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

0,559 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

50 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

50 A

— до 690 В при окружающей температуре 60 °C расчетное значение

42 A

● при AC-2 при 400 В расчетное значение

32 A

● при AC-3

— при 400 В расчетное значение

32 A

— при 500 В расчетное значение

32 A

— при 690 В расчетное значение

21 A

● при AC-3e

— при 400 В расчетное значение

32 A

— при 500 В расчетное значение

32 A

— при 690 В расчетное значение

21 A

● при AC-4 при 400 В расчетное значение

22 A

мин. сечение в главной цепи

● при макс. расчетном значении AC-1

10 mm²

● при макс. расчетном значении Ith

10 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

12 A

● при 690 В расчетное значение

12 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

35 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,09 A

— при 600 В расчетное значение

0,06 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

3 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

35 A

— при 220 В расчетное значение

10 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,6 A

рабочая мощность

● при AC-2 при 400 В расчетное значение

15 kW

● при AC-3

— при 230 В расчетное значение

7,5 kW

— при 400 В расчетное значение

15 kW

— при 500 В расчетное значение

15 kW

— при 690 В расчетное значение

18,5 kW

● при AC-3e

— при 230 В расчетное значение

7,5 kW

— при 400 В расчетное значение

15 kW

— при 500 В расчетное значение

15 kW

— при 690 В расчетное значение

18,5 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

6 kW

● при 690 В расчетное значение

10,3 kW

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

499 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

341 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

260 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

199 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

162 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

частота включений на холостом ходу

● при постоянном токе

1 500 1/h

частота коммутации

● при AC-1 макс.

750 1/h

● при AC-2 макс.

750 1/h

● при AC-3 макс.

750 1/h

● при AC-3e

— макс.

750 1/h

● при AC-2 при AC-3e макс.

750 1/h

● при AC-4 макс.

250 1/h

оценка для применения в железнодорожной отрасли

тепловой ток (Ith) до 690 В

● до 40 °C согласно МЭК 60077 расчетное значение

50 A

● до 70 °C согласно МЭК 60077 расчетное значение

36 A

Цепь тока управления/ управление

тип напряжения

пост. ток

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,7

● конечное значение

1,25

исполнение ограничителя перенапряжений

с варистором

пик тока включения

3 A

длительность пика тока включения

30 µs

начальный пусковой ток среднее значение

0,3 A

пиковый начальный пусковой ток

0,52 A

длительность начального пускового тока

180 ms

ток удержания среднее значение

45 mA

начальная пусковая мощность электромагнитной катушки при постоянном токе

6,7 W

мощность удержания электромагнитной катушки при постоянном токе

1,4 W

задержка замыкания

● при постоянном токе

50 ... 75 ms

задержка размыкания

● при постоянном токе

30 ... 50 ms

длительность электрической дуги

10 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

10 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

27 A

● при 600 В расчетное значение

27 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

2 hp

— при 230 В расчетное значение

5 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

10 hp

— при 220/230 В расчетное значение

10 hp

— при 460/480 В расчетное значение

20 hp

— при 575/600 В расчетное значение

25 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

число файлов UL (CCN)

E31519 (NLDX, NLDX7)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 125 А (690 В, 100 кА), aM: 50 А (690 В, 100 кА), BS88: 125 А (415 В, 80 кА)

— при типе координации 2 требуется

gG: 50 А (690 В, 100 кА), aM: 25 А (690 В, 100 кА), BS88: 50 А (415 В, 80 кА)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

91 mm

ширина

45 mm

глубина

107 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

Cоединение на кольцевых кабельных наконечниках

● для цепи вспомогательного и оперативного тока

соединение для кольцевых кабельных наконечников

● на контакторе для вспомогательных контактов

Cоединение на кольцевых кабельных наконечниках

● электромагнитной катушки

Cоединение на кольцевых кабельных наконечниках

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

пригодность к использованию противоаварийное отключение

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00

Связь/ протокол

функция изделия связь по шине

Нет

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
General Product Approval			EMV	Test Certificates
				Type Test Certificates/Test Report
Test Certificates	Maritime application
Special Test Certificate
Maritime application		other		Railway
		Miscellaneous	Confirmation	Special Test Certificate
Railway	Dangerous goods
Type Test Certificates/Test Report	Transport Information
