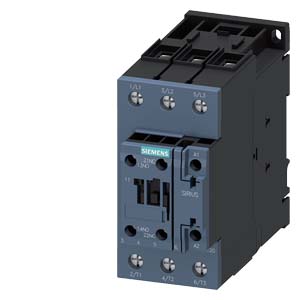

КОНТАКТОР ДЛЯ ПРИМЕНЕНИЯ НА Ж/Д, AC-3, 30КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 110В DC, ДИАПАЗОН 0.7... 1.25*US, С ВАРИСТОРОМ, 3-ПОЛЮСНЫЙ, ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
| | RAIL-CONTACTOR, AC-3, 30KW/400V, 1NO+1NC, 110VDC, 0.7...1.25*US, WITH VARISTOR, 3-POLE, SIZE S2, SCREW TERMINAL | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | контактор 3RT2 | |
| Общие технические данные: | ||
| Габаритные размеры контактора | S2 | |
| Расширение продукта | ||
| функциональный модуль для коммуникации | нет | |
| Вспомогательный выключатель | да | |
| Напряжение изоляции | ||
| расчетное значение | 690 V | |
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| между катушкой и главными контактами согласно EN 60947-1 | 400 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| для подключаемой клеммы | IP00 | |
| Стойкость к шоку | ||
| при прямоугольном импульсе | ||
| — при постоянном токе | 7,7 g / 5 мс, 4,5 g / 10 мс | |
| при синусовом импульсе | ||
| — при постоянном токе | 12 g / 5 мс, 7 g / 10 мс | |
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 10 000 000 | |
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
| контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время хранения | -55 ... +80 °C | |
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | 0 | |
| рабочее напряжение | ||
| при AC-3 расчетное значение максимальное | 690 V | |
| Рабочий ток | ||
| при AC-1 при 400 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 80 A | |
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 80 A | |
| — при температуре окружающей среды 60 °C расчетное значение | 70 A | |
| при AC-2 при 400 В расчетное значение | 65 A | |
| при AC-3 | ||
| — при 400 В расчетное значение | 65 A | |
| — при 500 В расчетное значение | 65 A | |
| — при 690 В расчетное значение | 47 A | |
| Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
| при 60 °C минимально допустимое | 25 mm | |
| при 40 °C минимально допустимое | 25 mm | |
| Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 28 A | |
| при 690 В расчетное значение | 22 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | 55 A | |
| — при 110 В расчетное значение | 4,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,4 A | |
| — при 600 В расчетное значение | 0,25 A | |
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 55 A | |
| — при 110 В расчетное значение | 45 A | |
| — при 220 В расчетное значение | 5 A | |
| — при 440 В расчетное значение | 1 A | |
| — при 600 В расчетное значение | 0,8 A | |
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 55 A | |
| — при 110 В расчетное значение | 55 A | |
| — при 220 В расчетное значение | 45 A | |
| — при 440 В расчетное значение | 2,9 A | |
| — при 600 В расчетное значение | 1,4 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 2,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,1 A | |
| — при 600 В расчетное значение | 0,06 A | |
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 25 A | |
| — при 220 В расчетное значение | 5 A | |
| — при 24 В расчетное значение | 55 A | |
| — при 440 В расчетное значение | 0,27 A | |
| — при 600 В расчетное значение | 0,16 A | |
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 55 A | |
| — при 220 В расчетное значение | 25 A | |
| — при 24 В расчетное значение | 55 A | |
| — при 440 В расчетное значение | 0,6 A | |
| — при 600 В расчетное значение | 0,35 A | |
| Эксплуатационная мощность | ||
| при AC-1 | ||
| — при 230 В расчетное значение | 30 kW | |
| — при 230 В при 60 °C расчетное значение | 26 kW | |
| — при 400 В расчетное значение | 53 kW | |
| — при 400 В при 60 °C расчетное значение | 46 kW | |
| — при 690 В расчетное значение | 91 kW | |
| — при 690 В при 60 °C расчетное значение | 79 kW | |
| при AC-2 при 400 В расчетное значение | 30 kW | |
| при AC-3 | ||
| — при 230 В расчетное значение | 18,5 kW | |
| — при 400 В расчетное значение | 30 kW | |
| — при 500 В расчетное значение | 37 kW | |
| — при 690 В расчетное значение | 37 kW | |
| Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 14,7 kW | |
| при 690 В расчетное значение | 20 kW | |
| Тепловой кратковременный ток ограничен до 10 с | 520 A | |
| Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 3,8 W | |
| Частота включений на холостом ходу | ||
| при постоянном токе | 1 500 1/h | |
| Частота коммутации | ||
| при AC-1 максимальное | 800 1/h | |
| при AC-2 максимальное | 400 1/h | |
| при AC-3 максимальное | 700 1/h | |
| при AC-4 максимальное | 200 1/h | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Управляющее напряжение питания при постоянном токе | ||
| расчетное значение | 110 V | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,7 ... 1,25 | |
| Исполнение ограничителя перенапряжения | с варистором | |
| Мощность втягивания электромагнитной катушки при постоянном токе | 23 W | |
| Мощность на удержание электромагнитной катушки при постоянном токе | 1 W | |
| Задержка закрытия | ||
| при постоянном токе | 45 ... 60 ms | |
| Задержка открытия | ||
| при постоянном токе | 35 ... 55 ms | |
| Продолжительность электрической дуги | 10 ... 20 ms | |
| Остаточный ток электроники при управлении сигналом <0> | ||
| при постоянном токе при 24 В максимально допустимое | 20 mA | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 1 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 1 | |
| Рабочий ток при AC-12 максимальное | 10 A | |
| Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
| Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
| Рабочий ток при DC-12 | ||
| при 24 В расчетное значение | 10 A | |
| при 48 В расчетное значение | 6 A | |
| при 60 В расчетное значение | 6 A | |
| при 110 В расчетное значение | 3 A | |
| при 125 В расчетное значение | 2 A | |
| при 220 В расчетное значение | 1 A | |
| при 600 В расчетное значение | 0,15 A | |
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 48 В расчетное значение | 2 A | |
| при 60 В расчетное значение | 2 A | |
| при 110 В расчетное значение | 1 A | |
| при 125 В расчетное значение | 0,9 A | |
| при 220 В расчетное значение | ,3 A | |
| при 600 В расчетное значение | 0,1 A | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 65 A | |
| при 600 В расчетное значение | 52 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 5 hp | |
| — при 230 В расчетное значение | 10 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 20 hp | |
| — при 220/230 В расчетное значение | 20 hp | |
| — при 460/480 В расчетное значение | 50 hp | |
| — при 575/600 В расчетное значение | 50 hp | |
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / P600 | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A | |
| — при типе координации 2 неободимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 A | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |
| последовательный монтаж | да | |
| Высота | 114 mm | |
| Ширина | 55 mm | |
| Глубина | 130 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 0 mm | |
| до заземленных частей | ||
| — спереди | 10 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — сбоку | 6 mm | |
| — снизу | 50 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 10 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 6 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — одножильного или многожильного | 2x (1 – 35 мм), 1x (1 – 50 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (1 – 25 мм), 1x (1 – 35 мм) | |
| при проводах AWG для главных контактов | 2x (18 ... 2), 1x (18 ... 1) | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | |
| Безопасность: | ||
| Значение В10 | ||
| при высоком уровне согласно SN 31920 | 1 000 000 | |
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 73 % | |
| Функция продукта | ||
| зеркальный контакт согласно IEC 60947-4-1 | да | |
| принудительное размыкание согласно IEC 60947-5-1 | нет | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 04.07.2016 | |
