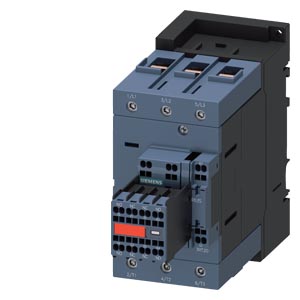

Siemens 3RT2046-3KB44-3MA0 коммутационное устройство

Name: Siemens 3RT2046-3KB44-3MA0 коммутационное устройство
Brand: Siemens
Price: 32432 RUB
Availability: InStock

COUPL. CONT.,AC3:45KW/400V, 2NO+2NC, 24 V DC, 3-POLE, 3NO, SIZE: S3, SCREW TERMINALS, 1NO+1NC, VARISTOR INTEGR., PERM. MOUNT. AUX. SWITCH, SUITABLE FOR 2A PLC-OUTPUTS

Купить 3RT20463KB443MA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 32432 руб.

Технические характеристики 3RT20463KB443MA0

Силовой контактор, AC-3 95 A, 45 кВт/400 В 2 НО + 2 НЗ, 24 В DC 3-полюсн., 3 НО, типоразмер S3 Пружинная клемма Встроенный варистор Выключатель вспомогательных цепей, неразъемный, подходит для выходов ПЛК 2 A

торговая марка изделия

SIRIUS

наименование изделия

Силовой контактор

наименование типа изделия

3RT2

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

19,8 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

6,6 W

● без тока нагрузки типичный

0,9 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

690 V

ударопрочность при прямоугольном импульсе

● при переменном токе

10,3 g / 5 ms, 6,7 g / 10 ms

● при постоянном токе

6,3 г / 5 мс, 3,6 г / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

16,3 g / 5 ms, 10,5 g / 10 ms

● при постоянном токе

9,8 г/ 5 мс, 5,6 г / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

09/06/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

1,9 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

1 000 V

● при AC-3e расчетное значение макс.

1 000 V

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

130 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

130 A

— до 690 В при окружающей температуре 60 °C расчетное значение

110 A

● при AC-3

— при 400 В расчетное значение

95 A

— при 500 В расчетное значение

95 A

— при 690 В расчетное значение

78 A

— при 1000 В расчетное значение

30 A

● при AC-3e

— при 400 В расчетное значение

95 A

— при 500 В расчетное значение

95 A

— при 690 В расчетное значение

78 A

— при 1000 В расчетное значение

30 A

● при AC-4 при 400 В расчетное значение

80 A

● при AC-5a до 690 В расчетное значение

114 A

● при AC-5b до 400 В расчетное значение

95 A

● при AC-6a

— до 230 В при пиковом значении тока n=20 расчетное значение

84,4 A

— до 400 В при пиковом значении тока n=20 расчетное значение

84,4 A

— до 500 В при пиковом значении тока n=20 расчетное значение

84,4 A

— до 690 В при пиковом значении тока n=20 расчетное значение

58 A

● при AC-6a

— до 230 В при пиковом значении тока n=30 расчетное значение

56,3 A

— до 400 В при пиковом значении тока n=30 расчетное значение

56,3 A

— до 500 В при пиковом значении тока n=30 расчетное значение

56,3 A

— до 690 В при пиковом значении тока n=30 расчетное значение

56,3 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

50 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

42 A

● при 690 В расчетное значение

30 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

100 A

— при 60 В расчетное значение

60 A

— при 110 В расчетное значение

9 A

— при 220 В расчетное значение

2 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,4 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

100 A

— при 60 В расчетное значение

100 A

— при 110 В расчетное значение

100 A

— при 220 В расчетное значение

10 A

— при 440 В расчетное значение

1,8 A

— при 600 В расчетное значение

1 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

100 A

— при 60 В расчетное значение

100 A

— при 110 В расчетное значение

100 A

— при 220 В расчетное значение

80 A

— при 440 В расчетное значение

4,5 A

— при 600 В расчетное значение

2,6 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

40 A

— при 60 В расчетное значение

6 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,15 A

— при 600 В расчетное значение

0,06 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

100 A

— при 60 В расчетное значение

100 A

— при 110 В расчетное значение

100 A

— при 220 В расчетное значение

7 A

— при 440 В расчетное значение

0,42 A

— при 600 В расчетное значение

0,16 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

100 A

— при 60 В расчетное значение

100 A

— при 110 В расчетное значение

100 A

— при 220 В расчетное значение

35 A

— при 440 В расчетное значение

0,8 A

— при 600 В расчетное значение

0,35 A

рабочая мощность

● при AC-2 при 400 В расчетное значение

45 kW

● при AC-3

— при 230 В расчетное значение

22 kW

— при 400 В расчетное значение

45 kW

— при 500 В расчетное значение

55 kW

— при 690 В расчетное значение

75 kW

— при 1000 В расчетное значение

37 kW

● при AC-3e

— при 230 В расчетное значение

22 kW

— при 400 В расчетное значение

45 kW

— при 500 В расчетное значение

55 kW

— при 690 В расчетное значение

75 kW

— при 1000 В расчетное значение

37 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

22 kW

● при 690 В расчетное значение

27,4 kW

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=20 расчетное значение

33 kVA

● до 400 В при пиковом значении тока n=20 расчетное значение

58 kVA

● до 500 В при пиковом значении тока n=20 расчетное значение

73 kVA

● до 690 В при пиковом значении тока n=20 расчетное значение

69 kVA

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=30 расчетное значение

22,4 kVA

● до 400 В при пиковом значении тока n=30 расчетное значение

39 kVA

● до 500 В при пиковом значении тока n=30 расчетное значение

48,7 kVA

● до 690 В при пиковом значении тока n=30 расчетное значение

67,3 kVA

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

1 725 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

1 297 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

946 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

610 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

486 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

частота включений на холостом ходу

● при постоянном токе

1 000 1/h

частота коммутации

● при AC-1 макс.

900 1/h

● при AC-2 макс.

350 1/h

● при AC-3 макс.

850 1/h

● при AC-3e

— макс.

850 1/h

● при AC-4 макс.

250 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,2

исполнение ограничителя перенапряжений

с варистором

пик тока включения

2,7 A

длительность пика тока включения

50 µs

начальный пусковой ток среднее значение

0,9 A

пиковый начальный пусковой ток

2,1 A

длительность начального пускового тока

150 ms

ток удержания среднее значение

40 mA

начальная пусковая мощность электромагнитной катушки при постоянном токе

25 W

мощность удержания электромагнитной катушки при постоянном токе

0,9 W

задержка замыкания

● при постоянном токе

50 ... 70 ms

задержка размыкания

● при постоянном токе

38 ... 57 ms

длительность электрической дуги

10 ... 20 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

исполнение вспомогательного выключателя

фронтальное, несъемное

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

96 A

● при 600 В расчетное значение

77 A

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

10 hp

— при 230 В расчетное значение

20 hp

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

30 hp

— при 220/230 В расчетное значение

30 hp

— при 460/480 В расчетное значение

75 hp

— при 575/600 В расчетное значение

75 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / P600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 250 A (690 V, 100 kA), aM: 160 A (690 V, 100 kA), BS88: 200 A (415 V, 80 kA)

— при типе координации 2 требуется

gG: 160 A (690 V, 100 kA), aM: 100 A (690 V, 100 kA), BS88: 125 A (415 V, 80 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

140 mm

ширина

70 mm

глубина

152 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

● на контакторе для вспомогательных контактов

Соединение с пружинным зажимом

● электромагнитной катушки

Соединение с пружинным зажимом

вид подключаемых сечений проводов

● для главных контактов

— тонкопроволочный с концевой заделкой кабеля

2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (10 ... 1/0), 1x (10 ... 2/0)

поперечное сечение подключаемого провода для главных контактов

● однопроводной

2,5 ... 16 mm²

● многопроводной

6 ... 70 mm²

● тонкопроволочный с концевой заделкой кабеля

2,5 ... 50 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16)

расширенный номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

10 ... 2/0

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

пригодность к использованию противоаварийное отключение

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations	Environmental Confirmations		Confirmation
General Product Approval		Test Certificates	other
		Miscellaneous	Confirmation
