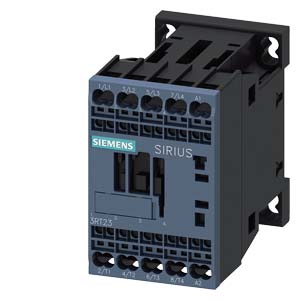

Siemens 3RT2317-2AH00 коммутационное устройство

Name: Siemens 3RT2317-2AH00 коммутационное устройство
Brand: Siemens
Price: 3120 RUB
Availability: InStock

КОНТАКТОР, 4 ПОЛ. (4НО ГЛАВНЫХ КОНТАКТА), AC1: 22A AC 48V 50/60HZ 4-POLE, 4NO, SZ: S00, SPRING-LOADED TERMINAL

Купить 3RT23172AH00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 3120 руб.

Технические характеристики 3RT23172AH00

Контактор, AC-1, 22 А/400 В/40 °C, S00, четырехполюсный, 48 В AC, 50/60 Гц, подключение на пружинных клеммах

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT23

Общие технические данные

типоразмер контактора

S00

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

6,4 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

1,6 W

● без тока нагрузки типичный

1,4 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● цепи вспомогательного и оперативного тока при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

ударопрочность при прямоугольном импульсе

● при переменном токе

7,3 g / 5 ms, 4,7 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

11,4 g / 5 ms, 7,3 g / 10 ms

механический ресурс (циклов)

● контактора типичный

30 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,256 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

22 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

22 A

— до 690 В при окружающей температуре 60 °C расчетное значение

20 A

● при AC-3

— при 400 В расчетное значение

12 A

● при AC-4 при 400 В расчетное значение

8,5 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

4 mm²

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

20 A

— при 110 В расчетное значение

2,1 A

— при 220 В расчетное значение

0,8 A

— при 440 В расчетное значение

0,6 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

20 A

— при 110 В расчетное значение

12 A

— при 220 В расчетное значение

1,6 A

— при 440 В расчетное значение

0,8 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

20 A

— при 110 В расчетное значение

20 A

— при 220 В расчетное значение

20 A

— при 440 В расчетное значение

1,3 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

0,5 A

— при 110 В расчетное значение

0,15 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

5 A

— при 110 В расчетное значение

0,35 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 60 В расчетное значение

20 A

— при 110 В расчетное значение

20 A

— при 220 В расчетное значение

1,5 A

— при 440 В расчетное значение

0,2 A

рабочая мощность

● при AC-3 при 400 В расчетное значение

5,5 kW

● при AC-4 при 400 В расчетное значение

4 kW

частота включений на холостом ходу

● при переменном токе

10 000 1/h

частота коммутации

● при AC-1 макс.

1 000 1/h

Цепь тока управления/ управление

тип напряжения

перем. ток

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

48 V

● при 60 Гц расчетное значение

48 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,85 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

37 VA

● при 60 Гц

33 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,8

● при 60 Гц

0,75

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

5,7 VA

● при 60 Гц

4,4 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,25

● при 60 Гц

0,25

задержка замыкания

● при переменном токе

9 ... 35 ms

задержка размыкания

● при переменном токе

7 ... 13 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

число замыкающих контактов для вспомогательных контактов

● навесной

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 35 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 20 A (690 V, 100 kA)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

70 mm

ширина

45 mm

глубина

73 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

пружинный зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

● на контакторе для вспомогательных контактов

Соединение с пружинным зажимом

● электромагнитной катушки

Соединение с пружинным зажимом

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (0,5 ... 4 мм²)

— однопроводной или многопроводной

2x (0,5 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 2,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (20 ... 12)

поперечное сечение подключаемого провода для главных контактов

● однопроводной

0,5 ... 4 mm²

● однопроводной или многопроводной

0,5 ... 4 mm²

● многопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 2,5 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 2,5 мм²)

— однопроводной или многопроводной

2x (0,5 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 2,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 12)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

20 ... 12

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 12

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RH29

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

функция изделия связь по шине

Нет

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.15 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

93.8 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.178 kg

● потенциал парникового эффекта [CO2 eq] / всего

94.8 kg
