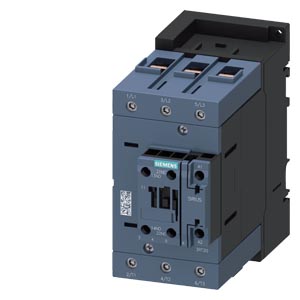

Siemens 3RT2446-1AF00 коммутационное устройство

Name: Siemens 3RT2446-1AF00 коммутационное устройство
Brand: Siemens
Price: 20594 RUB
Availability: InStock

Контактор, AC-1, 140 А/690 В/40 °C, S3, трехполюсный, 110 В AC/50 Гц, 1 НО + 1 НЗ, рамочная клемма/винтовой зажим

Купить 3RT24461AF00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 20594 руб.

Технические характеристики 3RT24461AF00

Контактор, AC-1, 140 А/690 В/40 °C, S3, трехполюсный, 110 В AC/50 Гц, 1 НО + 1 НЗ, рамочная клемма/винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT24

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

29,4 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

9,8 W

● без тока нагрузки типичный

7,3 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

ударопрочность при прямоугольном импульсе

● при переменном токе

10,3 g / 5 ms, 6,7 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

16,3 g / 5 ms, 10,5 g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

Масса нетто ME

1,703 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочий ток

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

140 A

— до 690 В при окружающей температуре 55 °C расчетное значение

130 A

— до 690 В при окружающей температуре 60 °C расчетное значение

130 A

● при AC-3

— при 400 В расчетное значение

44 A

— при 690 В расчетное значение

44 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

50 mm²

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

130 A

— при 60 В расчетное значение

80 A

— при 110 В расчетное значение

12 A

— при 220 В расчетное значение

2,5 A

— при 440 В расчетное значение

0,8 A

— при 600 В расчетное значение

0,48 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

130 A

— при 60 В расчетное значение

130 A

— при 110 В расчетное значение

130 A

— при 220 В расчетное значение

13 A

— при 440 В расчетное значение

2,4 A

— при 600 В расчетное значение

1,3 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

130 A

— при 60 В расчетное значение

130 A

— при 110 В расчетное значение

130 A

— при 220 В расчетное значение

130 A

— при 440 В расчетное значение

6 A

— при 600 В расчетное значение

3,4 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

6 A

— при 60 В расчетное значение

3 A

— при 110 В расчетное значение

1,25 A

— при 220 В расчетное значение

0,35 A

— при 440 В расчетное значение

0,15 A

— при 600 В расчетное значение

0,1 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

130 A

— при 60 В расчетное значение

130 A

— при 110 В расчетное значение

130 A

— при 220 В расчетное значение

1,75 A

— при 440 В расчетное значение

0,42 A

— при 600 В расчетное значение

0,27 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

130 A

— при 60 В расчетное значение

130 A

— при 110 В расчетное значение

130 A

— при 220 В расчетное значение

4 A

— при 440 В расчетное значение

0,8 A

— при 600 В расчетное значение

0,45 A

частота включений на холостом ходу

● при переменном токе

5 000 1/h

частота коммутации

● при AC-1 макс.

650 1/h

Цепь тока управления/ управление

тип напряжения

перем. ток

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

110 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

296 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,61

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

19 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,38

задержка замыкания

● при переменном токе

13 ... 50 ms

задержка размыкания

● при переменном токе

10 ... 21 ms

длительность электрической дуги

10 ... 20 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 250 A (690 V,100 kA)

— при типе координации 2 требуется

gR: 250 A (690 V, 100 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

140 mm

ширина

70 mm

глубина

152 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

рамная клемма

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (2,5 ... 16 мм²)

— многопроводной

2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)

— однопроводной или многопроводной

2x (2,5 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (10 ... 1/0), 1x (10 ... 2/0)

поперечное сечение подключаемого провода для главных контактов

● однопроводной

2,5 ... 16 mm²

● однопроводной или многопроводной

4 ... 70 mm²

● многопроводной

6 ... 70 mm²

● тонкопроволочный с концевой заделкой кабеля

2,5 ... 50 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

расширенный номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

10 ... 2/0

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

срок службы макс.

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
General Product Approval	EMV	Test Certificates		Maritime application
		Special Test Certificate	Type Test Certificates/Test Report
Maritime application				other
					Confirmation
Railway	Dangerous goods
Special Test Certificate	Transport Information
