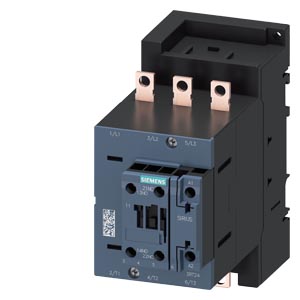

Siemens 3RT2446-6NB30 коммутационное устройство

Name: Siemens 3RT2446-6NB30 коммутационное устройство
Brand: Siemens
Price: 27044 RUB
Availability: InStock

Контактор, AC-1: 140 А, 20–33 В AC/DC, трехполюсный, 3 НО, типоразмер S3, винтовой зажим, 1 НО + 1 НЗ, варистор встроенный, без рамочной клеммы

Купить 3RT24466NB30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 27044 руб.

Технические характеристики 3RT24466NB30

Общие технические данные

типоразмер контактора

Директива RoHS (дата)

06/12/2019

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

1,815 kg

Цепь главного тока

рабочее напряжение

● при AC-3e расчетное значение макс.

1 000 V

рабочий ток

● при AC-3

— при 400 В расчетное значение

95 A

— при 500 В расчетное значение

95 A

— при 690 В расчетное значение

78 A

— при 1000 В расчетное значение

30 A

● при AC-3e

— при 400 В расчетное значение

95 A

— при 500 В расчетное значение

95 A

— при 690 В расчетное значение

78 A

— при 1000 В расчетное значение

30 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 60 В расчетное значение

80 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 60 В расчетное значение

130 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 60 В расчетное значение

130 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

22 kW

— при 400 В расчетное значение

45 kW

— при 500 В расчетное значение

55 kW

— при 690 В расчетное значение

75 kW

— при 1000 В расчетное значение

37 kW

● при AC-3e

— при 230 В расчетное значение

22 kW

— при 400 В расчетное значение

45 kW

— при 500 В расчетное значение

55 kW

— при 690 В расчетное значение

75 kW

— при 1000 В расчетное значение

37 kW

частота коммутации

● при AC-3 макс.

850 1/h

● при AC-3e

— макс.

850 1/h

Цепь тока управления/ управление

пик тока включения

6,5 A

длительность пика тока включения

50 µs

начальный пусковой ток среднее значение

3,2 A

пиковый начальный пусковой ток

6,5 A

длительность начального пускового тока

150 ms

ток удержания среднее значение

75 mA

исполнение управления коммутационного привода

Стандарт A1 - A2

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

Безопасность

пригодность к использованию противоаварийное отключение

действительно только для контакторных приводов

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки

Разрешения Сертификаты

Environment	General Product Approval	Maritime application
Environmental Confirmations
Maritime application		other
		Confirmation

Дополнительная информация

последнее изменение:

17.04.2025

Дата
08.04.2026
