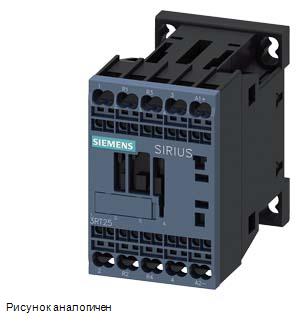

Siemens 3RT2516-2XF40-0LA2 коммутационное устройство

Name: Siemens 3RT2516-2XF40-0LA2 коммутационное устройство
Brand: Siemens
Availability: InStock

Contactor, 2NO + 2NC, AC-3, 4 kW 110 V DC, 4-pole, 2NO + 2NC, Size S00, Spring-type terminal

Купить 3RT25162XF400LA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RT25162XF400LA2

		Контактор, 2 НО + 2 НЗ, AC-3, 4 кВт 110 В DC, 4-полюсн., 2 НО + 2 НЗ, типоразмер S00, пружинная клемма
торговая марка изделия		SIRIUS
наименование изделия		Контактор
наименование типа изделия		3RT25
Общие технические данные
типоразмер контактора		S00
дополнение изделия
● функциональный модуль связи		Нет
● вспомогательный выключатель		Да
мощность потерь [Вт] при расчетном значении тока
● при переменном токе в теплом рабочем состоянии		1,4 W
● при переменном токе в теплом рабочем состоянии на каждый полюс		0,7 W
● без тока нагрузки типичный		0,75 W
способ расчета мощности потерь зависимый от тока		квадратн.
напряжение развязки
● главной цепи при степени загрязнения 3 расчетное значение		690 V
● вспомогательной цепи при степени загрязнения 3 расчетное значение		690 V
выдерживаемое импульсное напряжение
● главной цепи расчетное значение		6 kV
● вспомогательной цепи расчетное значение		6 kV
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1		400 V
ударопрочность при прямоугольном импульсе
● при постоянном токе		6,7 g / 5 ms, 4,2 g / 10 ms
ударопрочность при синусовом импульсе
● при постоянном токе		10,5 g / 5 ms, 6,6 g / 10 ms
механический ресурс (циклов)
● контактора типичный		30 000 000
справочный идентификатор согласно МЭК 81346-2:2009		Q
Директива RoHS (дата)		10/01/2009
SVHC substance name		Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1
Масса нетто ME		0,31 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.		2 000 m
окружающая температура
● при эксплуатации		-40 ... +70 °C
● при хранении		-55 ... +80 °C
относительная атмосферная влажность мин.		10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.		95 %
Цепь главного тока
число полюсов для главной цепи		4
число замыкающих контактов для главных контактов		2
число размыкающих контактов для главных контактов		2
рабочее напряжение
● при AC-3 расчетное значение макс.		400 V
рабочий ток
● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение		22 A
● при AC-1
— до 690 В при окружающей температуре 40 °C расчетное значение		18 A
— до 690 В при окружающей температуре 60 °C расчетное значение		16 A
● при AC-2 при 400 В расчетное значение		9 A
● при AC-3
— при 400 В расчетное значение		9 A
● при AC-4 при 400 В расчетное значение		8,5 A
мин. сечение в главной цепи
● при макс. расчетном значении AC-1		2,5 mm²
рабочий ток примерно на 200.000 циклов коммутации при AC-4
● при 400 В расчетное значение		4,1 A
● при 690 В расчетное значение		3,3 A
рабочий ток
● при 1 токопроводящей дорожке при DC-1
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		2,1 A
— при 220 В расчетное значение		0,8 A
— при 440 В расчетное значение		0,6 A
● при 2 токопроводящих дорожках в ряд при DC-1
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		12 A
— при 220 В расчетное значение		1,6 A
— при 440 В расчетное значение		0,8 A
— при 600 В расчетное значение		0,7 A
● при 3 токопроводящих дорожках в ряд при DC-1
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		20 A
— при 220 В расчетное значение		20 A
— при 440 В расчетное значение		1,3 A
— при 600 В расчетное значение		1 A
● при 1 токопроводящей дорожке при DC-3 при DC-5
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		0,1 A
● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		0,35 A
● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		20 A
— при 220 В расчетное значение		1,5 A
— при 440 В расчетное значение		0,2 A
— при 600 В расчетное значение		0,2 A
рабочая мощность
● при AC-2 при 400 В расчетное значение		4 kW
● при AC-3
— при 230 В расчетное значение		2,2 kW
— при 400 В расчетное значение		4 kW
рабочая мощность примерно на 200.000 циклов коммутации при AC-4
● при 400 В расчетное значение		2 kW
● при 690 В расчетное значение		2,5 kW
кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
● длительностью не более 1 с с коммутацией при нулевом токе макс.		Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 5 с с коммутацией при нулевом токе макс.		Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 10 с с коммутацией при нулевом токе макс.		Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 30 с с коммутацией при нулевом токе макс.		Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 60 с с коммутацией при нулевом токе макс.		Использовать мин. площадь сечения согл. расчетному значению AC-1
частота включений на холостом ходу
● при постоянном токе		10 000 1/h
частота коммутации
● при AC-4 макс.		250 1/h
Цепь тока управления/ управление
тип напряжения		пост. ток
тип напряжения оперативного напряжения питания		Постоянный ток
оперативное напряжение питания при постоянном токе расчетное значение		72 ... 125 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
● исходное значение		0,7
● конечное значение		1,25
исполнение ограничителя перенапряжений		с варистором
пик тока включения		1,1 A
длительность пика тока включения		50 µs
начальный пусковой ток среднее значение		0,04 A
пиковый начальный пусковой ток		0,04 A
длительность начального пускового тока		250 ms
ток удержания среднее значение		7 mA
начальная пусковая мощность электромагнитной катушки при постоянном токе		4,5 W
мощность удержания электромагнитной катушки при постоянном токе		0,75 W
задержка замыкания
● при постоянном токе		30 ... 70 ms
задержка размыкания
● при постоянном токе		25 ... 45 ms
длительность электрической дуги		10 ... 15 ms
исполнение управления коммутационного привода		Стандарт A1 - A2
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов		0
число замыкающих контактов для вспомогательных контактов		0
● с мгновенным срабатыванием		0
рабочий ток при AC-12 макс.		10 A
рабочий ток при AC-15
● при 230 В расчетное значение		10 A
● при 400 В расчетное значение		3 A
● при 500 В расчетное значение		2 A
● при 690 В расчетное значение		1 A
рабочий ток при DC-12
● при 24 В расчетное значение		10 A
● при 48 В расчетное значение		6 A
● при 60 В расчетное значение		6 A
● при 110 В расчетное значение		3 A
● при 125 В расчетное значение		2 A
● при 220 В расчетное значение		1 A
● при 600 В расчетное значение		0,15 A
рабочий ток при DC-13
● при 24 В расчетное значение		10 A
● при 48 В расчетное значение		2 A
● при 60 В расчетное значение		2 A
● при 110 В расчетное значение		1 A
● при 125 В расчетное значение		0,9 A
● при 220 В расчетное значение		0,3 A
● при 600 В расчетное значение		0,1 A
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
● при 480 В расчетное значение		7,6 A
● при 600 В расчетное значение		9 A
отдаваемая механическая мощность [л. с.]
● для 1-фазного двигателя трехфазного тока
— при 110/120 В расчетное значение		0,33 hp
— при 230 В расчетное значение		1 hp
● для 3-фазного электродвигателя
— при 200/208 В расчетное значение		2 hp
— при 220/230 В расчетное значение		3 hp
— при 460/480 В расчетное значение		5 hp
— при 575/600 В расчетное значение		7,5 hp
нагрузочная способность контакта вспомогательных контактов согласно UL		A600 / Q600
защита от коротких замыканий
исполнение плавкой вставки предохранителя
● для защиты от коротких замыканий главной цепи
— при типе координации 1 требуется		gG: 35 A (690 V, 100 kA)
— при типе координации 2 требуется		gG: 20 A (690 V, 100 kA)
Монтаж/ крепление/ размеры
монтажное положение		При вертикальном уровне монтажа +/-180° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад, вертикальное положение, на горизонтальном уровне монтажа
вид креплений последовательный монтаж		Да
вид креплений		винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
высота		70 mm
ширина		45 mm
глубина		73 mm
необходимое расстояние
● при последовательном монтаже
— вперед		10 mm
— вверх		10 mm
— вниз		10 mm
— вбок		0 mm
● до заземленных компонентов
— вперед		10 mm
— вверх		10 mm
— вбок		6 mm
— вниз		10 mm
● до компонентов, находящихся под напряжением
— вперед		10 mm
— вверх		10 mm
— вниз		10 mm
— вбок		6 mm
Подсоединения/ клеммы
исполнение электрического соединения
● для главной цепи		пружинный зажим
● для цепи вспомогательного и оперативного тока		пружинный зажим
● на контакторе для вспомогательных контактов		Соединение с пружинным зажимом
● электромагнитной катушки		Соединение с пружинным зажимом
вид подключаемых сечений проводов
● для главных контактов
— однопроводной		2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
— однопроводной или многопроводной		2x (0,5 ... 4 мм²)
— тонкопроволочный с концевой заделкой кабеля		2x (0,5 ... 2,5 мм²)
— тонкопроволочный без концевой заделки кабеля		2x (0,5 ... 2,5 мм²)
● для проводов американского калибра (AWG) для главных контактов		2x (20 ... 12)
вид подключаемых сечений проводов
● для вспомогательных контактов
— однопроводной или многопроводной		2x (0,5 ... 4 мм²)
— тонкопроволочный с концевой заделкой кабеля		2x (0,5 ... 2,5 мм²)
— тонкопроволочный без концевой заделки кабеля		2x (0,5 ... 2,5 мм²)
● для проводов американского калибра (AWG) для вспомогательных контактов		2x (20 ... 12)
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов		20 ... 12
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов		20 ... 12
Безопасность
функция изделия
● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1		Да
● принудительная коммутация согласно МЭК 60947-5-1		Нет
Электрическая безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529		IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529		с защитой от вертикального прикосновения пальцем спереди
Связь/ протокол
функция изделия связь по шине		Нет
Дополнительная информация



последнее изменение:		04.04.2026
Дата 08.04.2026	Возможны изменения. © Copyright Siemens 2026
