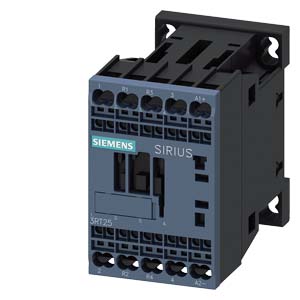

Siemens 3RT2518-2BM40 коммутационное устройство

Name: Siemens 3RT2518-2BM40 коммутационное устройство
Brand: Siemens
Price: 4124 RUB
Availability: InStock

КОНТАКТОР, AC-3, 7.5КВТ/400V, AC-1 22A, DC 220V, 4-ПОЛ., 2НО+2НЗ, ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ

Купить 3RT25182BM40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 4124 руб.

Технические характеристики 3RT25182BM40

Силовой контактор, AC-3 16 A, 7,5 кВт, 400 В 2 НО + 2 НЗ 220 В DC 4-полюсн. Типоразмер S00 пружинная клемма

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT25

Общие технические данные

типоразмер контактора

S00

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

1 W

● без тока нагрузки типичный

4 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при постоянном токе

7,3 g / 5 ms, 4,7 g / 10 ms

ударопрочность при синусовом импульсе

● при постоянном токе

11,4 g / 5 ms, 7,3 g / 10 ms

механический ресурс (циклов)

● контактора типичный

30 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,311 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочий ток

● при AC-1 до 690 В

— при окружающей температуре 40 °C расчетное значение

22 A

— при окружающей температуре 60 °C расчетное значение

20 A

● при AC-2 при AC-3 при 400 В

— на каждый замыкающий контакт расчетное значение

16 A

— на каждый размыкающий контакт расчетное значение

9 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

4 mm²

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

20 A

— при 110 В расчетное значение

2,1 A

— при 220 В расчетное значение

0,8 A

— при 440 В расчетное значение

0,6 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

20 A

— при 110 В расчетное значение

12 A

— при 220 В расчетное значение

1,6 A

— при 440 В расчетное значение

0,8 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В на каждый размыкающий контакт расчетное значение

20 A

— при 24 В на каждый замыкающий контакт расчетное значение

20 A

— при 110 В на каждый размыкающий контакт расчетное значение

0,075 A

— при 110 В на каждый замыкающий контакт расчетное значение

0,15 A

— при 220 В на каждый размыкающий контакт расчетное значение

0,375 A

— при 220 В на каждый замыкающий контакт расчетное значение

0,75 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В на каждый размыкающий контакт расчетное значение

20 A

— при 24 В на каждый замыкающий контакт расчетное значение

20 A

— при 110 В на каждый размыкающий контакт расчетное значение

0,175 A

— при 110 В на каждый замыкающий контакт расчетное значение

0,35 A

рабочая мощность при AC-2 при AC-3

● при 230 В на каждый размыкающий контакт расчетное значение

2,2 kW

● при 230 В на каждый замыкающий контакт расчетное значение

4 kW

● при 400 В на каждый размыкающий контакт расчетное значение

4 kW

● при 400 В на каждый замыкающий контакт расчетное значение

7,5 kW

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

165 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

165 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

128 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

92 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

74 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник

1 W

мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник

1 W

частота включений на холостом ходу

● при переменном токе

10 000 1/h

● при постоянном токе

10 000 1/h

частота коммутации

● при AC-1 макс.

1 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

220 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

начальная пусковая мощность электромагнитной катушки при постоянном токе

4 W

мощность удержания электромагнитной катушки при постоянном токе

4 W

задержка замыкания

● при постоянном токе

30 ... 100 ms

задержка размыкания

● при постоянном токе

7 ... 13 ms

длительность электрической дуги

10 ... 15 ms

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

10 A

● при 400 В расчетное значение

3 A

рабочий ток при DC-12

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

отдаваемая механическая мощность [л. с.]

● для 1-фазного двигателя трехфазного тока при 230 В расчетное значение

2 hp

● для 3-фазного электродвигателя при 460/480 В расчетное значение

5 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 35 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 20 A (690 V, 100 kA)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

70 mm

ширина

45 mm

глубина

73 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

6 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

пружинный зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

● на контакторе для вспомогательных контактов

Соединение с пружинным зажимом

● электромагнитной катушки

Соединение с пружинным зажимом

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (0,5 ... 4 мм²)

— однопроводной или многопроводной

2x (0,5 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 2,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (20 ... 12)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 4 мм²)

— однопроводной или многопроводной

2x (0,5 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 2,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 12)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

20 ... 12

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 12

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RH29

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.42 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

152 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.305 kg

● потенциал парникового эффекта [CO2 eq] / всего

153 kg
