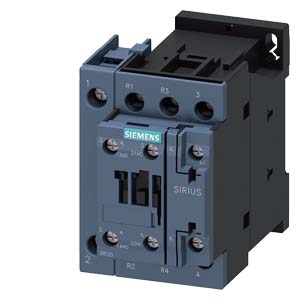

Siemens 3RT2526-1AL20 коммутационное устройство

Name: Siemens 3RT2526-1AL20 коммутационное устройство
Brand: Siemens
Availability: InStock

2NO+2NC CONTACTOR, AC3: 11KW AC 230V 50HZ, 240V 60HZ 4-POLE, 2NO+2NC, SZ: S0, SCREW TERMINAL 1NO+1NC INTEGR. 1 NC integrated

Купить 3RT25261AL20 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RT25261AL20

		Контактор, 2 НО + 2 НЗ, AC-3, 11 кВт, 230 В AC, 50/60 Гц, 4-полюсн., 2 НО + 2 НЗ, типоразмер S0, винтовой зажим 1 НО + 1 НЗ встроены
торговая марка изделия		SIRIUS
наименование изделия		Контактор
наименование типа изделия		3RT25
Общие технические данные
типоразмер контактора		S0
дополнение изделия
● функциональный модуль связи		Нет
● вспомогательный выключатель		Да
мощность потерь [Вт] при расчетном значении тока
● при переменном токе в теплом рабочем состоянии на каждый полюс		1,9 W
● без тока нагрузки типичный		2,7 W
способ расчета мощности потерь зависимый от тока		квадратн.
напряжение развязки
● главной цепи при степени загрязнения 3 расчетное значение		690 V
● вспомогательной цепи при степени загрязнения 3 расчетное значение		690 V
выдерживаемое импульсное напряжение
● главной цепи расчетное значение		6 kV
● вспомогательной цепи расчетное значение		6 kV
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1		400 V
ударопрочность при прямоугольном импульсе
● при переменном токе		8,3 g / 5 ms, 5,3 g / 10 ms
ударопрочность при синусовом импульсе
● при переменном токе		13,5 g / 5 ms, 8,3 g / 10 ms
механический ресурс (циклов)
● контактора типичный		10 000 000
● контактора с насаженным блоком вспомогательных электронных выключателей типичный		5 000 000
● контактора с насаженным блоком вспомогательных выключателей типичный		10 000 000
справочный идентификатор согласно МЭК 81346-2:2009		Q
Директива RoHS (дата)		10/01/2009
Масса нетто ME		0,48 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.		2 000 m
окружающая температура
● при эксплуатации		-25 ... +60 °C
● при хранении		-55 ... +80 °C
относительная атмосферная влажность мин.		10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.		95 %
Цепь главного тока
число полюсов для главной цепи		4
число замыкающих контактов для главных контактов		2
число размыкающих контактов для главных контактов		2
рабочий ток
● при AC-1 до 690 В
— при окружающей температуре 40 °C расчетное значение		40 A
— при окружающей температуре 60 °C расчетное значение		35 A
● при AC-2 при AC-3 при 400 В
— на каждый замыкающий контакт расчетное значение		25 A
— на каждый размыкающий контакт расчетное значение		25 A
мин. сечение в главной цепи при макс. расчетном значении AC-1		10 mm²
рабочий ток
● при 1 токопроводящей дорожке при DC-1
— при 24 В расчетное значение		35 A
— при 110 В расчетное значение		4,5 A
— при 220 В расчетное значение		1 A
— при 440 В расчетное значение		0,4 A
● при 2 токопроводящих дорожках в ряд при DC-1
— при 24 В расчетное значение		35 A
— при 110 В расчетное значение		35 A
— при 220 В расчетное значение		5 A
— при 440 В расчетное значение		1 A
● при 1 токопроводящей дорожке при DC-3 при DC-5
— при 24 В на каждый размыкающий контакт расчетное значение		20 A
— при 24 В на каждый замыкающий контакт расчетное значение		20 A
— при 110 В на каждый размыкающий контакт расчетное значение		1,25 A
— при 110 В на каждый замыкающий контакт расчетное значение		2,5 A
— при 220 В на каждый размыкающий контакт расчетное значение		0,5 A
— при 220 В на каждый замыкающий контакт расчетное значение		1 A
— при 440 В на каждый размыкающий контакт расчетное значение		0,045 A
— при 440 В на каждый замыкающий контакт расчетное значение		0,09 A
● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
— при 24 В на каждый размыкающий контакт расчетное значение		35 A
— при 24 В на каждый замыкающий контакт расчетное значение		35 A
— при 110 В на каждый размыкающий контакт расчетное значение		7,5 A
— при 110 В на каждый замыкающий контакт расчетное значение		15 A
— при 220 В на каждый размыкающий контакт расчетное значение		1,5 A
— при 220 В на каждый замыкающий контакт расчетное значение		3 A
— при 440 В на каждый размыкающий контакт расчетное значение		0,135 A
— при 440 В на каждый замыкающий контакт расчетное значение		0,27 A
рабочая мощность при AC-2 при AC-3
● при 230 В на каждый размыкающий контакт расчетное значение		5,5 kW
● при 230 В на каждый замыкающий контакт расчетное значение		5,5 kW
● при 400 В на каждый размыкающий контакт расчетное значение		11 kW
● при 400 В на каждый замыкающий контакт расчетное значение		11 kW
кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
● длительностью не более 1 с с коммутацией при нулевом токе макс.		200 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 5 с с коммутацией при нулевом токе макс.		200 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 10 с с коммутацией при нулевом токе макс.		200 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 30 с с коммутацией при нулевом токе макс.		128 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
● длительностью не более 60 с с коммутацией при нулевом токе макс.		106 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник		1,9 W
мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник		1,9 W
частота включений на холостом ходу
● при переменном токе		5 000 1/h
● при постоянном токе		1 500 1/h
частота коммутации
● при AC-1 макс.		1 000 1/h
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания		Переменный ток
оперативное напряжение питания при переменном токе
● при 50 Гц расчетное значение		230 V
● при 60 Гц расчетное значение		230 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
● при 50 Гц		0,8 ... 1,1
● при 60 Гц		0,85 ... 1,1
полная начальная пусковая мощность электромагнитной катушки при переменном токе		87 VA
● при 50 Гц		87 VA
● при 60 Гц		87 VA
коэффициент мощности, индуктивный при начальной пусковой мощности		0,72
● при 50 Гц		0,76
● при 60 Гц		0,76
полная мощность удержания электромагнитной катушки при переменном токе		10,5 VA
● при 50 Гц		10,5 VA
● при 60 Гц		9,4 VA
коэффициент мощности, индуктивный при мощности удержания катушки		0,28
● при 50 Гц		0,28
● при 60 Гц		0,28
задержка замыкания
● при переменном токе		8 ... 40 ms
задержка размыкания
● при переменном токе		4 ... 16 ms
длительность электрической дуги		10 ms
остаточный ток электронных устройств при управлении посредством сигнала <0>
● при переменном токе при 230 В макс. допустимо		0,007 A
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием		1
число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием		1
рабочий ток при AC-12 макс.		10 A
рабочий ток при AC-15
● при 230 В расчетное значение		10 A
● при 400 В расчетное значение		3 A
● при 500 В расчетное значение		2 A
● при 690 В расчетное значение		1 A
рабочий ток при DC-12
● при 24 В расчетное значение		10 A
● при 48 В расчетное значение		6 A
● при 60 В расчетное значение		6 A
● при 110 В расчетное значение		3 A
● при 125 В расчетное значение		2 A
● при 220 В расчетное значение		1 A
● при 600 В расчетное значение		0,15 A
рабочий ток при DC-13
● при 24 В расчетное значение		10 A
● при 48 В расчетное значение		2 A
● при 60 В расчетное значение		2 A
● при 110 В расчетное значение		1 A
● при 125 В расчетное значение		0,9 A
● при 220 В расчетное значение		0,3 A
● при 600 В расчетное значение		0,1 A
надежность контакта вспомогательных контактов		одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
отдаваемая механическая мощность [л. с.]
● для 1-фазного двигателя трехфазного тока при 230 В расчетное значение		3 hp
● для 3-фазного электродвигателя при 460/480 В расчетное значение		15 hp
нагрузочная способность контакта вспомогательных контактов согласно UL		A600 / Q600
число файлов UL (CCN)		E31519 (NLDX, NLDX7)
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В		С-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
● для защиты от коротких замыканий главной цепи
— при типе координации 1 требуется		gG: 63 A (690 V, 100 kA)
— при типе координации 2 требуется		gG: 35 A (690 V, 50 kA)
● для защиты вспомогательного выключателя от короткого замыкания требуется		gG: 10 А (690 В, 1 кА)
Монтаж/ крепление/ размеры
монтажное положение		вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
вид креплений последовательный монтаж		Да
вид креплений		винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
высота		85 mm
ширина		61 mm
глубина		97 mm
необходимое расстояние
● при последовательном монтаже
— вперед		0 mm
— назад		0 mm
— вверх		0 mm
— вниз		0 mm
— вбок		0 mm
● до заземленных компонентов
— вперед		0 mm
— назад		0 mm
— вверх		0 mm
— вбок		6 mm
— вниз		0 mm
● до компонентов, находящихся под напряжением
— вперед		0 mm
— назад		0 mm
— вверх		0 mm
— вниз		0 mm
— вбок		6 mm
Подсоединения/ клеммы
исполнение электрического соединения
● для главной цепи		винтовой зажим
● для цепи вспомогательного и оперативного тока		винтовой зажим
● на контакторе для вспомогательных контактов		Винтовое присоединение
● электромагнитной катушки		Винтовое присоединение
вид подключаемых сечений проводов
● для главных контактов
— однопроводной		2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
— однопроводной или многопроводной		2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
— тонкопроволочный с концевой заделкой кабеля		2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
● для проводов американского калибра (AWG) для главных контактов		2x (16 ... 12), 2x (14 ... 8)
вид подключаемых сечений проводов
● для вспомогательных контактов
— однопроводной		2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
— однопроводной или многопроводной		2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
— тонкопроволочный с концевой заделкой кабеля		2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
● для проводов американского калибра (AWG) для вспомогательных контактов		2x (20 ... 16), 2x (18 ... 14)
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов		16 ... 8
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов		20 ... 14
Безопасность
функция изделия
● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1		Да
● принудительная коммутация согласно МЭК 60947-5-1		Нет
Электрическая безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529		IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529		с защитой от вертикального прикосновения пальцем спереди
Дополнительная информация



последнее изменение:		04.04.2026
Дата 08.04.2026	Возможны изменения. © Copyright Siemens 2026
