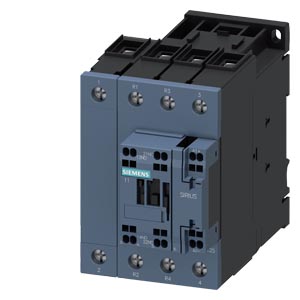

Siemens 3RT2535-3XF40-0LA2 коммутационное устройство

Name: Siemens 3RT2535-3XF40-0LA2 коммутационное устройство
Brand: Siemens
Availability: InStock

2NO+2NC CONTACTOR, AC-1: 60A 110V 4-POLE, 2NO+2NC, SZ: S2, SPRING-LOADED TERMINAL

Купить 3RT25353XF400LA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RT25353XF400LA2

Контактор, 4 НО, AC-1: 60 A/18,5 кВт Ж/д 110 В DC, 4-полюсн., 2 НО + 2 НЗ, типоразмер S2, пружинная клемма

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT25

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● без тока нагрузки типичный

1,5 W

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при постоянном токе

7,7 g / 5 мс, 4,5 g / 10 мс

ударопрочность при синусовом импульсе

● при постоянном токе

12 g / 5 мс, 7 g / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

1,168 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

400 V

рабочий ток

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

60 A

— до 690 В при окружающей температуре 60 °C расчетное значение

55 A

● при AC-3

— при 400 В расчетное значение

35 A

● при AC-4 при 400 В расчетное значение

35 A

мин. сечение в главной цепи

● при макс. расчетном значении AC-1

16 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

22 A

● при 690 В расчетное значение

18,5 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

45 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

11 kW

— при 400 В расчетное значение

18,5 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

11,6 kW

● при 690 В расчетное значение

16,8 kW

частота включений на холостом ходу

● при постоянном токе

500 1/h

частота коммутации

● при AC-4 макс.

300 1/h

Цепь тока управления/ управление

тип напряжения

пост. ток

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

110 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,7

● конечное значение

1,25

исполнение ограничителя перенапряжений

с варистором

пик тока включения

12 A

длительность пика тока включения

20 µs

начальный пусковой ток среднее значение

1,3 A

пиковый начальный пусковой ток

3,1 A

длительность начального пускового тока

230 ms

начальная пусковая мощность электромагнитной катушки при постоянном токе

70 W

мощность удержания электромагнитной катушки при постоянном токе

1,5 W

задержка замыкания

● при постоянном токе

35 ... 110 ms

задержка размыкания

● при постоянном токе

30 ... 55 ms

длительность электрической дуги

10 ... 20 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / P600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 125 A (690 V, 100 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

114 mm

ширина

75 mm

глубина

130 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

● на контакторе для вспомогательных контактов

Соединение с пружинным зажимом

● электромагнитной катушки

Соединение с пружинным зажимом

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

— однопроводной или многопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 – 25 мм²), 1x (1 – 35 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (18 ... 2), 1x (18 ... 1)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

18 ... 1

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

функция изделия связь по шине

Нет

Разрешения Сертификаты

Environment	General Product Approval	Maritime application
Environmental Confirmations
Maritime application		other
		Confirmation

Дополнительная информация

последнее изменение:

11.11.2025

Дата
08.04.2026
