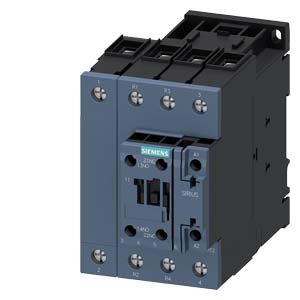

Siemens 3RT2536-1AP00 коммутационное устройство

Name: Siemens 3RT2536-1AP00 коммутационное устройство
Brand: Siemens
Price: 14191 RUB
Availability: InStock

КОНТАКТОР, 4 ПОЛ. (2НО+2НЗ ГЛАВНЫХ КОНТАКТА), AC3:22KW 230V AC 50HZ, 4-POLE, 2NO+2NC, SIZE S2, SCREW TERMINAL 1NO+1NC INTEGRATED

Купить 3RT25361AP00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 14191 руб.

Технические характеристики 3RT25361AP00

Силовой контактор, AC-3 50 A, 22 кВт/400 В 2 НО + 2 НЗ 230 В AC, 50 Гц 4-полюсн. типоразмер S2 винтовой зажим 1 НО + 1 НЗ встроены

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT25

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

4 W

● без тока нагрузки типичный

6,5 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при переменном токе

11,8 g / 5 мс, 7,4 g / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

18,5 g / 5 мс, 11,6 g / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2014

Масса нетто ME

1,147 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочий ток

● при AC-1 до 690 В

— при окружающей температуре 40 °C расчетное значение

70 A

— при окружающей температуре 60 °C расчетное значение

60 A

● при AC-2 при AC-3 при 400 В

— на каждый замыкающий контакт расчетное значение

41 A

— на каждый размыкающий контакт расчетное значение

41 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

25 mm²

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

60 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

45 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В на каждый размыкающий контакт расчетное значение

35 A

— при 24 В на каждый замыкающий контакт расчетное значение

35 A

— при 110 В на каждый размыкающий контакт расчетное значение

1,25 A

— при 110 В на каждый замыкающий контакт расчетное значение

2,5 A

— при 220 В на каждый размыкающий контакт расчетное значение

0,5 A

— при 220 В на каждый замыкающий контакт расчетное значение

1 A

— при 440 В на каждый размыкающий контакт расчетное значение

0,045 A

— при 440 В на каждый замыкающий контакт расчетное значение

0,1 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В на каждый размыкающий контакт расчетное значение

55 A

— при 24 В на каждый замыкающий контакт расчетное значение

55 A

— при 110 В на каждый размыкающий контакт расчетное значение

12,5 A

— при 110 В на каждый замыкающий контакт расчетное значение

25 A

— при 220 В на каждый размыкающий контакт расчетное значение

2,5 A

— при 220 В на каждый замыкающий контакт расчетное значение

5 A

— при 440 В на каждый размыкающий контакт расчетное значение

0,135 A

— при 440 В на каждый замыкающий контакт расчетное значение

0,27 A

рабочая мощность при AC-2 при AC-3

● при 230 В на каждый размыкающий контакт расчетное значение

15 kW

● при 230 В на каждый замыкающий контакт расчетное значение

15 kW

● при 400 В на каждый размыкающий контакт расчетное значение

22 kW

● при 400 В на каждый замыкающий контакт расчетное значение

22 kW

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

546 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

443 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

334 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

241 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

196 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник

4 W

мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник

4 W

частота включений на холостом ходу

● при переменном токе

5 000 1/h

частота коммутации

● при AC-1 макс.

1 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

230 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

190 VA

● при 50 Гц

190 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

0,72

● при 50 Гц

0,72

полная мощность удержания электромагнитной катушки при переменном токе

16 VA

● при 50 Гц

16 VA

коэффициент мощности, индуктивный при мощности удержания катушки

0,37

● при 50 Гц

0,37

задержка замыкания

● при переменном токе

10 ... 80 ms

задержка размыкания

● при переменном токе

10 ... 18 ms

длительность электрической дуги

10 ... 20 ms

исполнение управления коммутационного привода

Переменный ток

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя при 460/480 В расчетное значение

25 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / P600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 160 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 80 A (690 V, 100 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

114 mm

ширина

75 mm

глубина

130 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

50 mm

— вбок

10 mm

— вниз

50 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

50 mm

— вниз

50 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

— однопроводной или многопроводной

2x (1 – 35 мм²), 1x (1 – 50 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 – 25 мм²), 1x (1 – 35 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (18 ... 2), 1x (18 ... 1)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

18 ... 1

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
General Product Approval	EMV	Test Certificates		Maritime application
		Type Test Certificates/Test Report	Special Test Certificate
Maritime application					other
					Confirmation
other	Railway	Dangerous goods
	Special Test Certificate	Transport Information
