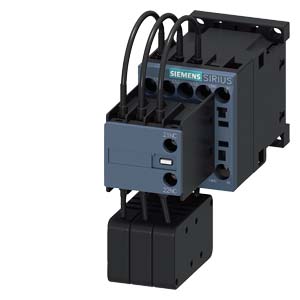

Siemens 3RT2617-1AP03 коммутационное устройство

Name: Siemens 3RT2617-1AP03 коммутационное устройство
Brand: Siemens
Price: 10101 RUB
Availability: InStock

КОНТАКТОР, AC-6B,12.5KVAR/400V, 1NO+1NC, 230 V AC 50/60HZ 3-POLE, SIZE S00 SCREW TERMINAL

Купить 3RT26171AP03 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 10101 руб.

Технические характеристики 3RT26171AP03

Контактор конденсатора AC-6b 12,5 кВАр, /400 В, 1 НО + 1 НЗ, 230 В AC, 50/60 Гц 3-полюсн., типоразмер S00 винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Конденсаторная защита

наименование типа изделия

3RT26

Общие технические данные

типоразмер контактора

S00

дополнение изделия вспомогательный выключатель

Нет

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

1,24 W

● без тока нагрузки типичный

2 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при переменном токе

6,7 g / 5 ms, 4,2 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

10,5 g / 5 ms, 6,6 g / 10 ms

механический ресурс (циклов)

● контактора с насаженным блоком вспомогательных выключателей типичный

3 000 000

электрический ресурс (циклов)

300 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2014

Масса нетто ME

0,346 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочий ток при AC-6b при 690 В при окружающей температуре 60 °C расчетное значение

18 A

рабочая реактивная мощность при AC-6b

● при 230 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

0 ... 7,2 kvar

● при 400 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

0 ... 12,5 kvar

● при 500 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

0 ... 15 kvar

● при 690 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

0 ... 21 kvar

частота включений на холостом ходу

● при переменном токе

500 1/h

частота коммутации при AC-6b

● при 230 В макс.

180 1/h

● при 240 В макс.

180 1/h

● при 400 В макс.

180 1/h

● при 480 В макс.

180 1/h

● при 500 В макс.

180 1/h

● при 600 В макс.

180 1/h

● при 690 В макс.

180 1/h

Цепь тока управления/ управление

тип напряжения

перем. ток

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

230 V

● при 60 Гц расчетное значение

230 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,85 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

49 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

0,8

полная мощность удержания электромагнитной катушки при переменном токе

7,8 VA

коэффициент мощности, индуктивный при мощности удержания катушки

0,25

задержка замыкания

● при переменном токе

9 ... 35 ms

задержка размыкания

● при переменном токе

4 ... 15 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

остаточный ток электронных устройств при управлении посредством сигнала <0>

● при переменном токе при 230 В макс. допустимо

3 mA

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 230 В

6 A

● при 400 В

3 A

● при 690 В

1 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

надежность контакта вспомогательных контактов

0,00000001

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи при типе координации 1 требуется

gG: 40 A (690 V, 50 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

125 mm

ширина

45 mm

глубина

120 mm

необходимое расстояние

● при последовательном монтаже вбок

10 mm

● до заземленных компонентов вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной
