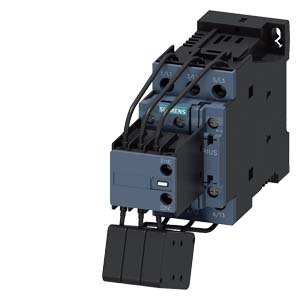

Siemens 3RT2626-1BF45 коммутационное устройство

Name: Siemens 3RT2626-1BF45 коммутационное устройство
Brand: Siemens
Price: 11945 RUB
Availability: InStock

Контактор конденсатора AC-6b 20 кВАр, /400 В, 1 НО + 2 НЗ, 110 В DC 3-полюсн., типоразмер S0 винтовой зажим

Купить 3RT26261BF45 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 11945 руб.

Технические характеристики 3RT26261BF45

Контактор конденсатора AC-6b 20 кВАр, /400 В, 1 НО + 2 НЗ, 110 В DC 3-полюсн., типоразмер S0 винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Конденсаторная защита

наименование типа изделия

3RT26

Общие технические данные

типоразмер контактора

дополнение изделия вспомогательный выключатель

Нет

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

1,6 W

● без тока нагрузки типичный

5,9 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при постоянном токе

10g / 5 ms, 7,5g / 10 ms

ударопрочность при синусовом импульсе

● при постоянном токе

15 g / 5 ms, 10g / 10 ms

механический ресурс (циклов)

● контактора с насаженным блоком вспомогательных выключателей типичный

3 000 000

электрический ресурс (циклов)

200 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2014

Масса нетто ME

0,72 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочий ток при AC-6b при 690 В при окружающей температуре 60 °C расчетное значение

29 A

рабочая реактивная мощность при AC-6b

● при 230 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

4 ... 11,5 kvar

● при 400 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

7 ... 20 kvar

● при 500 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

8 ... 25 kvar

● при 690 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

11 ... 34 kvar

частота включений на холостом ходу

● при постоянном токе

500 1/h

частота коммутации при AC-6b

● при 230 В макс.

100 1/h

● при 240 В макс.

100 1/h

● при 400 В макс.

100 1/h

● при 480 В макс.

100 1/h

● при 500 В макс.

100 1/h

● при 600 В макс.

100 1/h

● при 690 В макс.

100 1/h

Цепь тока управления/ управление

тип напряжения

пост. ток

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

110 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

начальная пусковая мощность электромагнитной катушки при постоянном токе

5,9 W

мощность удержания электромагнитной катушки при постоянном токе

5,9 W

задержка замыкания

● при постоянном токе

50 ... 170 ms

задержка размыкания

● при постоянном токе

15 ... 18 ms

длительность электрической дуги

10 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 230 В

6 A

● при 400 В

3 A

● при 690 В

1 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

надежность контакта вспомогательных контактов

0,00000001

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

число файлов UL (CCN)

E31519 (NLDX, NLDX7)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи при типе координации 1 требуется

gG: 63 A (690 V, 50 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

135 mm

ширина

45 mm

глубина

165 mm

необходимое расстояние

● при последовательном монтаже вбок

10 mm

● до заземленных компонентов вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

● многопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

● однопроводной или многопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 2x 12

вид подключаемых мин. сечений для главных контактов при AC-6b

● при 40 °C

1x 10 мм²

● при 60 °C

2x 10 мм²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

16 ... 8

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Нет

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

2.47 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

104 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.226 kg

● потенциал парникового эффекта [CO2 eq] / всего

106 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	EMV	Test Certificates	Maritime application
		Type Test Certificates/Test Report
other			Dangerous goods
	Miscellaneous	Confirmation	Transport Information
