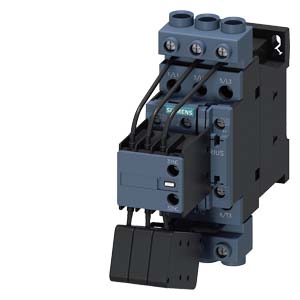

Siemens 3RT2628-1AB05 коммутационное устройство

Name: Siemens 3RT2628-1AB05 коммутационное устройство
Brand: Siemens
Price: 12901 RUB
Availability: InStock

Контактор конденсатора AC-6b 33 кВАр, /400 В, 1 НО + 2 НЗ, 24 В AC, 50 Гц 3-полюсн., типоразмер S0 винтовой зажим

Купить 3RT26281AB05 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 12901 руб.

Технические характеристики 3RT26281AB05

Контактор конденсатора AC-6b 33 кВАр, /400 В, 1 НО + 2 НЗ, 24 В AC, 50 Гц 3-полюсн., типоразмер S0 винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Конденсаторная защита

наименование типа изделия

3RT26

Общие технические данные

типоразмер контактора

дополнение изделия вспомогательный выключатель

Нет

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

3,8 W

● без тока нагрузки типичный

2,5 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

690 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

6 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при переменном токе

8,3 g / 5 ms, 5,3 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

13,5 g / 5 ms, 8,3 g / 10 ms

механический ресурс (циклов)

● контактора с насаженным блоком вспомогательных выключателей типичный

3 000 000

электрический ресурс (циклов)

150 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2014

Масса нетто ME

0,659 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочий ток при AC-6b при 690 В при окружающей температуре 60 °C расчетное значение

47,6 A

рабочая реактивная мощность при AC-6b

● при 230 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

6 ... 19 kvar

● при 400 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

11 ... 33 kvar

● при 500 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

14 ... 41 kvar

● при 690 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

19 ... 57 kvar

частота включений на холостом ходу

● при переменном токе

500 1/h

частота коммутации при AC-6b

● при 230 В макс.

100 1/h

● при 240 В макс.

100 1/h

● при 400 В макс.

100 1/h

● при 480 В макс.

70 1/h

● при 500 В макс.

65 1/h

● при 600 В макс.

45 1/h

● при 690 В макс.

36 1/h

Цепь тока управления/ управление

тип напряжения

перем. ток

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

77 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

0,82

полная мощность удержания электромагнитной катушки при переменном токе

9,8 VA

коэффициент мощности, индуктивный при мощности удержания катушки

0,25

задержка замыкания

● при переменном токе

8 ... 40 ms

задержка размыкания

● при переменном токе

4 ... 16 ms

длительность электрической дуги

10 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

остаточный ток электронных устройств при управлении посредством сигнала <0>

● при переменном токе при 230 В макс. допустимо

7 mA

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 230 В

6 A

● при 400 В

3 A

● при 690 В

1 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

надежность контакта вспомогательных контактов

0,00000001

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

число файлов UL (CCN)

E31519 (NLDX, NLDX7)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи при типе координации 1 требуется

gG: 100 A (690 V, 50 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

150 mm

ширина

45 mm

глубина

155 mm

необходимое расстояние

● при последовательном монтаже вбок

10 mm

● до заземленных компонентов вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной

1x (2,5 ... 25 мм²)

● многопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

● однопроводной или многопроводной

1x (2,5 ... 25 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (2,5 ... 16 мм²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 2x 12

вид подключаемых мин. сечений для главных контактов при AC-6b

● при 40 °C

1x 16 мм²

● при 60 °C

1x 25 мм²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

10 ... 4

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Нет

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

2.47 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

104 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.226 kg

● потенциал парникового эффекта [CO2 eq] / всего

106 kg

Environment	General Product Approval	Maritime application
Environmental Confirmations
Maritime application	other
	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
08.04.2026
