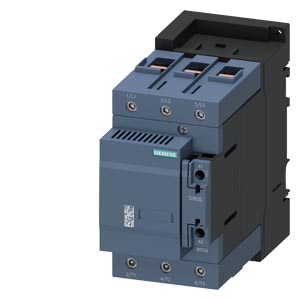

Siemens 3RT2645-1NF35 коммутационное устройство

Name: Siemens 3RT2645-1NF35 коммутационное устройство
Brand: Siemens
Price: 43386 RUB
Availability: InStock

Контактор конденсатора AC-6b 75 кВАр, /400 В, 2 НЗ, 50–60 Гц AC/83–155 В DC 3-полюсн., типоразмер S3 винтовой зажим

Купить 3RT26451NF35 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 43386 руб.

Технические характеристики 3RT26451NF35

Контактор конденсатора AC-6b 75 кВАр, /400 В, 2 НЗ, 50–60 Гц AC/83–155 В DC 3-полюсн., типоразмер S3 винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Конденсаторная защита

наименование типа изделия

3RT26

Общие технические данные

типоразмер контактора

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

5,3 W

● без тока нагрузки типичный

3 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

400 V

ударопрочность при прямоугольном импульсе

● при переменном токе

10,3 g / 5 ms, 6,7 g / 10 ms

● при постоянном токе

6,7 г / 5 мс, 4 г / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

16,3 g / 5 ms, 10,5 g / 10 ms

● при постоянном токе

10,6 г / 5 мс, 6,3 г / 10 мс

механический ресурс (циклов)

● контактора с насаженным блоком вспомогательных выключателей типичный

3 000 000

электрический ресурс (циклов)

200 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

06/26/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

1,9 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочий ток при AC-6b при 690 В при окружающей температуре 60 °C расчетное значение

108 A

рабочая реактивная мощность при AC-6b

● при 230 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

14 ... 43 kvar

● при 400 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

25 ... 75 kvar

● при 500 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

31 ... 94 kvar

● при 690 В при 50/60 Гц при окружающей температуре 60 °C расчетное значение

43 ... 129 kvar

частота включений на холостом ходу

● при переменном токе

500 1/h

● при постоянном токе

500 1/h

частота коммутации при AC-6b

● при 230 В макс.

200 1/h

● при 240 В макс.

200 1/h

● при 400 В макс.

80 1/h

● при 480 В макс.

53 1/h

● при 500 В макс.

53 1/h

● при 600 В макс.

30 1/h

● при 690 В макс.

30 1/h

Цепь тока управления/ управление

тип напряжения

AC/DC

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

83 ... 155 V

● при 60 Гц расчетное значение

83 ... 155 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

оперативное напряжение питания при постоянном токе расчетное значение

83 ... 155 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,8 ... 1,1

пик тока включения

1,5 A

длительность пика тока включения

50 µs

начальный пусковой ток среднее значение

1,1 A

пиковый начальный пусковой ток

2,7 A

длительность начального пускового тока

150 ms

ток удержания среднее значение

15 mA

полная начальная пусковая мощность электромагнитной катушки при переменном токе

163 VA

полная мощность удержания электромагнитной катушки при переменном токе

3,1 VA

начальная пусковая мощность электромагнитной катушки при постоянном токе

76 W

мощность удержания электромагнитной катушки при постоянном токе

1,8 W

задержка замыкания

● при переменном токе

50 ... 70 ms

● при постоянном токе

50 ... 70 ms

задержка размыкания

● при переменном токе

38 ... 57 ms

● при постоянном токе

38 ... 57 ms

длительность электрической дуги

10 ... 20 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 230 В

6 A

● при 400 В

3 A

● при 690 В

0 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

надежность контакта вспомогательных контактов

0,00000001

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи при типе координации 1 требуется

gG: 250 A (690 V, 50 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

140 mm

ширина

80 mm

глубина

152 mm

необходимое расстояние

● при последовательном монтаже вбок

10 mm

● до заземленных компонентов вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (10 ... 16 mm²)

● многопроводной

2x (10 ... 70 mm²), 1x (10 ... 70 mm²)

● однопроводной или многопроводной

2x (10 ... 70 mm²), 1x (10 ... 70 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (10 ... 50 mm²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 2x 12

вид подключаемых мин. сечений для главных контактов при AC-6b

● при 40 °C

1x 50 мм²

● при 60 °C

2x 35 мм²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Нет

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

2.47 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

104 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.226 kg

● потенциал парникового эффекта [CO2 eq] / всего

106 kg

Environment		General Product Approval
	Environmental Confirmations
General Product Approval		EMV	Test Certificates	Maritime application
			Type Test Certificates/Test Report
Maritime application	other		Dangerous goods
		Confirmation	Transport Information

Дополнительная информация

последнее изменение:

04.04.2026

Дата
08.04.2026

Техническая документация по 3RT2645-1NF35

SIRIUS_cat_Sim.pdf
размер: 13.48 Мб, страниц: 52
Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, размер: 13.23 Мб, страниц: 3
Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, размер: 666.39 Кб, страниц: 3
Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, размер: 5.74 Мб, страниц: 4
Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, размер: 254.45 Кб, страниц: 4
Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, размер: 3.66 Мб, страниц: 24
