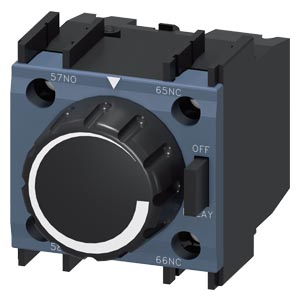

Siemens 3RT2927-2PR01 коммутационное устройство

Name: Siemens 3RT2927-2PR01 коммутационное устройство
Brand: Siemens
Price: 6737 RUB
Availability: InStock

Вспомогательный выключатель с пневматической задержкой по времени, off delayed 1-30 s, 1 NO + 1 NC, for mounting to contactors 3RT202

Купить 3RT29272PR01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6737 руб.

Технические характеристики 3RT29272PR01

пневматический блок реле времени с задержкой отпускания 0,1 ... 30 с 1 НО + 1 НЗ, для контакторов двигателя типоразмера S0 !!! Снято с производства!!!

торговая марка изделия

SIRIUS

наименование изделия

пневматический блок задержки

исполнение изделия

с выдержкой времени выключения

наименование типа изделия

3RT29

Общие технические данные

сертификат соответствия

CE / UL / CSA / CCC

типоразмер контактора

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

степень защиты IP с лицевой стороны

IP20

механический ресурс (циклов) типичный

3 000 000

механический ресурс (циклов)

● с контактором 3RT2.2

3 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

200 000

регулируемая время задержки отпускания

1 ... 30 s

относительная точность задержки срабатывания/ отпускания

10 %

принцип действия

пневматический

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,09 kg

Переключательная функция

функция коммутации

● с задержкой срабатывания

Нет

● с задержкой отпускания

Да

число размыкающих контактов с задержкой срабатывания

число замыкающих контактов с задержкой срабатывания

рабочий ток при AC-15

● при 500 В расчетное значение

2,5 A

● при 690 В расчетное значение

1,5 A

рабочий ток вспомогательных контактов при AC-14

● при 230 В

6 A

● при 400 В

4 A

● при 500 В

2,5 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 230 В

6 A

● при 400 В

4 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

4 A

● при 48 В

2 A

● при 110 В

0,7 A

● при 220 В

0,3 A

● при 440 В

0,15 A

Условия окружающей среды

окружающая температура

● при эксплуатации

0 ... 60 °C

● при хранении

-50 ... +80 °C

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG 10 A с током короткого замыкания Ik = 1 kA по IEC 60947-5-1

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

втычной

высота

45 mm

ширина

45 mm

глубина

60 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (18 ... 14), 2x (20 ... 16)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14
