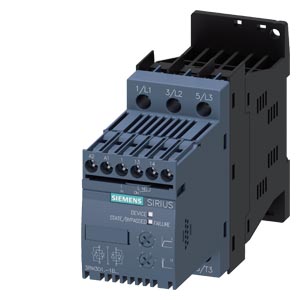

    Siemens 3RW3013-1BB04 Устройство плавного пуска

    Устройство плавного пуска 3RW3013-1BB04

    Устройство плавного пуска 3RW30131BB04

    УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S00, 3.6A, 1.5КВТ/400V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 200-480V AC, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24V AC/DC, ВИНТОВЫЕ КЛЕММЫ

    Аппарат плавного пуска SIRIUS 3RW3013-1BB04

    Аппараты плавного пуска Siemens обеспечивают щадящий режим для подключенных двигателей, уменьшая пусковой момент. Блок питания защищается от опасных пиков путем уменьшения потребления тока во время запуска. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.

    Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.

    Области применения 3RW30131BB04

    Устройства плавного пуска (УПП) Siemens Sirius 3RW обеспечивает плавный пуск и выбег трехфазных асинхронных двигателей. Везде, где до настоящего времени применялись пускатели с переключением со звезды на треугольник, например, на ленточных транспортерах, компрессорах, шлифовальных станках, пилах, текстильных машинах, мешалках и т.д.

    Достоинства плавных пускателей Siemens Sirius 3RW3013-1BB04

    Технические характеристики 3RW30131BB04

    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750
    SIRIUS SOFT STARTER, SIZE S00, 3.6A, 1.5KW/400V, 40 DEGREES, 200-480V AC, 24V AC/DC, SCREW TERMINALS
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Характеристики продукта
    встроенная контактная система шунтирования да
    тиристоры да
    Функция продукта
    функция самозащиты прибора нет
    защита двигателя от перегрузки нет
    оценка защиты двигателя термисторами нет
    внешний сброс нет
    регулируемое ограничение тока нет
    схема соединения треугольником нет
    Компонент продукта Выход для моторного тормоза нет
    Условное обозначение согласно DIN EN 61346-2 Q
    G
    Силовая электроника:
    Наименование продукта Устройство плавного пуска для стандартного применения
    Рабочий ток
    при 40 °C расчетное значение A 3,6
    при 50 °C расчетное значение A 3,3
    при 55 °C расчетное значение
    при 60 °C расчетное значение A 3
    Рабочий ток для трёхфазного двигателя при схеме соединения треугольником
    при 40 °C расчетное значение
    при 50 °C расчетное значение
    при 60 °C расчетное значение
    Отдаваемая механическая мощность для трёхфазного двигателя
    при 230 В
    — при стандартной схеме при 40 °C расчетное значение W 700
    — при схеме соединения треугольником при 40 °C расчетное значение
    при 400 В
    — при стандартной схеме при 40 °C расчетное значение W 1 500
    — при схеме соединения треугольником при 40 °C расчетное значение
    при 500 В
    — при стандартной схеме при 40 °C расчетное значение
    — при схеме соединения треугольником при 40 °C расчетное значение
    при 690 В при стандартной схеме при 40 °C расчетное значение
    при 1000 В при стандартной схеме при 40 °C расчетное значение
    при 115 В при стандартной схеме при 40 °C расчетное значение
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 110/120 В при стандартной схеме при 50 °C расчетное значение
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 200/208 В при стандартной схеме при 50 °C расчетное значение hp 0,5
    Рабочая частота расчетное значение Hz 50 ... 60
    относительный отрицательный допуск рабочей частоты % -10
    относительный положительный допуск рабочей частоты % 10
    рабочее напряжение при стандартной схеме расчетное значение V 200 ... 480
    относительный отрицательный допуск рабочего напряжения при стандартной схеме % -15
    относительный положительный допуск рабочего напряжения при стандартной схеме % 10
    рабочее напряжение при схеме соединения треугольником расчетное значение
    относительный отрицательный допуск рабочего напряжения при схеме соединения треугольником
    относительный положительный допуск рабочего напряжения при схеме соединения треугольником
    Надёжность контакта вспомогательных контактов
    Минимальная нагрузка в % от I_M % 10
    Регулируемый номинальный ток для защиты двигателя от перегрузки минимальное номинальное значение
    Постоянный рабочкий ток в % от I_e при 40 °C % 115
    Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое W 0,25
    Электроника управления:
    Вид напряжения управляющего напряжения питания AC/DC
    Частота питающего напряжения цепи управления 1 расчетное значение Hz 50
    Частота питающего напряжения цепи управления 2 расчетное значение Hz 60
    относительный отрицательный допуск частоты управляющего напряжения питания % -10
    относительный положительный допуск частоты управляющего напряжения питания % 10
    Управляющее напряжение питания 1 при переменном токе
    при 50 Гц расчетное значение V 24
    при 60 Гц расчетное значение V 24
    Управляющее напряжение питания 1 при переменном токе при 50 Гц
    Управляющее напряжение питания 1 при переменном токе при 60 Гц
    относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц % -20
    относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц % 20
    Управляющее напряжение питания 1 при постоянном токе расчетное значение V 24
    Управляющее напряжение питания 1 при постоянном токе
    относительный отрицательный допуск управляющего напряжения питания при постоянном токе % -20
    относительный положительный допуск управляющего напряжения питания при постоянном токе % 20
    Исполнение индикации для сигнала ошибки красный
    Данные по механике:
    Габаритные размеры прибора управления двигателем S00
    Ширина mm 45
    Высота mm 95
    Глубина mm 150
    Вид крепления Винтовое и защёлкивающееся крепление
    Монтажное положение при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад
    соблюдаемое расстояние при рядном монтаже
    сверху mm 60
    спереди
    сбоку mm 15
    сзади
    снизу mm 40
    Высота установки при высоте над уровнем моря m 5 000
    Длина проводки максимальное m 300
    Число полюсов для главной электрической цепи 3
    Подсоединения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи винтовой зажим/td>
    для вспомогательных цепей и цепей управления винтовой зажим
    Количество размыкающих контактов для вспомогательных контактов 0
    Количество замыкающих контактов для вспомогательных контактов 1
    Количество переключающих контактов для вспомогательных контактов 0
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника
    однопроводный 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
    тонкопроволочный с обработкой концов жил 2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм)
    тонкопроволочный без заделки концов кабеля
    многопроводный
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании заднего клеммника
    однопроводный
    тонкопроволочный с обработкой концов жил
    тонкопроволочный без заделки концов кабеля
    многопроводный
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании обоих клеммников
    однопроводный
    тонкопроволочный с обработкой концов жил
    тонкопроволочный без заделки концов кабеля
    многопроводный
    Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы
    при использовании заднего клеммника
    при использовании переднего клеммника 2x (16 ... 10)
    при использовании обоих клеммников
    Вид подключаемых поперечных сечений проводов для кабельного наконечника согласно DIN-стандарту для главных контактов
    тонкопроволочный
    многопроводный
    Вид подключаемых поперечных сечений проводов для главных контактов
    однопроводный
    тонкопроволочный с обработкой концов жил
    Вид подключаемых поперечных сечений проводов для вспомогательных контактов
    однопроводный 2x (0,5 ... 2,5 мм)
    тонкопроволочный с обработкой концов жил 2x (0,5 ... 1,5 мм)
    Вид подключаемых поперечных сечений проводов при проводах AWG
    для главных контактов
    для вспомогательных контактов 2x (20 ... 14)
    для вспомогательных контактов тонкопроволочный с обработкой концов жил 2x (20 ... 16)
    Условия окружающей среды:
    Температура окружающей среды
    во время эксплуатации °C -25 ... +60
    во время хранения °C -40 ... +80
    Температура выхода из диапазона °C 40
    Степень защиты IP IP20
    Сертификаты/ допуски к эксплуатации:
    Номинальная нагрузка UL/CSA:
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя
    при 200/208 В
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    при 220/230 В
    — при стандартной схеме при 50 °C расчетное значение hp 0,5
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    при 460/480 В
    — при стандартной схеме при 50 °C расчетное значение hp 1,5
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    при 575/600 В
    — при стандартной схеме при 50 °C расчетное значение
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    Допустимая нагрузка вспомогательных контактов согласно UL B300 / R300
    Дополнительная информация
    3RW3013-1BB04
    3RW3013-1BB04
    последнее изменение: 07.07.2016
