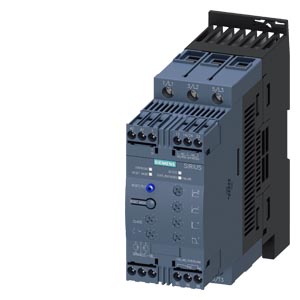

    Siemens 3RW4038-1BB04 устройство плавного пуска

    Siemens 3RW4038-1BB04 устройство плавного пуска

    УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S2, 72A, 37КВТ/400V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 200-480V AC, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24V AC/DC, ВИНТОВЫЕ КЛЕММЫ

    Купить 3RW40381BB04 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 92314 руб.

    Технические характеристики 3RW40381BB04

    		 Устройство плавного пуска SIRIUS S2 72 A, 37 кВт/400 В, 40 °C 200–480 В AC, 24 В AC/DC, винтовые клеммы
    Общие технические данные
    торговая марка изделия SIRIUS
    наименование изделия Устройство плавного пуска
    комплектация изделия
    ● встроенная контактная система шунтирования Да
    ● тиристоры Да
    функция изделия
    ● функция собственной защиты устройства Да
    ● защита двигателя от перегрузки Да
    ● анализ термисторной защиты двигателя Нет
    ● внешний сброс Да
    ● регулируемый ограничитель тока Да
    ● схема соединения соединения звездой с внутренним треугольником Нет
    компонент изделия выход для тормоза двигателя Нет
    напряжение развязки расчетное значение 600 V
    степень загрязнения 3, согласно IEC 60947-4-2
    запирающее напряжение тиристора макс. 1 600 V
    справочный идентификатор согласно DIN EN 61346-2 Q
    справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 G
    Силовая электроника
    рабочий ток
    ● при 40 °C расчетное значение 72 A
    ● при 50 °C расчетное значение 62 A
    ● при 60 °C расчетное значение 60 A
    отдаваемая механическая мощность для трехфазного двигателя
    ● при 230 В
    — при стандартной схеме соединения при 40 °C расчетное значение 22 kW
    ● при 400 В
    — при стандартной схеме соединения при 40 °C расчетное значение 37 kW
    отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя при 200/208 В при стандартной схеме соединения при 50 °C расчетное значение 20 hp
    рабочая частота расчетное значение 50 ... 60 Hz
    относительный отрицательный допуск рабочей частоты -10 %
    относительный положительный допуск рабочей частоты 10 %
    рабочее напряжение при стандартной схеме соединения расчетное значение 200 ... 480 V
    относительный отрицательный допуск рабочего напряжения при стандартной схеме соединения -15 %
    относительный положительный допуск рабочего напряжения при стандартной схеме соединения 10 %
    мин. нагрузка [%] 20 %
    регулируемый ток двигателя для защиты двигателя от перегрузки мин. ном. значение 35 A
    длительный рабочий ток [% от Ie] при 40 °C 115 %
    мощность потерь [Вт] при рабочем токе при 40 °C при эксплуатации типичный 15 W
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания AC/DC
    частота оперативного напряжения питания 1 расчетное значение 50 Hz
    частота оперативного напряжения питания 2 расчетное значение 60 Hz
    относительный отрицательный допуск частоты оперативного напряжения питания -10 %
    относительный положительный допуск частоты оперативного напряжения питания 10 %
    оперативное напряжение питания 1 при переменном токе
    ● при 50 Гц расчетное значение 24 V
    ● при 60 Гц расчетное значение 24 V
    относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц -20 %
    относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц 20 %
    относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц -20 %
    относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц 20 %
    оперативное напряжение питания 1 при постоянном токе расчетное значение 24 V
    относительный отрицательный допуск оперативного напряжения питания при постоянном токе -20 %
    относительный положительный допуск оперативного напряжения питания при постоянном токе 20 %
    исполнение индикатора для сигнала ошибки красный
    Данные по механике
    типоразмер блока управления двигателем S2
    ширина 55 mm
    высота 160 mm
    глубина 170 mm
    вид креплений Винтовое и защёлкивающееся крепление
    монтажное положение с дополнительным вентилятором: при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22,5° откидываемый вперед и назад без дополнительного ветилятора: при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад
    необходимое расстояние при последовательном монтаже
    ● вверх 60 mm
    ● вбок 30 mm
    ● вниз 40 mm
    длина кабеля макс. 300 m
    число полюсов для главной цепи 3
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 2
    число переключающих контактов для вспомогательных контактов 1
    вид подключаемых сечений проводов для главных контактов для рамной клеммы при использовании переднего клеммного соединения
    ● однопроводной 2x (1,5 ... 16 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 0,75 ... 25 мм²
    ● многопроводной 0,75 ... 35 мм²
    вид подключаемых сечений проводов для главных контактов для рамной клеммы при использовании заднего клеммного соединения
    ● однопроводной 2x (1,5 ... 16 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 1,5 ... 25 мм²
    ● многопроводной 1,5 ... 35 мм²
    вид подключаемых сечений проводов для главных контактов для рамной клеммы при использовании обоих клеммных соединений
    ● однопроводной 2x (1,5 ... 16 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (1,5 ... 16 мм²)
    ● многопроводной 2x (1,5 ... 25 мм²)
    вид подключаемых сечений проводов для проводов американского калибра (AWG) для главных контактов для рамной клеммы
    ● при использовании заднего клеммного соединения 16 ... 2
    ● при использовании переднего клеммного соединения 18 ... 2
    ● при использовании обоих клеммных соединений 2x (16 ... 2)
    вид подключаемых сечений проводов для вспомогательных контактов
    ● однопроводной 2x (0,5 ... 2,5 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²)
    вид подключаемых сечений проводов для проводов американского калибра (AWG)
    ● для вспомогательных контактов 2x (20 ... 14)
    ● для вспомогательных контактов тонкопроволочный с концевой заделкой кабеля 2x (20 ... 16)
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря 5 000 m
    экологическая категория
    ● при транспортировке согласно МЭК 60721 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
    ● при хранении согласно МЭК 60721 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
    ● при эксплуатации согласно МЭК 60721 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +80 °C
    ухудшение температуры 40 °C
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Номинальная нагрузка UL/CSA
    отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя
    ● при 220/230 В
    — при стандартной схеме соединения при 50 °C расчетное значение 20 hp
    ● при 460/480 В
    — при стандартной схеме соединения при 50 °C расчетное значение 40 hp
    нагрузочная способность контакта вспомогательных контактов согласно UL B300 / R300
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 26.9 kg
    ● потенциал парникового эффекта [CO2 eq] / в процессе сбыта 0.324 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 158 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -4.56 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 181 kg
    Environment General Product Approval

    Environmental Confirmations

    CCC

    EAC

    Дополнительная информация
    3RW4038-1BB04
    3RW4038-1BB04
    последнее изменение: 12.02.2026
    Дата
    09.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RW4038-1BB04
