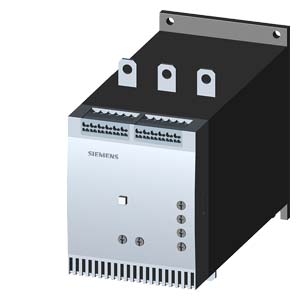

    Siemens 3RW4056-2BB45 Устройство плавного пуска

    Устройство плавного пуска 3RW4056-2BB45

    Устройство плавного пуска 3RW40562BB45

    УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S6, 162 A, 110 КВТ/500 V, 40 ГРАД., 400-600 V AC, НОМИАНЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 230 В АС, ПРУЖИННЫЕ КОНТАКТЫ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ

    Аппарат плавного пуска SIRIUS 3RW4056-2BB45

    Устройства плавного пуска Siemens 3RW40 бладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности). Устройства плавного пуска Siemens 3RW40 являются частью модульной системы SIRIUS. В результате этого, они имеют идентичные размеры и схемы подключения. Благодаря своиv особо компактным размерам, устройства плавного пуска SIRIUS 3RW40 в два раза меньше по сравнению с устройствами пуска «звезда-треугольник», поэтому они занимают минимальное пространство в шкафу управления. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.

    Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.

    Области применения 3RW40562BB45

    Устройства плавного пуска мощностью до 250 кВт (при 400 В) подходят для стандартного применения в 3-фазных сетях и предназначены для плавного пуска/остановки 3-фазных асинхронных двигателей. Они позволяют избежать бросков тока и вращающего момента, которые возникают при использовании устройств пуска «звезда-треугольник». Основные типовые применения: вентиляторы, насосы, строительные машины, прессы, эскалаторы, транспортеры, системы кондиционирования воздуха, сборочные линии, компрессоры и охладители, рабочие механизмы, мешалки, центрифуги

    Достоинства плавных пускателей Siemens Sirius 3RW4056-2BB45

    Защитные функции мотора

    Защитные функции УПП

    Технические характеристики 3RW40562BB45

    SIRIUS SOFT STARTER, S6, 162 A, 110 KW/500 V, 40 DEG., 400-600 V AC, 230 V AC, CAGE CLAMP TERMINALS
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Характеристики продукта
    встроенная контактная система шунтирования да
    тиристоры да
    Функция продукта
    функция самозащиты прибора да
    защита двигателя от перегрузки да
    оценка защиты двигателя термисторами нет
    внешний сброс да
    регулируемое ограничение тока да
    схема соединения треугольником нет
    Компонент продукта Выход для моторного тормоза нет
    Условное обозначение согласно DIN EN 61346-2 Q
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 G
    Силовая электроника:
    Наименование продукта Устройство плавного пуска для стандартного применения
    Рабочий ток
    при 40 °C расчетное значение A 162
    при 50 °C расчетное значение A 145
    при 60 °C расчетное значение A 125
    Отдаваемая механическая мощность для трёхфазного двигателя
    при 400 В
    — при стандартной схеме при 40 °C расчетное значение W 90 000
    при 500 В
    — при стандартной схеме при 40 °C расчетное значение W 110 000
    Рабочая частота расчетное значение Hz 50 ... 60
    относительный отрицательный допуск рабочей частоты % -10
    относительный положительный допуск рабочей частоты % 10
    рабочее напряжение при стандартной схеме расчетное значение V 400 ... 600
    относительный отрицательный допуск рабочего напряжения при стандартной схеме % -15
    относительный положительный допуск рабочего напряжения при стандартной схеме % 10
    Минимальная нагрузка в % от I_M % 20
    Регулируемый номинальный ток для защиты двигателя от перегрузки минимальное номинальное значение A 87
    Постоянный рабочкий ток в % от I_e при 40 °C % 115
    Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое W 75
    Электроника управления:
    Вид напряжения управляющего напряжения питания Переменный ток
    Частота питающего напряжения цепи управления 1 расчетное значение Hz 50
    Частота питающего напряжения цепи управления 2 расчетное значение Hz 60
    относительный отрицательный допуск частоты управляющего напряжения питания % -10
    относительный положительный допуск частоты управляющего напряжения питания % 10
    Управляющее напряжение питания 1 при переменном токе
    при 50 Гц расчетное значение V 230
    при 60 Гц расчетное значение V 230
    относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц % -15
    относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц % 10
    Исполнение индикации для сигнала ошибки красный
    Данные по механике:
    Габаритные размеры прибора управления двигателем S6
    Ширина mm 120
    Высота mm 198
    Глубина mm 250
    Вид крепления винтовое крепление
    Монтажное положение с дополнительным вентилятором: при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22,5° откидываемый вперед и назад без дополнительного ветилятора: при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад
    соблюдаемое расстояние при рядном монтаже
    сверху mm 100
    сбоку mm 5
    снизу mm 75
    Высота установки при высоте над уровнем моря m 5 000
    Длина проводки максимальное m 300
    Число полюсов для главной электрической цепи 3
    Подсоединения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи шинный зажим
    для вспомогательных цепей и цепей управления пружинный зажим
    Количество размыкающих контактов для вспомогательных контактов 0
    Количество замыкающих контактов для вспомогательных контактов 2
    Количество переключающих контактов для вспомогательных контактов 1
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника
    тонкопроволочный с обработкой концов жил 16 ... 70 мм
    тонкопроволочный без заделки концов кабеля 16 ... 70 мм
    многопроводный 16 ... 70 мм
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании заднего клеммника
    тонкопроволочный с обработкой концов жил 16 ... 70 мм
    тонкопроволочный без заделки концов кабеля 16 ... 70 мм
    многопроводный 16 ... 70 мм
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании обоих клеммников
    тонкопроволочный с обработкой концов жил max. 1x 50 мм, 1x 70 мм
    тонкопроволочный без заделки концов кабеля макс. 1x 50 мм, 1x 70 мм
    многопроводный макс. 2x 70 мм
    Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы
    при использовании заднего клеммника 6 ... 2/0
    при использовании переднего клеммника 6 ... 2/0
    при использовании обоих клеммников макс. 2x 1/0
    Вид подключаемых поперечных сечений проводов для кабельного наконечника согласно DIN-стандарту для главных контактов
    тонкопроволочный 16 ... 95 мм
    многопроводный 25 ... 120 мм
    Вид подключаемых поперечных сечений проводов для вспомогательных контактов
    однопроводный 2x (0,25 ... 1,5 мм)
    тонкопроволочный с обработкой концов жил 2x (0,25 ... 1,5 мм)
    Вид подключаемых поперечных сечений проводов при проводах AWG
    для главных контактов 4 ... 250 kcmil
    для вспомогательных контактов 2x (24 ... 16)
    Условия окружающей среды:
    Температура окружающей среды
    во время эксплуатации °C -25 ... +60
    во время хранения °C -40 ... +80
    Температура выхода из диапазона °C 40
    Степень защиты IP IP00
    Сертификаты/ допуски к эксплуатации:
    Номинальная нагрузка UL/CSA:
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя
    при 460/480 В
    — при стандартной схеме при 50 °C расчетное значение hp 100
    при 575/600 В
    — при стандартной схеме при 50 °C расчетное значение hp 150
    Допустимая нагрузка вспомогательных контактов согласно UL B300 / R300
    Дополнительная информация
    3RW40562BB45
    3RW40562BB45
    последнее изменение: 04.06.2016
