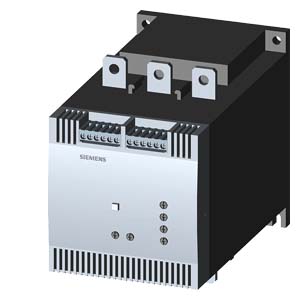

    Siemens 3RW4074-6BB44 Устройство плавного пуска

    Устройство плавного пуска 3RW4074-6BB44

    Устройство плавного пуска 3RW40746BB44

    УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S12, 280 A, 160 КВТ/400 V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 200-460 В АС, НОМИАНЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 230 В АС, ВИНТ. КОНТАКТЫ

    Аппарат плавного пуска SIRIUS 3RW4074-6BB44

    Устройства плавного пуска Siemens 3RW40 бладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности). Устройства плавного пуска Siemens 3RW40 являются частью модульной системы SIRIUS. В результате этого, они имеют идентичные размеры и схемы подключения. Благодаря своиv особо компактным размерам, устройства плавного пуска SIRIUS 3RW40 в два раза меньше по сравнению с устройствами пуска «звезда-треугольник», поэтому они занимают минимальное пространство в шкафу управления. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.

    Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.

    Области применения 3RW40746BB44

    Устройства плавного пуска мощностью до 250 кВт (при 400 В) подходят для стандартного применения в 3-фазных сетях и предназначены для плавного пуска/остановки 3-фазных асинхронных двигателей. Они позволяют избежать бросков тока и вращающего момента, которые возникают при использовании устройств пуска «звезда-треугольник». Основные типовые применения: вентиляторы, насосы, строительные машины, прессы, эскалаторы, транспортеры, системы кондиционирования воздуха, сборочные линии, компрессоры и охладители, рабочие механизмы, мешалки, центрифуги

    Достоинства плавных пускателей Siemens Sirius 3RW4074-6BB44

    Защитные функции мотора

    Защитные функции УПП

    Технические характеристики 3RW40746BB44

    SIRIUS SOFT STARTER, S12, 280 A, 160 KW/400 V, 40 DEG., 200-460 V AC, 230 V AC, SCREW TERMINALS
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Характеристики продукта
    встроенная контактная система шунтирования да
    тиристоры да
    Функция продукта
    функция самозащиты прибора да
    защита двигателя от перегрузки да
    оценка защиты двигателя термисторами нет
    внешний сброс да
    регулируемое ограничение тока да
    схема соединения треугольником нет
    Компонент продукта Выход для моторного тормоза нет
    Условное обозначение согласно DIN EN 61346-2 Q
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 G
    Силовая электроника:
    Наименование продукта Устройство плавного пуска для стандартного применения
    Рабочий ток
    при 40 °C расчетное значение A 280
    при 50 °C расчетное значение A 248
    при 55 °C расчетное значение
    при 60 °C расчетное значение A 215
    Рабочий ток для трёхфазного двигателя при схеме соединения треугольником
    при 40 °C расчетное значение
    при 50 °C расчетное значение
    при 60 °C расчетное значение
    Отдаваемая механическая мощность для трёхфазного двигателя
    при 230 В
    — при стандартной схеме при 40 °C расчетное значение W 90 000
    — при схеме соединения треугольником при 40 °C расчетное значение
    при 400 В
    — при стандартной схеме при 40 °C расчетное значение W 160 000
    — при схеме соединения треугольником при 40 °C расчетное значение
    при 500 В
    — при стандартной схеме при 40 °C расчетное значение
    — при схеме соединения треугольником при 40 °C расчетное значение
    при 690 В при стандартной схеме при 40 °C расчетное значение
    при 1000 В при стандартной схеме при 40 °C расчетное значение
    при 115 В при стандартной схеме при 40 °C расчетное значение
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 110/120 В при стандартной схеме при 50 °C расчетное значение
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 200/208 В при стандартной схеме при 50 °C расчетное значение hp 75
    Рабочая частота расчетное значение Hz 50 ... 60
    относительный отрицательный допуск рабочей частоты % -10
    относительный положительный допуск рабочей частоты % 10
    рабочее напряжение при стандартной схеме расчетное значение V 200 ... 460
    относительный отрицательный допск рабочего напряжения при стандартной схеме % -15
    относительный положительный допуск рабочего напряжения при стандартной схеме % 10
    рабочее напряжение при схеме соединения треугольником расчетное значение
    относительный отрицательный допуск рабочего напряжения при схеме соединения треугольником
    относительный положительный допуск рабочего напряжения при схеме соединения треугольником
    Надёжность контакта вспомогательных контактов
    Минимальная нагрузка в % от I_M % 20
    Регулируемый номинальный ток для защиты двигателя от перегрузки минимальное номинальное значение A 130
    Постоянный рабочкий ток в % от I_e при 40 °C % 115
    Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое W 90
    Электроника управления:
    Вид напряжения управляющего напряжения питания Переменный ток
    Частота питающего напряжения цепи управления 1 расчетное значение Hz 50
    Частота питающего напряжения цепи управления 2 расчетное значение Hz 60
    относительный отрицательный допуск частоты управляющего напряжения питания % -10
    относительный положительный допуск частоты управляющего напряжения питания % 10
    Управляющее напряжение питания 1 при переменном токе
    при 50 Гц расчетное значение V 230
    при 60 Гц расчетное значение V 230
    Управляющее напряжение питания 1 при переменном токе при 50 Гц
    Управляющее напряжение питания 1 при переменном токе при 60 Гц
    относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц % -15
    относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц % 10
    Управляющее напряжение питания 1 при постоянном токе расчетное значение V
    Управляющее напряжение питания 1 при постоянном токе
    относительный отрицательный допуск управляющего напряжения питания при постоянном токе %
    относительный положительный допуск управляющего напряжения питания при постоянном токе %
    Исполнение индикации для сигнала ошибки красный
    Данные по механике:
    Габаритные размеры прибора управления двигателем S12
    Ширина mm 160
    Высота mm 230
    Глубина mm 278
    Вид крепления винтовое крепление
    Монтажное положение с дополнительным вентилятором: при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22,5° откидываемый вперед и назад без дополнительного ветилятора: при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад
    соблюдаемое расстояние при рядном монтаже
    сверху mm 100
    спереди
    сбоку mm 5
    сзади
    снизу mm 75
    Высота установки при высоте над уровнем моря m 5 000
    Длина проводки максимальное m 300
    Число полюсов для главной электрической цепи 3
    Подсоединения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи шинный зажим
    для вспомогательных цепей и цепей управления винтовой зажим
    Количество размыкающих контактов для вспомогательных контактов 0
    Количество замыкающих контактов для вспомогательных контактов 2
    Количество переключающих контактов для вспомогательных контактов 1
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника
    однопроводный
    тонкопроволочный с обработкой концов жил 70 ... 240 мм
    тонкопроволочный без заделки концов кабеля 70 ... 240 мм
    многопроводный 95 ... 300 мм
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании заднего клеммника
    однопроводный
    тонкопроволочный с обработкой концов жил 120 ... 185 мм
    тонкопроволочный без заделки концов кабеля 120 ... 185 мм
    многопроводный 120 ... 240 мм
    Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании обоих клеммников
    однопроводный
    тонкопроволочный с обработкой концов жил мин. 2x 50 мм, макс. 2x 185 мм
    тонкопроволочный без заделки концов кабеля мин. 2x 50 мм, макс. 2x 185 мм
    многопроводный макс. 2x 70 мм, макс. 2x 240 мм
    Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы
    при использовании заднего клеммника 250 ... 500 kcmil
    при использовании переднего клеммника 3/0 ... 600 kcmil
    при использовании обоих клеммников мин. 2x 2/0, макс. 2x 500 ккм
    Вид подключаемых поперечных сечений проводов для кабельного наконечника согласно DIN-стандарту для главных контактов
    тонкопроволочный 50 ... 240 мм
    многопроводный 70 ... 240 мм
    Вид подключаемых поперечных сечений проводов для главных контактов
    однопроводный
    тонкопроволочный с обработкой концов жил
    Вид подключаемых поперечных сечений проводов для вспомогательных контактов
    однопроводный 2x (0,5 ... 2,5 мм)
    тонкопроволочный с обработкой концов жил 2x (0,5 ... 1,5 мм)
    Вид подключаемых поперечных сечений проводов при проводах AWG
    для главных контактов 2/0 ... 500 kcmil
    для вспомогательных контактов 2x (20 ... 14)
    для вспомогательных контактов тонкопроволочный с обработкой концов жил 2x (20 ... 16)
    Условия окружающей среды:
    Температура окружающей среды
    во время эксплуатации °C -25 ... +60
    во время хранения °C -40 ... +80
    Температура выхода из диапазона °C 40
    Степень защиты IP IP00
    Сертификаты/ допуски к эксплуатации:
    Номинальная нагрузка UL/CSA:
    отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя
    при 200/208 В
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    при 220/230 В
    — при стандартной схеме при 50 °C расчетное значение hp 100
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    при 460/480 В
    — при стандартной схеме при 50 °C расчетное значение hp 200
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    при 575/600 В
    — при стандартной схеме при 50 °C расчетное значение
    — при стандартной схеме при 55 °C расчетное значение
    — при схеме соединения треугольником при 50 °C расчетное значение
    Допустимая нагрузка вспомогательных контактов согласно UL B300 / R300
    Дополнительная информация
    3RW4074-6BB44
    3RW4074-6BB44
    последнее изменение: 07.07.2016

    Техническая документация по 3RW4074-6BB44
