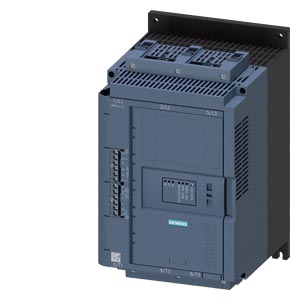

Siemens 3RW5225-1AC04 устройство плавного пуска

Name: Siemens 3RW5225-1AC04 устройство плавного пуска
Brand: Siemens
Price: 143101 RUB
Availability: InStock

Устройство плавного пуска SIRIUS, ном. рабочее напряжение 200-480 В, ном. рабочий ток 63 A, ном. питающее напряжение управление 24 В AC/DC, винтовые клеммы, аналоговый выход

Купить 3RW52251AC04 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 143101 руб.

Технические характеристики 3RW52251AC04

Устройство плавного пуска SIRIUS 200–480 В 63 A, 24 В AC/DC, винтовые клеммы Аналоговый выход

торговая марка изделия

SIRIUS

категория изделия

Гибридные выключатели

наименование изделия

Устройство плавного пуска

наименование типа изделия

3RW52

заводской номер изделия

● модуля HMI Standard используемый

3RW5980-0HS00

● модуля HMI High Feature используемый

3RW5980-0HF00

● модуля связи PROFINET Standard используемый

3RW5980-0CS00

● модуля связи PROFIBUS используемый

3RW5980-0CP00

● модуля связи Modbus TCP используемый

3RW5980-0CT00

● модуля связи Modbus RTU используемый

3RW5980-0CR00

● модуля связи EtherNet/IP

3RW5980-0CE00

● автоматического выключателя используемый при 400 В

3VA2163-7MN32-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10

● автоматического выключателя используемый при 500 В

3VA2163-7MN32-0AA0; Тип координации 1, Iq = 20 кА, КЛАСС 10

● автоматического выключателя используемый при 400 В при схеме соединения звездой с внутренним треугольником

3VA2110-7MN32-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10

● автоматического выключателя используемый при 500 В при схеме соединения звездой с внутренним треугольником

3VA2110-7MN32-0AA0; Тип координации 1, Iq = 20 кА, КЛАСС 10

● предохранителя gG используемый до 690 В

3NA3830-6; Тип координации 1, Iq = 65 кА

● предохранителя gG используемый при схеме соединения звездой с внутренним треугольником до 500 В

3NA3830-6; Тип координации 1, Iq = 65 кА

● предохранителя gR для защиты полупроводников используемый до 690 В

3NE1022-0; Тип координации 2, Iq = 65 кА

● предохранителя aR для защиты полупроводников используемый до 690 В

3NE8024-1; Тип координации 2, Iq = 65 кА

Общие технические данные

пусковое напряжение [%]

30 ... 100 %

напряжение останова [%]

50 %; с неизменяемыми настройками

длительность пусковой ступенчатой функции устройства плавного пуска

0 ... 20 s

значение ограничения тока [%] регулируемый

130 ... 700 %

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да

● допуск CSA

Да

компонент изделия

● HMI High Feature

Нет

● поддерживается стандарт HMI

Да

● поддерживается HMI High Feature

Да

комплектация изделия встроенная контактная система шунтирования

Да

число управляемых фаз

время автономной работы при отказе сети

● для главной цепи

100 ms

● для цепи оперативного тока

100 ms

напряжение развязки расчетное значение

600 V

степень загрязнения

3, согласно IEC 60947-4-2

импульсное напряжение расчетное значение

6 kV

запирающее напряжение тиристора макс.

1 400 V

сервис-фактор

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

600 V

ударопрочность

15 г / 11 мс, от 12 г / 11 мс с устройствами размыкания контактов с потенциалом

вибропрочность

15 мм до 6 Гц, 2 g до 500 Гц

категория применения согласно МЭК 60947-4-2

AC 53a

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

02/15/2018

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Dibutylbis(pentane-2,4-dionato-O,O')tin CAS-No. 22673-19-4

Diboron trioxide CAS-No. 1303-86-2

Масса нетто ME

6,439 kg

функция изделия

● плавный пуск

Да

● плавный выбег

Да

● Soft Torque

Да

● регулируемый ограничитель тока

Да

● выбег насоса

Да

● функция собственной защиты устройства

Да

● защита двигателя от перегрузки

Да; Электронная защита двигателя от перегрузки

● анализ термисторной защиты двигателя

Нет

● схема соединения соединения звездой с внутренним треугольником

Да

● автоматический сброс

Да

● ручной сброс

Да

● дистанционный сброс

Да; отключением управляющего напряжения питания

● функция связи

Да

● индикация рабочих показателей

Да; только в сочетании со специальными принадлежностями

● журнал ошибок

Да; только в сочетании со специальными принадлежностями

● с возможностью программной параметризации

Нет

● с возможностью программного конфигурирования

Да

● PROFIenergy

Да; в сочетании с модулем связи PROFINET Standard

● обновление микропрограммного обеспечения

Да

● съемная клемма для цепи оперативного тока

Да

● регулирование крутящего момента

Нет

● аналоговый выход

Да; 4... 20 мА (по умолчанию)/0... 10 В (с возможностью параметрирования с помощью High Feature-HMI)

Силовая электроника

рабочий ток

● при 40 °C расчетное значение

63 A

● при 50 °C расчетное значение

55,5 A

● при 60 °C расчетное значение

50,5 A

рабочий ток при схеме соединения звездой с внутренним треугольником

● при 40 °C расчетное значение

109 A

● при 50 °C расчетное значение

96 A

● при 60 °C расчетное значение

87,5 A

рабочее напряжение

● расчетное значение

200 ... 480 V

● при схеме соединения звездой с внутренним треугольником расчетное значение

200 ... 480 V

относительный отрицательный допуск рабочего напряжения

-15 %

относительный положительный допуск рабочего напряжения

10 %

относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником

-15 %

относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником

10 %

рабочая мощность для трехфазного двигателя

● при 230 В при 40 °C расчетное значение

18,5 kW

● при 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение

30 kW

● при 400 В при 40 °C расчетное значение

30 kW

● при 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение

55 kW

рабочая частота 1 расчетное значение

50 Hz

рабочая частота 2 расчетное значение

60 Hz

относительный отрицательный допуск рабочей частоты

-10 %

относительный положительный допуск рабочей частоты

10 %

регулируемый ток двигателя

● при положении поворотного кодового переключателя 1

25,5 A

● при положении поворотного кодового переключателя 2

28 A

● при положении поворотного кодового переключателя 3

30,5 A

● при положении поворотного кодового переключателя 4

33 A

● при положении поворотного кодового переключателя 5

35,5 A

● при положении поворотного кодового переключателя 6

38 A

● при положении поворотного кодового переключателя 7

40,5 A

● при положении поворотного кодового переключателя 8

43 A

● при положении поворотного кодового переключателя 9

45,5 A

● при положении поворотного кодового переключателя 10

48 A

● при положении поворотного кодового переключателя 11

50,5 A

● при положении поворотного кодового переключателя 12

53 A

● при положении поворотного кодового переключателя 13

55,5 A

● при положении поворотного кодового переключателя 14

58 A

● при положении поворотного кодового переключателя 15

60,5 A

● при положении поворотного кодового переключателя 16

63 A

● мин.

25,5 A

регулируемый ток двигателя

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 1

44,2 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 2

48,5 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 3

52,8 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 4

57,2 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 5

61,5 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 6

65,8 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 7

70,1 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 8

74,5 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 9

78,8 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 10

83,1 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 11

87,5 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 12

91,8 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 13

96,1 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 14

100 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 15

105 A

● для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 16

109 A

● при схеме соединения звездой с внутренним треугольником мин.

44,2 A

мин. нагрузка [%]

15 %; относительно минимально возможного Ie

мощность потерь [Вт] при расчетном значении тока при переменном токе

● при 40 °C после пуска

31 W

● при 50 °C после пуска

29 W

● при 60 °C после пуска

27 W

мощность потерь [Вт] при переменном токе при ограничении тока 350 %

● при 40 °C при пуске

882 W

● при 50 °C при пуске

744 W

● при 60 °C при пуске

659 W

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 V

● при 60 Гц расчетное значение

24 V

относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц

-20 %

относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц

20 %

относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц

-20 %

относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц

20 %

частота оперативного напряжения питания

50 ... 60 Hz

относительный отрицательный допуск частоты оперативного напряжения питания

-10 %

относительный положительный допуск частоты оперативного напряжения питания

10 %

оперативное напряжение питания при постоянном токе расчетное значение

24 V

относительный отрицательный допуск оперативного напряжения питания при постоянном токе

-20 %

относительный положительный допуск оперативного напряжения питания при постоянном токе

20 %

оперативный ток питания в режиме ожидания расчетное значение

160 mA

ток удержания в байпасном режиме расчетное значение

380 mA

ток включения при замыкании байпасных контактов макс.

7,6 A

пик тока включения при подаче оперативного напряжения питания макс.

3,3 A

длительность пика тока включения при подаче оперативного напряжения питания

12,1 ms

исполнение защиты от перенапряжений

варистор

исполнение защиты от коротких замыканий для цепи оперативного тока

Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки

Входы/ Выходы

число цифровых входов

число цифровых выходов

● не параметризуемый

исполнение цифровых выходов

2 замыкающих контакта (NO)/1 переключающий контакт (CO)

число аналоговых выходов

коммутационная способность по току релейных выходов

● при AC-15 при 250 В расчетное значение

3 A

● при DC-13 при 24 В расчетное значение

1 A

Монтаж/ крепление/ размеры

монтажное положение

при вертикальном монтажном уровне возможен поворот на +/– 10°; допускает отклонение вперед и назад

вид креплений

винтовое крепление

высота

306 mm

ширина

185 mm

глубина

203 mm

необходимое расстояние при последовательном монтаже

● вперед

10 mm

● назад

0 mm

● вверх

100 mm

● вниз

75 mm

● вбок

5 mm

масса без упаковки

5,6 kg

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

рамная клемма

● для цепи оперативного тока

Винтовое присоединение

ширина соединительной шины макс.

25 mm

вид подключаемых сечений проводов для главных контактов для рамной клеммы

● при использовании переднего клеммного соединения однопроводной

1x (2,5 ... 16 mm²)

● при использовании переднего клеммного соединения тонкопроволочный с концевой заделкой кабеля

1x (2,5 ... 50 mm²)

● при использовании переднего клеммного соединения многопроводной

1x (10 ... 70 mm²)

● при использовании заднего клеммного соединения однопроводной

1x (2,5 ... 16 mm²)

● ля главных контактов для рамной клеммы при использовании заднего клеммного соединения

1x (10 ... 2/0)

● при использовании обоих клеммных соединений однопроводной

2x (2,5 ... 16 мм²)

● при использовании обоих клеммных соединений тонкопроволочный с концевой заделкой кабеля

2x (2,5 ... 35 мм²)

● при использовании обоих клеммных соединений многопроводной

2x (6 ... 16 mm²), 2x (10 ... 50 mm²)

● при использовании заднего клеммного соединения тонкопроволочный с концевой заделкой кабеля

1x (2,5 ... 50 mm²)

● при использовании заднего клеммного соединения многопроводной

1x (10 ... 70 mm²)

вид подключаемых сечений проводов

● для цепи оперативного тока однопроводной

1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)

● для цепи оперативного тока тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)

● для проводов американского калибра (AWG) для цепи оперативного тока однопроводной

1x (20 ... 12), 2x (20 ... 14)

длина кабеля

● между устройством плавного пуска и двигателем макс.

800 m

● на цифровых входах при переменном токе макс.

100 m

● на цифровых входах при постоянном токе макс.

1 000 m

момент затяжки

● для главных контактов при винтовом зажиме

4,5 ... 6 N·m

● для вспомогательных и управляющих контактов при винтовом зажиме

0,8 ... 1,2 N·m

момент затяжки (фунтов/дюйм)

● для главных контактов при винтовом зажиме

40 ... 53 lbf·in

● для вспомогательных и управляющих контактов при винтовом зажиме

7 ... 10,3 lbf·in

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

5 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик

● при хранении и транспортировке

-40 ... +80 °C

экологическая категория

● при эксплуатации согласно МЭК 60721

3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

● при хранении согласно МЭК 60721

1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4

● при транспортировке согласно МЭК 60721

2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)

Электромагнитная совместимость

излучение электромагнитных помех

согласно IEC 60947-4-2: Класс A

Связь/ протокол

модуль связи поддерживается

● стандарт PROFINET

Да

● EtherNet/IP

Да

● Modbus RTU

Да

● Modbus TCP

Да

● PROFIBUS

Да

Номинальная нагрузка UL/CSA

заводской номер изделия

● автоматического выключателя пригоден для испытаний напряжением промышленной частоты

— при 460/480 В согласно UL

Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 125 A; Iq = 10 кА

— частоты при 460/480 В согласно UL

Тип Siemens: 3VA51, макс. 125 A; Iq макс. = 65 кА

— при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3VA51, макс. 125 A; Iq = 10 кА

— частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3VA51, макс. 125 A; Iq макс. = 65 кА

— при 575/600 В согласно UL

Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 125 A; Iq = 10 кА

— при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3VA51, макс. 125 A; Iq = 10 кА

● предохранителя

— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL

Тип: Класс RK5 / K5, макс. 200 А; Iq = 10 kA

— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL

Тип: Класс J / L, макс. 225 А; Iq = 100 кА

— пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL

Тип: Класс RK5 / K5, макс. 200 А; Iq = 10 kA

— пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL

Тип: Класс J / L, макс. 225 А; Iq = 100 кА

рабочая мощность [л. с.] для трехфазного двигателя

● при 200/208 В при 50 °C расчетное значение

15 hp

● при 220/230 В при 50 °C расчетное значение

20 hp

● при 460/480 В при 50 °C расчетное значение

40 hp

● при 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение

30 hp

● при 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение

30 hp

● при 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение

75 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

R300-B300

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при наличии крышки

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

67.7 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

1.84 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

242 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-15.7 kg

● потенциал парникового эффекта [CO2 eq] / всего

296 kg

Environment		General Product Approval
Environmental Confirmations
EMV	Maritime application

other
	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
09.04.2026

Техническая документация по 3RW5225-1AC04

Брошюра «Устройства плавного пуска Sirius 3RW»
язык: RU, размер: 355.04 Кб, страниц: 3
Sirius-3RW52.pdf
размер: 3.33 Мб, страниц: 96
Каталог продукции «Устройства плавного пуска. Полупроводниковые коммутационные аппараты»
язык: RU, размер: 5.53 Мб, страниц: 96
Руководство пользователя «Siemens Sirius 3RW50. Устройство плавного пуска - справочник по аппарату»
язык: RU, размер: 8.83 Мб, страниц: 242
Руководство пользователя «Siemens Sirius 3RW55. Устройство плавного пуска - справочник по аппарату»
язык: RU, размер: 16.78 Мб, страниц: 432
