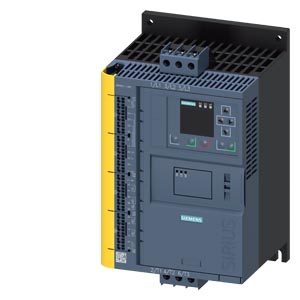

Siemens 3RW5513-3HF14 устройство плавного пуска

Name: Siemens 3RW5513-3HF14 устройство плавного пуска
Brand: Siemens
Price: 115664 RUB
Availability: InStock

Устройство плавного пуска SIRIUS 200–480 В, 13 А, 110–250 В AC, подключение на пружинных клеммах, отказоустойчивое

Купить 3RW55133HF14 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 115664 руб.

Технические характеристики 3RW55133HF14

Устройство плавного пуска SIRIUS 200–480 В, 13 А, 110–250 В AC, подключение на пружинных клеммах, отказоустойчивое

торговая марка изделия

SIRIUS

категория изделия

Гибридные выключатели

наименование изделия

Устройство плавного пуска Failsafe

наименование типа изделия

3RW55

заводской номер изделия

● модуля HMI High Feature используемый

3RW5980-0HF00

● модуля связи PROFINET Standard используемый

3RW5980-0CS00

● модуля связи PROFINET High-Feature используемый

3RW5950-0CH00

● модуля связи PROFIBUS используемый

3RW5980-0CP00

● модуля связи Modbus TCP используемый

3RW5980-0CT00

● модуля связи Modbus RTU используемый

3RW5980-0CR00

● модуля связи EtherNet/IP

3RW5980-0CE00

● автоматического выключателя используемый при 400 В

3RV2032-4TA10; Тип координации 1, Iq = 65 кА, КЛАСС 10

● автоматического выключателя используемый при 500 В

3RV2032-4TA10; Тип координации 1, Iq = 18 кА, КЛАСС 10

● автоматического выключателя используемый при 400 В при схеме соединения звездой с внутренним треугольником

3RV2032-4DA10; Тип координации 1, Iq = 65 кА, КЛАСС 10

● автоматического выключателя используемый при 500 В при схеме соединения звездой с внутренним треугольником

3RV2032-4DA10; Тип координации 1, Iq = 18 кА, КЛАСС 10

● предохранителя gG используемый до 690 В

3NA3820-6; Тип координации 1, Iq = 65 кА

● предохранителя gG используемый при схеме соединения звездой с внутренним треугольником до 500 В

3NA3820-6; Тип координации 1, Iq = 65 кА

● предохранителя gR для защиты полупроводников используемый до 690 В

3NE1815-0; Тип координации 2, Iq = 65 кА

● предохранителя aR для защиты полупроводников используемый до 690 В

3NE8017-1; Тип координации 2, Iq = 65 кА

● резервированного контактора для систем с уровнем полноты безопасности >SIL 1 согласно EN 62061

3RT2027

● резервированного контактора для систем с уровнем полноты безопасности >SIL 1 при схеме соединения звездой с внутренним треугольником согласно EN 62061

3RT2027

● резервированного контактора для систем с уровнем полноты безопасности >SIL 1 согласно EN ISO 13849-1

3RT2027

● резервированного контактора для систем с уровнем полноты безопасности >SIL 1 при схеме соединения звездой с внутренним треугольником согласно EN ISO 13849-1

3RT2027

Общие технические данные

пусковое напряжение [%]

20 ... 100 %

напряжение останова [%]

50 %; с неизменяемыми настройками

длительность пусковой ступенчатой функции устройства плавного пуска

0 ... 360 s

время выбега устройства плавного пуска

0 ... 360 s

пусковой момент [%]

10 ... 100 %

остановочный момент [%]

10 ... 100 %

ограничение крутящего момента [%]

20 ... 200 %

значение ограничения тока [%] регулируемый

125 ... 800 %

пусковое напряжение [%] регулируемый

40 ... 100 %

пусковое время регулируемый

0 ... 2 s

число блоков параметров

класс точности

5 (согласно МЭК 61557-12)

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да

● допуск CSA

Да

компонент изделия

● HMI High Feature

Да

● поддерживается HMI High Feature

Да

комплектация изделия встроенная контактная система шунтирования

Да

число управляемых фаз

предел асимметрии тока [%]

10 ... 60 %

предельное значение контроля замыканий на землю [%]

10 ... 95 %

время автономной работы при отказе сети

● для главной цепи

100 ms

● для цепи оперативного тока

100 ms

длительность паузы регулируемый

0 ... 255 s

напряжение развязки расчетное значение

480 V

степень загрязнения

3, согласно IEC 60947-4-2

импульсное напряжение расчетное значение

6 kV

запирающее напряжение тиристора макс.

1 600 V

сервис-фактор

1,15

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● между главной и вспомогательной цепью

480 V; не подходит для подключения термистора

ударопрочность

15g / 11 мс; начиная с 6g / 11 мс с потенциальным расхождением контактов

вибропрочность

15 мм до 6 Гц; 2g до 500 Гц

время повторной готовности после расцепления тока перегрузки регулируемый

60 ... 1 800 s

категория применения согласно МЭК 60947-4-2

AC 53a

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

11/22/2019

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Dibutylbis(pentane-2,4-dionato-O,O')tin CAS-No. 22673-19-4

Diboron trioxide CAS-No. 1303-86-2

Lead titanium trioxide CAS-No. 12060-00-3

Масса нетто ME

3,376 kg

функция изделия

● плавный пуск

Да

● плавный выбег

Да

● пусковой импульс

Да

● регулируемый ограничитель тока

Да

● замедленный ход в обоих направлениях вращения

Да

● выбег насоса

Да

● торможение постоянным током

Да

● подогрев двигателя

Да

● контрольная стрелка

Да

● функция трассировки

Да

● функция собственной защиты устройства

Да

● защита двигателя от перегрузки

Да; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки) / При использовании защиты двигателя от перегрузки согласно ATEX в схеме основания 3 использовать предвключенный контактор.

● анализ термисторной защиты двигателя

Да; PTC Typ A или Klixon / Thermoclick

● схема соединения соединения звездой с внутренним треугольником

Да

● автоматический сброс

Да

● ручной сброс

Да

● дистанционный сброс

Да

● функция связи

Да

● индикация рабочих показателей

Да

● перечень событий

Да

● журнал ошибок

Да

● с возможностью программной параметризации

Да

● с возможностью программного конфигурирования

Да

● винтовой зажим

Нет

● пружинная клемма

Да

● PROFIenergy

Да; в сочетании с модулями связи PROFINET Standard и PROFINET High-Feature

● обновление микропрограммного обеспечения

Да

● съемная клемма для цепи оперативного тока

Да

● ступенчатая функция напряжения

Да

● регулирование крутящего момента

Да

● комбинированное торможение

Да

● аналоговый выход

Да; 4... 20 мА (по умолчанию)/0... 10 В

● программируемые управляющие входы/выходы

Да

● контроль состояния

Да

● автоматическая параметризация

Да

● мастер настройки приложений

Да

● альтернативный выбег

Да

● режим аварийного хода

Да

● реверсивный режим

Да

● плавный пуск в условиях тяжелого пуска

Да

Силовая электроника

рабочий ток

● при 40 °C расчетное значение

13 A

● при 40 °C расчетное значение мин.

2,5 A

● при 50 °C расчетное значение

11,5 A

● при 60 °C расчетное значение

10,5 A

рабочий ток при схеме соединения звездой с внутренним треугольником

● при 40 °C расчетное значение

22,5 A

● при 50 °C расчетное значение

19,9 A

● при 60 °C расчетное значение

18,2 A

рабочее напряжение

● расчетное значение

200 ... 480 V

● при схеме соединения звездой с внутренним треугольником расчетное значение

200 ... 480 V

относительный отрицательный допуск рабочего напряжения

-15 %

относительный положительный допуск рабочего напряжения

10 %

относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником

-15 %

относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником

10 %

рабочая мощность для трехфазного двигателя

● при 230 В при 40 °C расчетное значение

3 kW

● при 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение

5,5 kW

● при 400 В при 40 °C расчетное значение

5,5 kW

● при 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение

11 kW

рабочая частота 1 расчетное значение

50 Hz

рабочая частота 2 расчетное значение

60 Hz

относительный отрицательный допуск рабочей частоты

-10 %

относительный положительный допуск рабочей частоты

10 %

мин. нагрузка [%]

10 %; относительно установленного Ie

мощность потерь [Вт] при расчетном значении тока при переменном токе

● при 40 °C после пуска

4 W

● при 50 °C после пуска

3 W

● при 60 °C после пуска

3 W

мощность потерь [Вт] при переменном токе при ограничении тока 350 %

● при 40 °C при пуске

198 W

● при 50 °C при пуске

166 W

● при 60 °C при пуске

148 W

исполнение защиты двигателя

электронный, срабатывание при тепловой перегрузке двигателя

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц

110 ... 250 V

● при 60 Гц

110 ... 250 V

относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц

-15 %

относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц

10 %

относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц

-15 %

относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц

10 %

частота оперативного напряжения питания

50 ... 60 Hz

относительный отрицательный допуск частоты оперативного напряжения питания

-10 %

относительный положительный допуск частоты оперативного напряжения питания

10 %

оперативный ток питания в режиме ожидания расчетное значение

100 mA

ток удержания в байпасном режиме расчетное значение

165 mA

ток включения при замыкании байпасных контактов макс.

0,2 A

пик тока включения при подаче оперативного напряжения питания макс.

43 A

длительность пика тока включения при подаче оперативного напряжения питания

1,6 ms

исполнение защиты от перенапряжений

варистор

исполнение защиты от коротких замыканий для цепи оперативного тока

Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки

Входы/ Выходы

число цифровых входов

● отказобезопасный

● параметризуемый

число цифровых выходов

● отказобезопасный

● параметризуемый

● не параметризуемый

исполнение цифровых выходов

2 замыкающих контакта (NO) / 1 размыкающий контакт (NC) / 1 переключающий контакт (CO)

число аналоговых выходов

коммутационная способность по току релейных выходов

● при AC-15 при 250 В расчетное значение

3 A

● при DC-13 при 24 В расчетное значение

1 A

время реакции

время задержки отключения при противоаварийном запросе при отключении с помощью управляющих входов макс.

100 ms

Монтаж/ крепление/ размеры

монтажное положение

Вертикально (поворачивается на +/– 90°, откидывается вперед и назад на +/– 22,5°)

вид креплений

винтовое крепление

высота

275 mm

ширина

170 mm

глубина

152 mm

необходимое расстояние при последовательном монтаже

● вперед

10 mm

● назад

0 mm

● вверх

100 mm

● вниз

75 mm

● вбок

5 mm

масса без упаковки

2,3 kg

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи оперативного тока

Подключение с пружинной оттяжкой

длина кабеля для подключения термистора

● при сечении провода = 0,5 мм² макс.

50 m

● при сечении провода = 1,5 мм² макс.

150 m

● при сечении провода = 2,5 мм² макс.

250 m

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²)

● для проводов американского калибра (AWG) для главной цепи однопроводной

2x (16 ... 12), 2x (14 ... 8)

вид подключаемых сечений проводов

● для цепи оперативного тока однопроводной

2x (0,25 ... 1,5 mm²)

● для цепи оперативного тока тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 mm²)

● для проводов американского калибра (AWG) для цепи оперативного тока однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) для цепи оперативного тока тонкопроволочный с концевой заделкой кабеля

2x (24 ... 16)

длина кабеля

● между устройством плавного пуска и двигателем макс.

800 m

● на цифровых входах при постоянном токе макс.

1 000 m

момент затяжки

● для главных контактов при винтовом зажиме

2 ... 2,5 N·m

● для вспомогательных и управляющих контактов при винтовом зажиме

0,8 ... 1,2 N·m

момент затяжки (фунтов/дюйм)

● для главных контактов при винтовом зажиме

18 ... 22 lbf·in

● для вспомогательных и управляющих контактов при винтовом зажиме

7 ... 10,3 lbf·in

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик

● при хранении и транспортировке

-40 ... +80 °C

экологическая категория

● при эксплуатации согласно МЭК 60721

3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

● при хранении согласно МЭК 60721

1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4

● при транспортировке согласно МЭК 60721

2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)

Электромагнитная совместимость

излучение электромагнитных помех

согласно IEC 60947-4-2: Класс A, класс B по запросу

Связь/ протокол

модуль связи поддерживается

● стандарт PROFINET

Да

● PROFINET High Feature

Да

● EtherNet/IP

Да

● Modbus RTU

Да

● Modbus TCP

Да

● PROFIBUS

Да

Номинальная нагрузка UL/CSA

заводской номер изделия

● автоматического выключателя пригоден для испытаний напряжением промышленной частоты

— при 460/480 В согласно UL

Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 40 A; Iq = 5 кА

— частоты при 460/480 В согласно UL

Тип Siemens: 3RV2742, макс. 30 A, или 3VA51, макс. 35 A; Iq макс. = 65 кА

— при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 40 A; Iq = 5 кА

— частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3RV2742, макс. 30 A, или 3VA51, макс. 35 A; Iq макс. = 65 кА

— при 575/600 В согласно UL

Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 40 A; Iq = 5 кА

— частоты при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3RV2742, макс. 30 A, или 3VA51, макс. 35 A; Iq макс. = 65 кА

— при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL

Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 40 A; Iq = 5 кА

● предохранителя

— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL

Тип: Класс RK5 / K5, макс. 50 А; Iq = 5 kA

— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL

Тип: Класс J / L, макс. 50 А; Iq = 100 кА

— пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL

Тип: Класс RK5 / K5, макс. 50 А; Iq = 5 kA

— пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL

Тип: Класс J / L, макс. 50 А; Iq = 100 кА

рабочая мощность [л. с.] для трехфазного двигателя

● при 200/208 В при 50 °C расчетное значение

2 hp

● при 220/230 В при 50 °C расчетное значение

3 hp

● при 460/480 В при 50 °C расчетное значение

7,5 hp

● при 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение

5 hp

● при 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение

5 hp

● при 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение

10 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

R300-B300

Безопасность

функция изделия пригодно для функции безопасности

Да

пригодность к использованию

● противоаварийное включение

Нет

● противоаварийное отключение

Да

безопасное состояние

открытая цепь нагрузки

интервал контроля работоспособности макс.

1 a

интервал диагностического тестирования с помощью внутренней функции тестирования макс.

1 000 s

категория останова согласно МЭК 60204-1

значение B10d

1 588 000

средний охват диагностикой (DCavg)

90 %

средняя наработка до опасного отказа (MTTFd)

39 a

IEC 62061

уровень полноты безопасности (SIL) согласно МЭК 62061

SIL 1

PFHD при высокой приоритетности запроса согласно МЭК 62061

1E-6 1/h

ISO 13849

уровень эффективности защиты (PL) согласно ISO 13849-1

PL c

категория согласно ISO 13849-1

IEC 61508

уровень полноты безопасности (SIL)

● согласно МЭК 61508

SIL 1

тип защитного устройства согласно МЭК 61508-2

тип B

PFHD при высокой приоритетности запроса согласно МЭК 61508

1E-6 1/h

PFDavg при низкой приоритетности запроса согласно МЭК 61508

0,09

доля безопасных отказов (SFF)

60 %

отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508

значение Т1 срока службы согласно МЭК 61508

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

ATEX

уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX

уровень полноты безопасности SIL 1

PFHD при высокой приоритетности запроса согласно МЭК 61508 относительно ATEX

5E-7 1/h

PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX

0,008

отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX

3 a

сертификат соответствия

● ATEX

Да

● МЭК Ex

Да

● согласно производственной директиве ATEX 2014/34/EU

BVS 18 ATEX F 003 X

тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU

II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb], II (2)D [Ex tb Db] [Ex pxb Db], I (M2) [Ex db Mb]

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

50.8 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.827 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

240 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-7.11 kg

● потенциал парникового эффекта [CO2 eq] / всего

285 kg

Environment			General Product Approval
	Environmental Confirmations
General Product Approval		EMV	For use in hazardous locations
				Miscellaneous
Test Certificates	Maritime application			other
Type Test Certificates/Test Report
other
Confirmation
