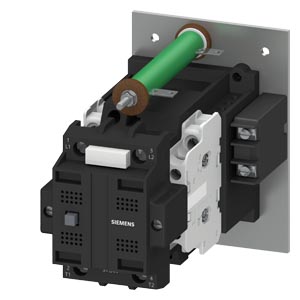

Siemens 3TC4416-5CQ0 коммутационное устройство

Name: Siemens 3TC4416-5CQ0 коммутационное устройство
Brand: Siemens
Price: 50008 RUB
Availability: InStock

КОНТАКТОР, ТИПОРАЗМЕР 2, 2-ПОЛ. , C DELAYED DISCONNECTION., БЛОК-КОНТАКТЫ 2НО + 1НЗ 380/440 V AC 50 ГЦ/60 ГЦ

Купить 3TC44165CQ0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 50008 руб.

Технические характеристики 3TC44165CQ0

Контактор, типоразмер 2, 2-полюсн., с задержкой отпускания Вспомогательные контакты 21 (2 НО + 1 НЗ) 380/440 В AC, 50/60 Гц

наименование изделия

Контактор

наименование типа изделия

3TC

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

напряжение развязки расчетное значение

800 V

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

300 V

ударопрочность при прямоугольном импульсе

● при переменном токе

7,5 g / 5 ms, 3,4 g / 10 ms

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

02/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

1,466 kg

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-50 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения

пост. ток

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

32 A

— при 110 В расчетное значение

32 A

— при 220 В расчетное значение

32 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

32 A

— при 110 В расчетное значение

32 A

— при 220 В расчетное значение

32 A

— при 440 В расчетное значение

32 A

— при 600 В расчетное значение

32 A

— при 750 В расчетное значение

32 A

● при DC-3 при DC-5

— при 220 В расчетное значение

32 A

— при 600 В расчетное значение

21 A

— при 750 В расчетное значение

7,5 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

32 A

— при 110 В расчетное значение

32 A

— при 220 В расчетное значение

32 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

32 A

— при 110 В расчетное значение

32 A

— при 220 В расчетное значение

32 A

— при 440 В расчетное значение

29 A

— при 600 В расчетное значение

21 A

— при 750 В расчетное значение

7,5 A

рабочая мощность

● при DC-1

— при 110 В расчетное значение

3,5 kW

— при 220 В расчетное значение

7 kW

— при 440 В расчетное значение

14 kW

— при 750 В расчетное значение

24 kW

● при DC-3 при DC-5

— при 110 В расчетное значение

2,5 kW

— при 220 В расчетное значение

5 kW

— при 440 В расчетное значение

9 kW

— при 600 В расчетное значение

9 kW

— при 750 В расчетное значение

4 kW

частота коммутации

● при DC-1 макс.

1 500 1/h

● при DC-3 макс.

750 1/h

● при DC-5 макс.

750 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

380 V

● при 60 Гц расчетное значение

460 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

68 VA

● при 50 Гц

68 VA

● при 60 Гц

95 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

0,86

● при 50 Гц

0,86

● при 60 Гц

0,79

полная мощность удержания электромагнитной катушки при переменном токе

10 VA

● при 50 Гц

10 VA

● при 60 Гц

12 VA

коэффициент мощности, индуктивный при мощности удержания катушки

0,29

● при 50 Гц

0,29

● при 60 Гц

0,3

длительность электрической дуги

20 ... 30 ms

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число переключающих контактов для вспомогательных контактов

цифровой и буквенный идентификатор коммутационных элементов

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

5,6 A

● при 400 В расчетное значение

3,6 A

● при 500 В расчетное значение

2,5 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

3,2 A

● при 125 В расчетное значение

2,5 A

● при 220 В расчетное значение

0,9 A

● при 600 В расчетное значение

0,22 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

5 A

● при 60 В расчетное значение

5 A

● при 110 В расчетное значение

1,14 A

● при 125 В расчетное значение

0,98 A

● при 220 В расчетное значение

0,48 A

● при 600 В расчетное значение

0,07 A

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / P600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

2 x 3NA3020 (50 А) последовательн. (750 В, 3 кА)

— при типе координации 2 требуется

2 x 3NA3020 (50 А) последовательн. (750 В, 3 кА)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 16 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

высота

120 mm

ширина

85 mm

глубина

107 mm

необходимое расстояние

● при последовательном монтаже

— вперед

15 mm

— назад

0 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

● до заземленных компонентов

— вперед

30 mm

— назад

0 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

30 mm

— назад

0 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов для главных контактов

● однопроводной или многопроводной

2x (2,5 ... 10 mm²)

● тонкопроволочный с концевой заделкой кабеля

2x (1,5 ... 4 mm²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (1 ... 2,5 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,75 ... 1,5 mm²)

Безопасность

функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; По 1-му размыкателю каждого правого и каждого левого блока вспомогательных выключателей необходимо соединять последовательно

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00

Разрешения Сертификаты

Environment	General Product Approval				Functional Saftey
Environmental Confirmations					Type Examination Certificate
Test Certificates			other		Dangerous goods
Special Test Certificate	Type Test Certificates/Test Report	Miscellaneous		Confirmation	Transport Information
