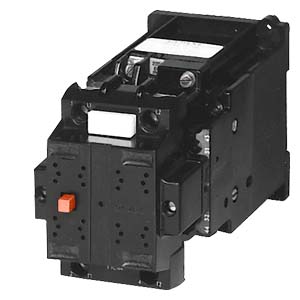

Siemens 3TC4417-0AF4 коммутационное устройство
КОНТАКТОР, РАЗМЕР 2, 2-ПОЛЮС. DC-3 И 5, НОМИНАЛЬНЫЙ РАБ. ТОК. 32A ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 22 2НО+2НЗ УПРАВЛЕНИЕ ПОСТОЯННЫМ ТОКОМ DC 110V
КОНТАКТОР, РАЗМЕР 2, 2-ПОЛЮС. DC-3 И 5, НОМИНАЛЬНЫЙ РАБ. ТОК. 32A ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 22 2НО+2НЗ УПРАВЛЕНИЕ ПОСТОЯННЫМ ТОКОМ DC 110V
|
Контактор, типоразмер 2, 2-полюсн., DC-3 и 5, 32 A Вспомогательные контакты 22 (2 НО + 2 НЗ) 110 В DC Режим работы по постоянному току | |||||||||||||
| наименование изделия | Контактор | |||||||||||||
| наименование типа изделия | 3TC | |||||||||||||
| Общие технические данные | ||||||||||||||
| типоразмер контактора | 2 | |||||||||||||
| дополнение изделия | ||||||||||||||
| ● функциональный модуль связи | Нет | |||||||||||||
| ● вспомогательный выключатель | Да | |||||||||||||
| напряжение развязки расчетное значение | 800 V | |||||||||||||
| макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 | 300 V | |||||||||||||
| ударопрочность при прямоугольном импульсе | ||||||||||||||
| ● при постоянном токе | 7,5 g / 5 ms, 3,4 g / 10 ms | |||||||||||||
| механический ресурс (циклов) | ||||||||||||||
| ● контактора типичный | 10 000 000 | |||||||||||||
| ● контактора с насаженным блоком вспомогательных выключателей типичный | 10 000 000 | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Директива RoHS (дата) | 02/01/2012 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
|||||||||||||
| Масса нетто ME | 1,028 kg | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +55 °C | |||||||||||||
| ● при хранении | -50 ... +80 °C | |||||||||||||
| относительная атмосферная влажность мин. | 10 % | |||||||||||||
| относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. | 95 % | |||||||||||||
| Цепь главного тока | ||||||||||||||
| число полюсов | 2 | |||||||||||||
| число полюсов для главной цепи | 2 | |||||||||||||
| число замыкающих контактов для главных контактов | 2 | |||||||||||||
| число размыкающих контактов для главных контактов | 0 | |||||||||||||
| тип напряжения | пост. ток | |||||||||||||
| рабочий ток | ||||||||||||||
| ● при 1 токопроводящей дорожке при DC-1 | ||||||||||||||
| — при 24 В расчетное значение | 32 A | |||||||||||||
| — при 110 В расчетное значение | 32 A | |||||||||||||
| — при 220 В расчетное значение | 32 A | |||||||||||||
| ● при 2 токопроводящих дорожках в ряд при DC-1 | ||||||||||||||
| — при 24 В расчетное значение | 32 A | |||||||||||||
| — при 110 В расчетное значение | 32 A | |||||||||||||
| — при 220 В расчетное значение | 32 A | |||||||||||||
| — при 440 В расчетное значение | 32 A | |||||||||||||
| — при 600 В расчетное значение | 32 A | |||||||||||||
| — при 750 В расчетное значение | 32 A | |||||||||||||
| ● при DC-3 при DC-5 | ||||||||||||||
| — при 220 В расчетное значение | 32 A | |||||||||||||
| — при 600 В расчетное значение | 21 A | |||||||||||||
| — при 750 В расчетное значение | 7,5 A | |||||||||||||
| ● при 1 токопроводящей дорожке при DC-3 при DC-5 | ||||||||||||||
| — при 24 В расчетное значение | 32 A | |||||||||||||
| — при 110 В расчетное значение | 32 A | |||||||||||||
| — при 220 В расчетное значение | 32 A | |||||||||||||
| ● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5 | ||||||||||||||
| — при 24 В расчетное значение | 32 A | |||||||||||||
| — при 110 В расчетное значение | 32 A | |||||||||||||
| — при 220 В расчетное значение | 32 A | |||||||||||||
| — при 440 В расчетное значение | 29 A | |||||||||||||
| — при 600 В расчетное значение | 21 A | |||||||||||||
| — при 750 В расчетное значение | 7,5 A | |||||||||||||
| рабочая мощность | ||||||||||||||
| ● при DC-1 | ||||||||||||||
| — при 110 В расчетное значение | 3,5 kW | |||||||||||||
| — при 220 В расчетное значение | 7 kW | |||||||||||||
| — при 440 В расчетное значение | 14 kW | |||||||||||||
| — при 750 В расчетное значение | 24 kW | |||||||||||||
| ● при DC-3 при DC-5 | ||||||||||||||
| — при 110 В расчетное значение | 2,5 kW | |||||||||||||
| — при 220 В расчетное значение | 5 kW | |||||||||||||
| — при 440 В расчетное значение | 9 kW | |||||||||||||
| — при 600 В расчетное значение | 9 kW | |||||||||||||
| — при 750 В расчетное значение | 4 kW | |||||||||||||
| частота коммутации | ||||||||||||||
| ● при DC-1 макс. | 1 500 1/h | |||||||||||||
| ● при DC-3 макс. | 750 1/h | |||||||||||||
| ● при DC-5 макс. | 750 1/h | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | Постоянный ток | |||||||||||||
| оперативное напряжение питания при постоянном токе расчетное значение | 110 V | |||||||||||||
| начальная пусковая мощность электромагнитной катушки при постоянном токе | 10 W | |||||||||||||
| мощность удержания электромагнитной катушки при постоянном токе | 10 W | |||||||||||||
| задержка замыкания при постоянном токе | 35 ... 190 ms | |||||||||||||
| задержка размыкания при постоянном токе | 10 ... 25 ms | |||||||||||||
| длительность электрической дуги | 20 ... 30 ms | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| ● с мгновенным срабатыванием | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| ● с мгновенным срабатыванием | 2 | |||||||||||||
| число переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| цифровой и буквенный идентификатор коммутационных элементов | 22 | |||||||||||||
| рабочий ток при AC-12 макс. | 10 A | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 230 В расчетное значение | 5,6 A | |||||||||||||
| ● при 400 В расчетное значение | 3,6 A | |||||||||||||
| ● при 500 В расчетное значение | 2,5 A | |||||||||||||
| рабочий ток при DC-12 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 48 В расчетное значение | 10 A | |||||||||||||
| ● при 60 В расчетное значение | 10 A | |||||||||||||
| ● при 110 В расчетное значение | 3,2 A | |||||||||||||
| ● при 125 В расчетное значение | 2,5 A | |||||||||||||
| ● при 220 В расчетное значение | 0,9 A | |||||||||||||
| ● при 600 В расчетное значение | 0,22 A | |||||||||||||
| рабочий ток при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 48 В расчетное значение | 5 A | |||||||||||||
| ● при 60 В расчетное значение | 5 A | |||||||||||||
| ● при 110 В расчетное значение | 1,14 A | |||||||||||||
| ● при 125 В расчетное значение | 0,98 A | |||||||||||||
| ● при 220 В расчетное значение | 0,48 A | |||||||||||||
| ● при 600 В расчетное значение | 0,07 A | |||||||||||||
| Номинальная нагрузка UL/CSA | ||||||||||||||
| нагрузочная способность контакта вспомогательных контактов согласно UL | A600 / P600 | |||||||||||||
| защита от коротких замыканий | ||||||||||||||
| исполнение плавкой вставки предохранителя | ||||||||||||||
| ● для защиты от коротких замыканий главной цепи | ||||||||||||||
| — при типе координации 1 требуется | 2 x 3NA3020 (50 А) последовательн. (750 В, 3 кА) | |||||||||||||
| — при типе координации 2 требуется | 2 x 3NA3020 (50 А) последовательн. (750 В, 3 кА) | |||||||||||||
| ● для защиты вспомогательного выключателя от короткого замыкания требуется | gG: 16 A (500 V, 1 kA) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа | |||||||||||||
| вид креплений последовательный монтаж | Да | |||||||||||||
| вид креплений | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |||||||||||||
| высота | 85 mm | |||||||||||||
| ширина | 70 mm | |||||||||||||
| глубина | 145 mm | |||||||||||||
| необходимое расстояние | ||||||||||||||
| ● при последовательном монтаже | ||||||||||||||
| — вперед | 15 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 10 mm | |||||||||||||
| — вниз | 10 mm | |||||||||||||
| — вбок | 10 mm | |||||||||||||
| ● до заземленных компонентов | ||||||||||||||
| — вперед | 30 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 10 mm | |||||||||||||
| — вбок | 10 mm | |||||||||||||
| — вниз | 10 mm | |||||||||||||
| ● до компонентов, находящихся под напряжением | ||||||||||||||
| — вперед | 30 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 10 mm | |||||||||||||
| — вниз | 10 mm | |||||||||||||
| — вбок | 10 mm | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | винтовой зажим | |||||||||||||
| ● для главной цепи | винтовой зажим | |||||||||||||
| ● для цепи вспомогательного и оперативного тока | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов для главных контактов | ||||||||||||||
| ● однопроводной или многопроводной | 2x (2,5 ... 10 mm²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 2x (1,5 ... 4 mm²) | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● для вспомогательных контактов | ||||||||||||||
| — однопроводной или многопроводной | 2x (1 ... 2,5 mm²) | |||||||||||||
| — тонкопроволочный с концевой заделкой кабеля | 2x (0,75 ... 1,5 mm²) | |||||||||||||
| Безопасность | ||||||||||||||
| функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 | Да; По 1-му размыкателю каждого правого и каждого левого блока вспомогательных выключателей необходимо соединять последовательно | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP00 | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
