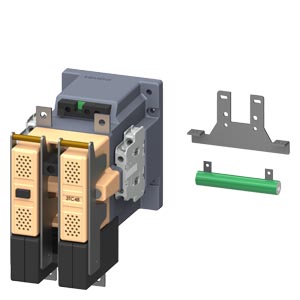

    Siemens 3TC4817-0CF4 коммутационное устройство

    Siemens 3TC4817-0CF4 коммутационное устройство

    КОНТАКТОР, ТИПОРАЗМЕР 4, 2-ПОЛ. , DC-3 И 5, НОМ. РАБ. ТОК 75A БЛОК-КОНТАКТЫ 21 (2НО+1НЗ) УПРАВЛЕНИЕ DC, DC 110V,

    Купить 3TC48170CF4 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 91763 руб.

    Технические характеристики 3TC48170CF4

    		 Контактор, типоразмер 4, двухполюсный, DC-3 и 5, 75 А, выключатель вспомогательных цепей 22 (2 НО + 2 НЗ), 110 В DC, режим работы по постоянному току
    наименование изделия Контактор
    наименование типа изделия 3TC
    Общие технические данные
    типоразмер контактора 4
    дополнение изделия
    ● функциональный модуль связи Нет
    ● вспомогательный выключатель Да
    напряжение развязки расчетное значение 800 V
    макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 300 V
    ударопрочность при прямоугольном импульсе
    ● при постоянном токе 10 g / 5 ms, 5 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 4,586 kg
    Условия окружающей среды
    окружающая температура
    ● при эксплуатации -25 ... +55 °C
    ● при хранении -50 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    число полюсов 2
    число полюсов для главной цепи 2
    число замыкающих контактов для главных контактов 2
    число размыкающих контактов для главных контактов 0
    тип напряжения пост. ток
    рабочий ток
    ● при 1 токопроводящей дорожке при DC-1
    — при 24 В расчетное значение 75 A
    — при 110 В расчетное значение 75 A
    — при 220 В расчетное значение 75 A
    ● при 2 токопроводящих дорожках в ряд при DC-1
    — при 24 В расчетное значение 75 A
    — при 110 В расчетное значение 75 A
    — при 220 В расчетное значение 75 A
    — при 440 В расчетное значение 75 A
    — при 600 В расчетное значение 75 A
    — при 750 В расчетное значение 75 A
    ● при DC-3 при DC-5
    — при 220 В расчетное значение 75 A
    — при 600 В расчетное значение 75 A
    — при 750 В расчетное значение 75 A
    ● при 1 токопроводящей дорожке при DC-3 при DC-5
    — при 24 В расчетное значение 75 A
    — при 110 В расчетное значение 75 A
    — при 220 В расчетное значение 75 A
    ● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
    — при 24 В расчетное значение 75 A
    — при 110 В расчетное значение 75 A
    — при 220 В расчетное значение 75 A
    — при 440 В расчетное значение 75 A
    — при 600 В расчетное значение 75 A
    — при 750 В расчетное значение 75 A
    рабочая мощность
    ● при DC-1
    — при 110 В расчетное значение 8,2 kW
    — при 220 В расчетное значение 16,5 kW
    — при 440 В расчетное значение 33 kW
    — при 750 В расчетное значение 56 kW
    ● при DC-3 при DC-5
    — при 110 В расчетное значение 6,5 kW
    — при 220 В расчетное значение 13 kW
    — при 440 В расчетное значение 27 kW
    — при 600 В расчетное значение 38 kW
    — при 750 В расчетное значение 45 kW
    частота коммутации
    ● при DC-1 макс. 1 000 1/h
    ● при DC-3 макс. 600 1/h
    ● при DC-5 макс. 600 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 110 V
    начальная пусковая мощность электромагнитной катушки при постоянном токе 19 W
    мощность удержания электромагнитной катушки при постоянном токе 19 W
    задержка замыкания при постоянном токе 90 ... 380 ms
    задержка размыкания при постоянном токе 17 ... 28 ms
    длительность электрической дуги 20 ... 30 ms
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 2
    ● с мгновенным срабатыванием 2
    число замыкающих контактов для вспомогательных контактов 2
    ● с мгновенным срабатыванием 2
    число переключающих контактов для вспомогательных контактов 0
    цифровой и буквенный идентификатор коммутационных элементов 22
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 5,6 A
    ● при 400 В расчетное значение 3,6 A
    ● при 500 В расчетное значение 2,5 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 3,2 A
    ● при 125 В расчетное значение 2,5 A
    ● при 220 В расчетное значение 0,9 A
    ● при 600 В расчетное значение 0,22 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 5 A
    ● при 60 В расчетное значение 5 A
    ● при 110 В расчетное значение 1,14 A
    ● при 125 В расчетное значение 0,98 A
    ● при 220 В расчетное значение 0,48 A
    ● при 600 В расчетное значение 0,07 A
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / P600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется 2 x 3NA31 (160 А) последовательн. (750 В, 5 кА)
    — при типе координации 2 требуется 2 x 3NA31 (63 А) последовательн. (750 В, 5 кА)
    ● для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
    Монтаж/ крепление/ размеры
    монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
    вид креплений последовательный монтаж Да
    вид креплений винтовое крепление
    высота 177,5 mm
    ширина 100 mm
    глубина 184 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 20 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 55 mm
    — назад 0 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 55 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения винтовой зажим
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (1 ... 2,5 mm²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,75 ... 1,5 mm²)
    Безопасность
    функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди при наличии крышки
    Разрешения Сертификаты
    Environment General Product Approval Functional Saftey

    Environmental Confirmations

    CCC

    UL

    UR

    EAC

    Type Examination Certificate

    other

    Confirmation

    Дополнительная информация
    3TC4817-0CF4
    3TC4817-0CF4
    3TC4817-0CF4
    последнее изменение: 04.04.2026
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3TC4817-0CF4
