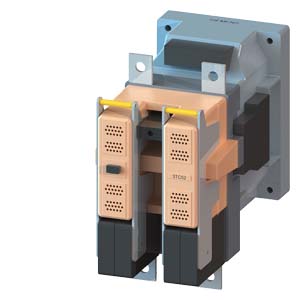

Siemens 3TC5217-0AN4 коммутационное устройство

Name: Siemens 3TC5217-0AN4 коммутационное устройство
Brand: Siemens
Price: 103131 RUB
Availability: InStock

КОНТАКТОРТИПОРАЗМЕР8 2-ПОЛ. DC-3 И 5, 220 A AUXILIARY SWITCH 22 (2НО+2НЗ) DC OPERATION DC 250 V

Купить 3TC52170AN4 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 103131 руб.

Технические характеристики 3TC52170AN4

		Контактор, типоразмер 8, 2-полюсн., DC-3 и 5, 220 A Выключатель вспомогательных цепей 22 (2 НО + 2 НЗ) 250 В DC Режим работы по постоянному току
наименование изделия		Контактор
наименование типа изделия		3TC
Общие технические данные
типоразмер контактора		8
дополнение изделия
● функциональный модуль связи		Нет
● вспомогательный выключатель		Да
напряжение развязки расчетное значение		1 000 V
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1		660 V
ударопрочность при прямоугольном импульсе
● при постоянном токе		12 g / 5 ms, 5,5 g / 10 ms
механический ресурс (циклов)
● контактора типичный		10 000 000
● контактора с насаженным блоком вспомогательных выключателей типичный		10 000 000
справочный идентификатор согласно МЭК 81346-2:2009		Q
Директива RoHS (дата)		03/01/2017
SVHC substance name		Lead CAS-No. 7439-92-1
Масса нетто ME		9,82 kg
Условия окружающей среды
окружающая температура
● при эксплуатации		-25 ... +55 °C
● при хранении		-50 ... +80 °C
относительная атмосферная влажность мин.		10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.		95 %
Цепь главного тока
число полюсов		2
число полюсов для главной цепи		2
число замыкающих контактов для главных контактов		2
число размыкающих контактов для главных контактов		0
тип напряжения		пост. ток
рабочий ток
● при 1 токопроводящей дорожке при DC-1
— при 24 В расчетное значение		220 A
— при 110 В расчетное значение		220 A
— при 220 В расчетное значение		220 A
● при 2 токопроводящих дорожках в ряд при DC-1
— при 24 В расчетное значение		220 A
— при 110 В расчетное значение		220 A
— при 220 В расчетное значение		220 A
— при 440 В расчетное значение		220 A
— при 600 В расчетное значение		220 A
— при 750 В расчетное значение		220 A
● при DC-3 при DC-5
— при 220 В расчетное значение		220 A
— при 600 В расчетное значение		220 A
— при 750 В расчетное значение		170 A
● при 1 токопроводящей дорожке при DC-3 при DC-5
— при 24 В расчетное значение		220 A
— при 110 В расчетное значение		220 A
— при 220 В расчетное значение		220 A
● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
— при 24 В расчетное значение		220 A
— при 110 В расчетное значение		220 A
— при 220 В расчетное значение		220 A
— при 440 В расчетное значение		220 A
— при 600 В расчетное значение		220 A
— при 750 В расчетное значение		170 A
рабочая мощность
● при DC-1
— при 110 В расчетное значение		24 kW
— при 220 В расчетное значение		48 kW
— при 440 В расчетное значение		97 kW
— при 750 В расчетное значение		165 kW
● при DC-3 при DC-5
— при 110 В расчетное значение		20 kW
— при 220 В расчетное значение		41 kW
— при 440 В расчетное значение		82 kW
— при 600 В расчетное значение		110 kW
— при 750 В расчетное значение		110 kW
частота коммутации
● при DC-1 макс.		1 000 1/h
● при DC-3 макс.		600 1/h
● при DC-5 макс.		600 1/h
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания		Постоянный ток
оперативное напряжение питания при постоянном токе расчетное значение		250 V
начальная пусковая мощность электромагнитной катушки при постоянном токе		30 W
мощность удержания электромагнитной катушки при постоянном токе		30 W
задержка замыкания при постоянном токе		120 ... 400 ms
задержка размыкания при постоянном токе		22 ... 35 ms
длительность электрической дуги		20 ... 30 ms
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов		2
● с мгновенным срабатыванием		2
число замыкающих контактов для вспомогательных контактов		2
● с мгновенным срабатыванием		2
число переключающих контактов для вспомогательных контактов		0
цифровой и буквенный идентификатор коммутационных элементов		22
рабочий ток при AC-12 макс.		10 A
рабочий ток при AC-15
● при 230 В расчетное значение		5,6 A
● при 400 В расчетное значение		3,6 A
● при 500 В расчетное значение		2,5 A
рабочий ток при DC-12
● при 24 В расчетное значение		10 A
● при 48 В расчетное значение		10 A
● при 60 В расчетное значение		10 A
● при 110 В расчетное значение		8 A
● при 125 В расчетное значение		6 A
● при 220 В расчетное значение		2 A
● при 600 В расчетное значение		0,4 A
рабочий ток при DC-13
● при 24 В расчетное значение		10 A
● при 48 В расчетное значение		5 A
● при 60 В расчетное значение		5 A
● при 110 В расчетное значение		2,4 A
● при 125 В расчетное значение		2,1 A
● при 220 В расчетное значение		1,1 A
● при 600 В расчетное значение		0,21 A
Номинальная нагрузка UL/CSA
нагрузочная способность контакта вспомогательных контактов согласно UL		A600 / P600
защита от коротких замыканий
исполнение плавкой вставки предохранителя
● для защиты от коротких замыканий главной цепи
— при типе координации 1 требуется		3NE1332-4D (400 A) (750 V, 6 kA)
— при типе координации 2 требуется		3NE1332-4D (400 A) (750 V, 6 kA)
● для защиты вспомогательного выключателя от короткого замыкания требуется		gG: 16 A (500 V, 1 kA)
Монтаж/ крепление/ размеры
монтажное положение		При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
вид креплений последовательный монтаж		Да
вид креплений		винтовое крепление
высота		240 mm
ширина		135 mm
глубина		236 mm
необходимое расстояние
● при последовательном монтаже
— вперед		20 mm
— назад		0 mm
— вверх		10 mm
— вниз		10 mm
— вбок		10 mm
● до заземленных компонентов
— вперед		70 mm
— назад		0 mm
— вверх		10 mm
— вбок		10 mm
— вниз		10 mm
● до компонентов, находящихся под напряжением
— вперед		70 mm
— назад		0 mm
— вверх		10 mm
— вниз		10 mm
— вбок		10 mm
Подсоединения/ клеммы
исполнение электрического соединения		винтовой зажим
● для главной цепи		винтовой зажим
● для цепи вспомогательного и оперативного тока		винтовой зажим
вид подключаемых сечений проводов
● для вспомогательных контактов
— однопроводной или многопроводной		2x (1 ... 2,5 mm²)
— тонкопроволочный с концевой заделкой кабеля		2x (0,75 ... 1,5 mm²)
Безопасность
функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1		Да
Электрическая безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529		IP00; IP20 с рамной клеммой/ крышкой
защита от прикосновения с лицевой стороны согласно МЭК 60529		с защитой от вертикального прикосновения пальцем спереди при наличии крышки
Дополнительная информация



последнее изменение:		04.04.2026
Дата 11.04.2026	Возможны изменения. © Copyright Siemens 2026

Техническая документация по 3TC5217-0AN4
