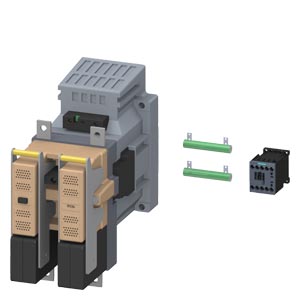

    Siemens 3TC5617-0LF4 коммутационное устройство

    Siemens 3TC5617-0LF4 коммутационное устройство

    КОНТАКТОР РАЗМЕР 12 2-ПОЛЮС. DC-3 И 5, 170A AT 750V ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 21 (2НО+1НЗ) ДИАПАЗОН УСТАВОК 0.7 ДO 1.25X US ПЕРЕКЛЮЧАЕМЫЙ С ВАРИСТОРОМ. DC РАБОТА КАТУШКА ПОСТ. ТОКА DC 110V

    Купить 3TC56170LF4 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 324325 руб.

    Технические характеристики 3TC56170LF4

    		 Контактор, типоразмер 12, 2-полюсн., DC-3 и 5, 400 A при 750 В Вспомогательные контакты 21 (2 НО + 1 НЗ) 110 В DC Режим работы по постоянному току с варистором и добавочным сопротивлением Рабочий диапазон 0,7–1,25 x US Режим работы по постоянному току
    наименование изделия Контактор
    наименование типа изделия 3TC
    Общие технические данные
    типоразмер контактора 12
    дополнение изделия
    ● функциональный модуль связи Нет
    ● вспомогательный выключатель Нет
    напряжение развязки расчетное значение 1 000 V
    макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 660 V
    ударопрочность при прямоугольном импульсе
    ● при постоянном токе 12 g / 5 ms, 5,6 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 21,837 kg
    Условия окружающей среды
    окружающая температура
    ● при эксплуатации -40 ... +70 °C
    ● при хранении -50 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    число полюсов 2
    число полюсов для главной цепи 2
    число замыкающих контактов для главных контактов 2
    число размыкающих контактов для главных контактов 0
    тип напряжения пост. ток
    рабочий ток
    ● при 1 токопроводящей дорожке при DC-1
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    — при 220 В расчетное значение 400 A
    ● при 2 токопроводящих дорожках в ряд при DC-1
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    — при 220 В расчетное значение 400 A
    — при 440 В расчетное значение 400 A
    — при 600 В расчетное значение 400 A
    — при 750 В расчетное значение 400 A
    ● при DC-3 при DC-5
    — при 220 В расчетное значение 400 A
    — при 600 В расчетное значение 400 A
    — при 750 В расчетное значение 400 A
    ● при 1 токопроводящей дорожке при DC-3 при DC-5
    — при 24 В расчетное значение 220 A
    — при 110 В расчетное значение 220 A
    — при 220 В расчетное значение 400 A
    ● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    — при 220 В расчетное значение 400 A
    — при 440 В расчетное значение 400 A
    — при 600 В расчетное значение 400 A
    — при 750 В расчетное значение 400 A
    рабочая мощность
    ● при DC-1
    — при 110 В расчетное значение 44 kW
    — при 220 В расчетное значение 88 kW
    — при 440 В расчетное значение 176 kW
    — при 750 В расчетное значение 300 kW
    ● при DC-3 при DC-5
    — при 110 В расчетное значение 35 kW
    — при 220 В расчетное значение 70 kW
    — при 440 В расчетное значение 140 kW
    — при 600 В расчетное значение 200 kW
    — при 750 В расчетное значение 250 kW
    частота коммутации
    ● при DC-1 макс. 1 000 1/h
    ● при DC-3 макс. 600 1/h
    ● при DC-5 макс. 600 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 110 V
    исполнение ограничителя перенапряжений с варистором
    начальная пусковая мощность электромагнитной катушки при постоянном токе 86 W
    мощность удержания электромагнитной катушки при постоянном токе 86 W
    задержка замыкания при постоянном токе 110 ... 400 ms
    задержка размыкания при постоянном токе 40 ... 110 ms
    длительность электрической дуги 20 ... 30 ms
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 1
    ● с мгновенным срабатыванием 1
    число замыкающих контактов для вспомогательных контактов 2
    ● с мгновенным срабатыванием 2
    число переключающих контактов для вспомогательных контактов 0
    цифровой и буквенный идентификатор коммутационных элементов 21
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 5,6 A
    ● при 400 В расчетное значение 3,6 A
    ● при 500 В расчетное значение 2,5 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 8 A
    ● при 125 В расчетное значение 6 A
    ● при 220 В расчетное значение 2 A
    ● при 600 В расчетное значение 0,4 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 5 A
    ● при 60 В расчетное значение 5 A
    ● при 110 В расчетное значение 2,4 A
    ● при 125 В расчетное значение 2,1 A
    ● при 220 В расчетное значение 1,1 A
    ● при 600 В расчетное значение 0,21 A
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / P600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется 2 x 3NE1330-4D (315 А) параллельн. (750 В, 12 кА)
    — при типе координации 2 требуется 2 x 3NE1330-4D (315 А) параллельн. (750 В, 12 кА)
    ● для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
    Монтаж/ крепление/ размеры
    монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
    вид креплений последовательный монтаж Да
    вид креплений винтовое крепление
    высота 281 mm
    ширина 235 mm
    глубина 314 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 25 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 100 mm
    — назад 0 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 100 mm
    — назад 0 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения винтовой зажим
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (1 ... 2,5 mm²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,75 ... 1,5 mm²)
    Безопасность
    функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди при наличии крышки
    Разрешения Сертификаты
    Environment General Product Approval Functional Saftey

    Environmental Confirmations

    CCC

    UR

    UL

    EAC

    Type Examination Certificate

    other

    Confirmation

    Дополнительная информация
    3TC5617-0LF4
    3TC5617-0LF4
    3TC5617-0LF4
    последнее изменение: 04.04.2026
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3TC5617-0LF4
