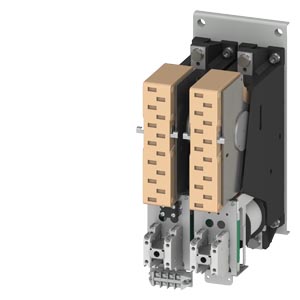

    Siemens 3TC7814-1CM коммутационное устройство

    Siemens 3TC7814-1CM коммутационное устройство

    КОНТАКТОР, РАЗМЕР 12, 2-ПОЛЮС. DC-3 И 5, НОМИНАЛЬНЫЙ РАБ. ТОК. 400A ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 44 (4НO+4НЗ) УПРАВЛЕНИЕ ПЕРЕМЕННЫМ ТОКОМ AC 50/60ГЦ 220V

    Купить 3TC78141CM в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 335007 руб.

    Технические характеристики 3TC78141CM

    		 Контактор, типоразмер 12, 2-полюсн., DC-3 и 5, 400 A Выключатель вспомогательных цепей 4 НО + 4 НЗ 230/220 В AC, 50 Гц, работа на переменном токе работа на переменном токе
    наименование изделия Контактор
    наименование типа изделия 3TC
    Общие технические данные
    типоразмер контактора 12
    дополнение изделия
    ● функциональный модуль связи Нет
    ● вспомогательный выключатель Нет
    напряжение развязки расчетное значение 1 500 V
    выдерживаемое импульсное напряжение расчетное значение 8 kV
    макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 630 V
    механический ресурс (циклов)
    ● контактора типичный 30 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 30 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 22,87 kg
    Условия окружающей среды
    окружающая температура
    ● при эксплуатации -25 ... +55 °C
    ● при хранении -50 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    число полюсов 2
    число полюсов для главной цепи 2
    число замыкающих контактов для главных контактов 2
    число размыкающих контактов для главных контактов 0
    тип напряжения пост. ток
    рабочий ток
    ● при 1 токопроводящей дорожке при DC-1
    — при 24 В расчетное значение 500 A
    — при 110 В расчетное значение 500 A
    — при 220 В расчетное значение 500 A
    — при 440 В расчетное значение 500 A
    — при 600 В расчетное значение 500 A
    — при 750 В расчетное значение 500 A
    ● при 2 токопроводящих дорожках в ряд при DC-1
    — при 24 В расчетное значение 500 A
    — при 110 В расчетное значение 500 A
    — при 220 В расчетное значение 500 A
    — при 440 В расчетное значение 500 A
    — при 600 В расчетное значение 500 A
    — при 750 В расчетное значение 500 A
    — при 1500 В расчетное значение 500 A
    ● при DC-3 при DC-5
    — при 220 В расчетное значение 400 A
    — при 600 В расчетное значение 400 A
    — при 750 В расчетное значение 400 A
    ● при 1 токопроводящей дорожке при DC-3 при DC-5
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    — при 220 В расчетное значение 400 A
    — при 440 В расчетное значение 400 A
    — при 600 В расчетное значение 400 A
    — при 750 В расчетное значение 400 A
    ● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    — при 220 В расчетное значение 400 A
    — при 440 В расчетное значение 400 A
    — при 600 В расчетное значение 400 A
    — при 750 В расчетное значение 400 A
    — при 1500 В расчетное значение 400 A
    рабочая мощность
    ● при DC-1
    — при 110 В расчетное значение 55 kW
    — при 220 В расчетное значение 110 kW
    — при 440 В расчетное значение 220 kW
    — при 750 В расчетное значение 375 kW
    — при 1500 В расчетное значение 750 kW
    ● при DC-3 при DC-5
    — при 110 В расчетное значение 35 kW
    — при 220 В расчетное значение 70 kW
    — при 440 В расчетное значение 140 kW
    — при 600 В расчетное значение 200 kW
    — при 750 В расчетное значение 250 kW
    — при 1200 В расчетное значение 400 kW
    — при 1500 В расчетное значение 500 kW
    частота коммутации
    ● при DC-1 макс. 1 000 1/h
    ● при DC-3 макс. 500 1/h
    ● при DC-5 макс. 500 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Переменный ток
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 220 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,2
    полная начальная пусковая мощность электромагнитной катушки при переменном токе 160 VA
    ● при 50 Гц 160 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности 0,95
    ● при 50 Гц 0,95
    полная мощность удержания электромагнитной катушки при переменном токе 160 VA
    ● при 50 Гц 160 VA
    коэффициент мощности, индуктивный при мощности удержания катушки 0,95
    ● при 50 Гц 0,95
    длительность электрической дуги 40 ... 70 ms
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 4
    ● с мгновенным срабатыванием 4
    число замыкающих контактов для вспомогательных контактов 4
    ● с мгновенным срабатыванием 4
    число переключающих контактов для вспомогательных контактов 0
    цифровой и буквенный идентификатор коммутационных элементов 44
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 5,6 A
    ● при 400 В расчетное значение 3,6 A
    ● при 500 В расчетное значение 2,5 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 3,2 A
    ● при 125 В расчетное значение 2,5 A
    ● при 220 В расчетное значение 0,9 A
    ● при 600 В расчетное значение 0,22 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 5 A
    ● при 60 В расчетное значение 5 A
    ● при 110 В расчетное значение 1,14 A
    ● при 125 В расчетное значение 0,98 A
    ● при 220 В расчетное значение 0,48 A
    ● при 600 В расчетное значение 0,07 A
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется 2 x 3NE1330-5E (315 А) параллельн. (1500 В, 12 кА)
    — при типе координации 2 требуется 2 x 3NE1330-5E (315 А) параллельн. (1500 В, 12 кА)
    ● для защиты вспомогательного выключателя от короткого замыкания требуется gG: 16 A (500 V, 1 kA)
    Монтаж/ крепление/ размеры
    монтажное положение При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
    вид креплений последовательный монтаж Да
    вид креплений винтовое крепление
    высота 375 mm
    ширина 160 mm
    глубина 290 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 20 mm
    — назад 0 mm
    — вверх 25 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 50 mm
    — назад 0 mm
    — вверх 25 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 50 mm
    — назад 0 mm
    — вверх 25 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения винтовой зажим
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (1 ... 2,5 mm²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,75 ... 1,5 mm²)
    Безопасность
    функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да; необходимо последовательно соединять по 1 вспомогательному размыкателю каждой правой и каждой левой токопроводящей дорожки
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
    Разрешения Сертификаты
    Environment General Product Approval Functional Saftey other

    Environmental Confirmations

    CCC

    EAC

    Type Examination Certificate

    Confirmation

    Дополнительная информация
    3TC7814-1CM
    3TC7814-1CM
    3TC7814-1CM
    последнее изменение: 02.04.2025
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
