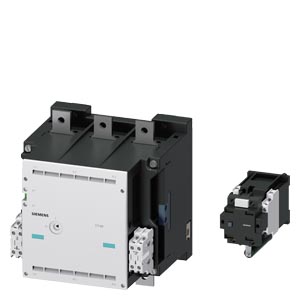

Siemens 3TF6833-1DB4 коммутационное устройство

Name: Siemens 3TF6833-1DB4 коммутационное устройство
Brand: Siemens
Price: 346958 RUB
Availability: InStock

КОНТАКТОР ТИПОРАЗМЕР 14, 3-ПОЛЮСА AC-3, 335КВТ, 400/380V (690V) ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 33 (3НО+3НЗ) С 3TC44174A РЕВЕРСИВНЫМ ПУСКАТЕЛЕМ И ПОСЛЕД. РЕЗИСТОР ЦЕПЬ ПОСТ. ТОКА НИЗКОГО ПОТРЕБЛЕНИЯ DC 24V

Купить 3TF68331DB4 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 346958 руб.

Технические характеристики 3TF68331DB4

Контактор, типоразмер 14, 3-полюсный, AC-3, 335 кВт, 400/380 В (690 В) Выключатель вспомогательных цепей 33 (3 НО + 3 НЗ) с реверсивным контактором 3TC4417-4A и добавочным сопротивлением Цепь постоянного тока с экономичным потреблением 24 В DC

наименование изделия

Вакуумный контактор

наименование типа изделия

3TF6

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Нет

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

500 V

ударопрочность при прямоугольном импульсе

● при постоянном токе

9,5 g / 5 мс, 5,7 g / 10 мс

ударопрочность при синусовом импульсе

● при постоянном токе

14,5 г/5 мс, 9,1 г/10 мс

механический ресурс (циклов)

● контактора типичный

5 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

19,532 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при эксплуатации

10 ... 95 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

700 A

— до 690 В при окружающей температуре 55 °C расчетное значение

630 A

● при AC-3

— при 400 В расчетное значение

630 A

— при 500 В расчетное значение

630 A

— при 690 В расчетное значение

630 A

● при AC-3e

— при 400 В расчетное значение

552 A

— при 500 В расчетное значение

552 A

— при 690 В расчетное значение

552 A

● при AC-4 при 400 В расчетное значение

610 A

● при AC-6a

— до 500 В при пиковом значении тока n=20 расчетное значение

513 A

— до 690 В при пиковом значении тока n=20 расчетное значение

513 A

● при AC-6a

— до 400 В при пиковом значении тока n=30 расчетное значение

342 A

— до 500 В при пиковом значении тока n=30 расчетное значение

342 A

— до 690 В при пиковом значении тока n=30 расчетное значение

342 A

поперечное сечение подключаемого провода в главной цепи при AC-1

● при 40 °C мин. допустимый

480 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

300 A

● при 690 В расчетное значение

300 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

200 kW

— при 400 В расчетное значение

355 kW

— при 500 В расчетное значение

400 kW

— при 690 В расчетное значение

600 kW

● при AC-3e

— при 230 В расчетное значение

160 kW

— при 400 В расчетное значение

315 kW

— при 690 В расчетное значение

560 kW

рабочая полная мощность при AC-6a

● до 400 В при пиковом значении тока n=20 расчетное значение

338 kVA

● до 690 В при пиковом значении тока n=20 расчетное значение

586 kVA

рабочая полная мощность при AC-6a

● до 400 В при пиковом значении тока n=30 расчетное значение

226 kVA

● до 690 В при пиковом значении тока n=30 расчетное значение

390 kVA

кратковременный тепловой ток длительностью не более 10 с

5 040 A

мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник

45 W

мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник

35 W

частота включений на холостом ходу при переменном токе

2 000 1/h

частота коммутации

● при AC-1 макс.

700 1/h

● при AC-3e

— при 400 В макс.

500 1/h

— при 690 В макс.

500 1/h

● при AC-2 при AC-3 макс.

200 1/h

● при AC-2 при AC-3e макс.

200 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

полная мощность удержания

● при мин. расчетном значении оперативного напряжения питания при постоянном токе

28 VA

начальная пусковая мощность электромагнитной катушки при постоянном токе

1 010 W

мощность удержания электромагнитной катушки при постоянном токе

28 W

задержка замыкания

● при постоянном токе

76 ... 110 ms

задержка размыкания

● при постоянном токе

10 ... 50 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

5,6 A

● при 400 В расчетное значение

3,6 A

● при 500 В расчетное значение

2,5 A

● при 690 В расчетное значение

2,3 A

рабочий ток при DC-12 при 440 В расчетное значение

0,33 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

10 A

● при 110 В расчетное значение

3,2 A

● при 125 В расчетное значение

2,5 A

● при 220 В расчетное значение

0,9 A

● при 600 В расчетное значение

0,22 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

5 A

● при 110 В расчетное значение

1,14 A

● при 125 В расчетное значение

0,98 A

● при 220 В расчетное значение

0,48 A

● при 600 В расчетное значение

0,07 A

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

630 A

● при 600 В расчетное значение

630 A

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

231 hp

— при 220/230 В расчетное значение

266 hp

— при 460/480 В расчетное значение

530 hp

— при 575/600 В расчетное значение

664 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 1000 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 500 А (690 В, 100 кА), aM: 630 А (690 В, 50 кА), BS88: 500 А (415 В, 50 кА)

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад

вид креплений последовательный монтаж

Да

вид креплений

винтовое крепление

высота

276 mm

ширина

230 mm

глубина

237 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

Шина подключения

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

ширина соединительной шины

30 mm

толщина соединительной шины

6 mm

диаметр отверстия

11 mm

число отверстий

вид подключаемых сечений проводов для главных контактов

● многопроводной

70 ... 240 мм²

● тонкопроволочный с концевой заделкой кабеля

50 ... 240 мм²

поперечное сечение подключаемого провода для главных контактов

● тонкопроволочный с концевой заделкой кабеля

240 ... 50 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,0 мм²), 2x (1,0 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (18 ... 12)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

500

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 12

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; По 1-му размыкателю каждого правого и каждого левого блока вспомогательных выключателей необходимо соединять последовательно

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00

Разрешения Сертификаты

General Product Approval			Functional Saftey
			Type Examination Certificate
Test Certificates		Maritime application
Special Test Certificate	Miscellaneous
other
	Confirmation
