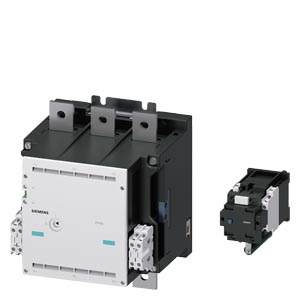

    Siemens 3TF6933-1DB4 коммутационное устройство

    Siemens 3TF6933-1DB4 коммутационное устройство

    КОНТАКТОР ТИПОРАЗМЕР 14, 3-ПОЛЮСА AC-3, 450КВТ, 400/380V (690V) ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 33 (3НО+3НЗ) С 3TC44174A РЕВЕРСИВНЫМ ПУСКАТЕЛЕМ И ПОСЛЕД. РЕЗИСТОР ЦЕПЬ ПОСТ. ТОКА НИЗКОГО ПОТРЕБЛЕНИЯ DC 24V

    Купить 3TF69331DB4 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 430962 руб.

    Технические характеристики 3TF69331DB4

    		 Контактор, типоразмер 14, 3-полюсный, AC-3, 450 кВт, 400/380 В (690 В) Выключатель вспомогательных цепей 33 (3 НО + 3 НЗ) с реверсивным контактором 3TC4417-4A и добавочным сопротивлением Цепь постоянного тока с экономичным потреблением 24 В DC
    наименование изделия Вакуумный контактор
    наименование типа изделия 3TF6
    Общие технические данные
    типоразмер контактора 14
    дополнение изделия
    ● функциональный модуль связи Нет
    ● вспомогательный выключатель Нет
    напряжение развязки
    ● главной цепи при степени загрязнения 3 расчетное значение 1 000 V
    ● вспомогательной цепи при степени загрязнения 3 расчетное значение 690 V
    выдерживаемое импульсное напряжение
    ● главной цепи расчетное значение 8 kV
    ● вспомогательной цепи расчетное значение 6 kV
    макс. допустимое напряжение для безопасного разъединения
    ● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 V
    ● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 500 V
    ударопрочность при прямоугольном импульсе
    ● при постоянном токе 8,6 g / 5 мс, 5,1 g / 10 мс
    ударопрочность при синусовом импульсе
    ● при постоянном токе 13,5 г/5 мс, 7,8 г/10 мс
    механический ресурс (циклов)
    ● контактора типичный 5 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 22,962 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +55 °C
    ● при хранении -55 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    тип напряжения для главной цепи Переменный ток
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 690 V
    ● при AC-3e расчетное значение макс. 690 V
    рабочий ток
    ● при AC-1
    — до 690 В при окружающей температуре 40 °C расчетное значение 910 A
    — до 690 В при окружающей температуре 55 °C расчетное значение 850 A
    ● при AC-3
    — при 400 В расчетное значение 820 A
    — при 500 В расчетное значение 820 A
    — при 690 В расчетное значение 820 A
    ● при AC-3e
    — при 400 В расчетное значение 630 A
    — при 500 В расчетное значение 630 A
    — при 690 В расчетное значение 630 A
    ● при AC-4 при 400 В расчетное значение 690 A
    ● при AC-6a
    — до 500 В при пиковом значении тока n=20 расчетное значение 675 A
    — до 690 В при пиковом значении тока n=20 расчетное значение 675 A
    ● при AC-6a
    — до 400 В при пиковом значении тока n=30 расчетное значение 450 A
    — до 500 В при пиковом значении тока n=30 расчетное значение 450 A
    — до 690 В при пиковом значении тока n=30 расчетное значение 450 A
    поперечное сечение подключаемого провода в главной цепи при AC-1
    ● при 40 °C мин. допустимый 600 mm²
    рабочий ток примерно на 200.000 циклов коммутации при AC-4
    ● при 400 В расчетное значение 360 A
    ● при 690 В расчетное значение 360 A
    рабочая мощность
    ● при AC-3
    — при 230 В расчетное значение 260 kW
    — при 400 В расчетное значение 450 kW
    — при 500 В расчетное значение 600 kW
    — при 690 В расчетное значение 800 kW
    ● при AC-3e
    — при 230 В расчетное значение 200 kW
    — при 400 В расчетное значение 355 kW
    — при 690 В расчетное значение 600 kW
    рабочая полная мощность при AC-6a
    ● до 400 В при пиковом значении тока n=20 расчетное значение 445 kVA
    ● до 690 В при пиковом значении тока n=20 расчетное значение 771 kVA
    рабочая полная мощность при AC-6a
    ● до 400 В при пиковом значении тока n=30 расчетное значение 297 kVA
    ● до 690 В при пиковом значении тока n=30 расчетное значение 514 kVA
    кратковременный тепловой ток длительностью не более 10 с 7 000 A
    мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник 70 W
    мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник 42 W
    частота включений на холостом ходу при переменном токе 1 000 1/h
    частота коммутации
    ● при AC-1 макс. 700 1/h
    ● при AC-3e
    — при 400 В макс. 500 1/h
    — при 690 В макс. 500 1/h
    ● при AC-2 при AC-3 макс. 200 1/h
    ● при AC-2 при AC-3e макс. 200 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
    ● исходное значение 0,8
    ● конечное значение 1,1
    полная мощность удержания
    ● при мин. расчетном значении оперативного напряжения питания при постоянном токе 20,6 VA
    начальная пусковая мощность электромагнитной катушки при постоянном токе 960 W
    мощность удержания электромагнитной катушки при постоянном токе 20,6 W
    задержка замыкания
    ● при постоянном токе 86 ... 280 ms
    задержка размыкания
    ● при постоянном токе 19 ... 25 ms
    длительность электрической дуги 10 ... 15 ms
    исполнение управления коммутационного привода Стандарт A1 - A2
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов
    ● навесной 3
    ● с мгновенным срабатыванием 3
    число замыкающих контактов для вспомогательных контактов
    ● навесной 3
    ● с мгновенным срабатыванием 3
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 5,6 A
    ● при 400 В расчетное значение 3,6 A
    ● при 500 В расчетное значение 2,5 A
    ● при 690 В расчетное значение 2,3 A
    рабочий ток при DC-12 при 440 В расчетное значение 0,33 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 10 A
    ● при 110 В расчетное значение 3,2 A
    ● при 125 В расчетное значение 2,5 A
    ● при 220 В расчетное значение 0,9 A
    ● при 600 В расчетное значение 0,22 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 5 A
    ● при 110 В расчетное значение 1,14 A
    ● при 125 В расчетное значение 0,98 A
    ● при 220 В расчетное значение 0,48 A
    ● при 600 В расчетное значение 0,07 A
    надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 820 A
    ● при 600 В расчетное значение 820 A
    отдаваемая механическая мощность [л. с.]
    ● для 3-фазного электродвигателя
    — при 200/208 В расчетное значение 290 hp
    — при 220/230 В расчетное значение 350 hp
    — при 460/480 В расчетное значение 700 hp
    — при 575/600 В расчетное значение 860 hp
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG: 1250 A (690 V, 100 kA)
    — при типе координации 2 требуется gG: 630 А (690 В, 50 кА), aM: 630 А (690 В, 50 кА), BS88: 630 А (690 В, 50 кА)
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
    вид креплений последовательный монтаж Да
    вид креплений винтовое крепление
    высота 295 mm
    ширина 230 mm
    глубина 237 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 20 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    ● до заземленных компонентов
    — вперед 20 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 20 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи Шина подключения
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    ● на контакторе для вспомогательных контактов Винтовое присоединение
    ширина соединительной шины 40 mm
    толщина соединительной шины 6 mm
    диаметр отверстия 13,5 mm
    число отверстий 1
    вид подключаемых сечений проводов для главных контактов
    ● многопроводной 50 ... 240 мм²
    ● тонкопроволочный с концевой заделкой кабеля 50 ... 240 мм²
    поперечное сечение подключаемого провода для главных контактов
    ● тонкопроволочный с концевой заделкой кабеля 240 ... 50 mm²
    поперечное сечение подключаемого провода для вспомогательных контактов
    ● однопроводной или многопроводной 0,5 ... 2,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 2,5 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной 2x (0,5 ... 1,0 мм²), 2x (1,0 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (18 ... 12)
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 500
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов 18 ... 12
    Безопасность
    функция изделия
    ● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да; По 1-му размыкателю каждого правого и каждого левого блока вспомогательных выключателей необходимо соединять последовательно
    ● принудительная коммутация согласно МЭК 60947-5-1 Нет
    ● пригодно для функции безопасности Да
    срок службы макс. 20 a
    испытания срока службы с учетом износа необходимые Да
    доля опасных отказов
    ● при низкой приоритетности запроса согласно SN 31920 40 %
    ● при высокой приоритетности запроса согласно SN 31920 73 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
    ISO 13849
    тип устройства согласно ISO 13849-1 3
    запас при расчете параметров согласно ISO 13849-2 необходимые Да
    IEC 61508
    тип защитного устройства согласно МЭК 61508-2 тип A
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
    Разрешения Сертификаты
    General Product Approval Functional Saftey Maritime application

    CCC

    cULus

    EAC

    Type Examination Certificate

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    Maritime application other

    PRS (Polski Register of Shipping)

    RMRS (Russian Maritime Register)

    Confirmation

    Дополнительная информация
    3TF6933-1DB4
    3TF6933-1DB4
    3TF6933-1DB4
    последнее изменение: 04.04.2026
    Дата
    11.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
