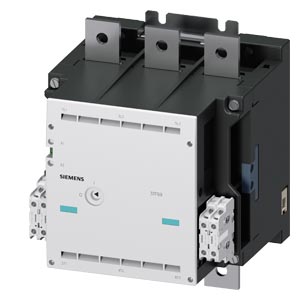

Siemens 3TF6944-0CP7 коммутационное устройство

Name: Siemens 3TF6944-0CP7 коммутационное устройство
Brand: Siemens
Price: 405054 RUB
Availability: InStock

КОНТАКТОР ТИПОРАЗМЕР 14, 3-ПОЛЮСА AC-3, 450КВТ, 400/380V (690V) ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ 44 (4НO+4НЗ) УПРАВЛЕНИЕ ПЕРЕМЕННЫМ ТОКОМ AC 230 ДO 276V 50/60ГЦ

Купить 3TF69440CP7 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 405054 руб.

Технические характеристики 3TF69440CP7

Контактор, типоразмер 14, 3-полюсный, AC-3, 450 кВт, 400/380 В (690 В) Выключатель вспомогательных цепей 44 (4 НО + 4 НЗ) работа на переменном токе 230–276 В AC, 50/60 Гц

наименование изделия

Вакуумный контактор

наименование типа изделия

3TF6

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Нет

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

500 V

ударопрочность при прямоугольном импульсе

● при переменном токе

9,5 g / 5 мс, 5,7 g / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

13,5 g / 5 мс, 7,8 g / 10 мс

механический ресурс (циклов)

● контактора типичный

5 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

Масса нетто ME

20,742 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при эксплуатации

10 ... 95 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочий ток

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

910 A

— до 690 В при окружающей температуре 55 °C расчетное значение

850 A

● при AC-3

— при 400 В расчетное значение

820 A

— при 500 В расчетное значение

820 A

— при 690 В расчетное значение

820 A

● при AC-3e

— при 400 В расчетное значение

630 A

— при 500 В расчетное значение

630 A

— при 690 В расчетное значение

630 A

● при AC-4 при 400 В расчетное значение

690 A

● при AC-6a

— до 500 В при пиковом значении тока n=20 расчетное значение

675 A

— до 690 В при пиковом значении тока n=20 расчетное значение

675 A

● при AC-6a

— до 400 В при пиковом значении тока n=30 расчетное значение

450 A

— до 500 В при пиковом значении тока n=30 расчетное значение

450 A

— до 690 В при пиковом значении тока n=30 расчетное значение

450 A

поперечное сечение подключаемого провода в главной цепи при AC-1

● при 40 °C мин. допустимый

600 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

360 A

● при 690 В расчетное значение

360 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

260 kW

— при 400 В расчетное значение

450 kW

— при 500 В расчетное значение

600 kW

— при 690 В расчетное значение

800 kW

● при AC-3e

— при 230 В расчетное значение

200 kW

— при 400 В расчетное значение

355 kW

— при 690 В расчетное значение

600 kW

рабочая полная мощность при AC-6a

● до 400 В при пиковом значении тока n=20 расчетное значение

445 kVA

● до 690 В при пиковом значении тока n=20 расчетное значение

771 kVA

рабочая полная мощность при AC-6a

● до 400 В при пиковом значении тока n=30 расчетное значение

297 kVA

● до 690 В при пиковом значении тока n=30 расчетное значение

514 kVA

кратковременный тепловой ток длительностью не более 10 с

7 000 A

мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на каждый проводник

70 W

мощность потерь [Вт] при AC-3e при 400 В при расчетном значении рабочего тока на каждый проводник

42 W

частота включений на холостом ходу при переменном токе

500 1/h

частота коммутации

● при AC-1 макс.

500 1/h

● при AC-3e

— при 400 В макс.

500 1/h

— при 690 В макс.

500 1/h

● при AC-2 при AC-3 макс.

200 1/h

● при AC-2 при AC-3e макс.

200 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

230 ... 276 V

● при 60 Гц расчетное значение

230 ... 276 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,8 ... 1,1

пик тока включения

18 A

длительность пика тока включения

300 µs

начальный пусковой ток среднее значение

3,9 mA

пиковый начальный пусковой ток

5,5 A

длительность начального пускового тока

150 000 µs

ток удержания среднее значение

30 mA

полная начальная пусковая мощность

● при мин. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

900 VA

— при 60 Гц

900 VA

● при макс. расчетном значении оперативного напряжения питания при переменном токе

— при 60 Гц

1 050 VA

— при 50 Гц

1 050 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

● при 60 Гц

полная мощность удержания

● при мин. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

7 VA

— при 60 Гц

7 VA

● при макс. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

8 VA

— при 60 Гц

8 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,4

● при 60 Гц

0,4

задержка замыкания

● при переменном токе

70 ... 120 ms

задержка размыкания

● при переменном токе

50 ... 130 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

5,6 A

● при 400 В расчетное значение

3,6 A

● при 500 В расчетное значение

2,5 A

● при 690 В расчетное значение

2,3 A

рабочий ток при DC-12 при 440 В расчетное значение

0,33 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

10 A

● при 110 В расчетное значение

3,2 A

● при 125 В расчетное значение

2,5 A

● при 220 В расчетное значение

0,9 A

● при 600 В расчетное значение

0,22 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

5 A

● при 110 В расчетное значение

1,14 A

● при 125 В расчетное значение

0,98 A

● при 220 В расчетное значение

0,48 A

● при 600 В расчетное значение

0,07 A

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

820 A

● при 600 В расчетное значение

820 A

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

290 hp

— при 220/230 В расчетное значение

350 hp

— при 460/480 В расчетное значение

700 hp

— при 575/600 В расчетное значение

860 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 1250 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 630 А (690 В, 50 кА), aM: 630 А (690 В, 50 кА), BS88: 630 А (690 В, 50 кА)

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад

вид креплений последовательный монтаж

Да

вид креплений

винтовое крепление

высота

295 mm

ширина

230 mm

глубина

237 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

Шина подключения

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

ширина соединительной шины

40 mm

толщина соединительной шины

6 mm

диаметр отверстия

13,5 mm

число отверстий

вид подключаемых сечений проводов для главных контактов

● многопроводной

50 ... 240 мм²

● тонкопроволочный с концевой заделкой кабеля

50 ... 240 мм²

поперечное сечение подключаемого провода для главных контактов

● тонкопроволочный с концевой заделкой кабеля

240 ... 50 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,0 мм²), 2x (1,0 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (18 ... 12)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов

500

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 12

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; По 1-му размыкателю каждого правого и каждого левого блока вспомогательных выключателей необходимо соединять последовательно

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при наличии крышки

Разрешения Сертификаты

General Product Approval			Functional Saftey
			Type Examination Certificate
Test Certificates		Maritime application
Miscellaneous	Special Test Certificate
other
Confirmation		Miscellaneous
