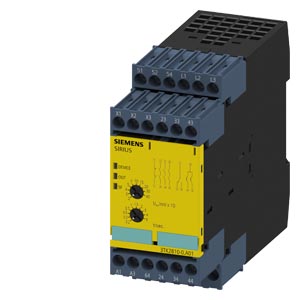

РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ДЛЯ SAFETY-ORIENTED STANDSTILL MONITORING, 400V, AC, 45.0MM, ВИНТОВЫЕ КЛЕММЫ, FK INSTANT.: 3НО 1НЗ, FK DELAYED: 0, MK: 3, AUTO START, BASIC UNIT, MAX. ACHIEV. CAT. EN954-1: 4, MAX. ACHIEV. SIL ДО IEC61508:3,
Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.
Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.
| | SIRIUS SAFETY RELAY FOR SAFETY-ORIENTED STANDSTILL MONITORING, 400V AC, 45.0MM, SCREW TERMINAL, FK INSTANT.: 3NO 1NC, FK DELAYED: 0, MK: 3, AUTO START, BASIC UNIT, MAX. ACHIEV. CAT. EN954-1: 4, MAX. ACHIEV. SIL TO IEC61508:3, | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | коммутационное устройство безопасности | ||
| Исполнение продукта | для надежного контроля останова | ||
| Степень защиты IP корпуса | IP20 | ||
| Степень защиты IP для подключаемой клеммы | IP20 | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | ||
| Напряжение изоляции расчетное значение | 690 V | ||
| Температура окружающей среды | |||
| во время хранения | -40 ... +75 °C | ||
| во время эксплуатации | -25 ... +60 °C | ||
| Давление воздуха согласно SN 31205 | 90 ... 106 kPa | ||
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | ||
| Виброустойчивость согласно IEC 60068-2-6 | 10 … 55 Гц: 0,35 мм | ||
| Стойкость к шоку | 8g / 10 мсек | ||
| Прочность по отношению к импульсному напряжению расчетное значение | 6 000 V | ||
| ЭМС излучение помех | IEC 61000-6-2, IEC 61000-6-3 | ||
| Монтажное окружение относительно ЭМС | Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры. | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | KT | ||
| Условное обозначение согласно DIN EN 61346-2 | F | ||
| Количество входов датчиков | |||
| 1- или 2-канальных | 1 | ||
| Исполнение каскадирования | нет | ||
| Исполнение безопасного монтажа кабельной проводки входов | измерительные входы | ||
| Характеристики продукта устойчив к поперечному замыканию | нет | ||
| Общий уровень безопасности (SIL) | |||
| согласно IEC 61508 | SIL3 | ||
| для контура разблокирования с задержкой времени согласно IEC 61508 | SIL3 | ||
| Предел SIL (для подсистемы) согласно EN 62061 | 3 | ||
| уровень производительности (PL) | |||
| согласно EN ISO 13849-1 | e | ||
| для контура разблокирования с задержкой времени согласно EN ISO 13849-1 | e | ||
| Категория согласно EN 954-1 | 4 | ||
| Категория согласно EN ISO 13849-1 | 4 | ||
| допуск аппаратного отказа согласно IEC 61508 | 1 | ||
| тип автомата безопасности согласно IEC 61508-2 | тип B | ||
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | 0,0000000015 1/h | ||
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | ||
| Количество выходов в качестве контактного коммутационного элемента | |||
| в качестве размыкающего контакта | |||
| — для функции оповещения включающийся без выдержки времени | 2 | ||
| в качестве замыкающего контакта | |||
| — обеспечивающий безопасность включающийся без выдержки времени | 4 | ||
| — обеспечивающий безопасность включающийся с выдержкой времени | 0 | ||
| Количество выходов в качестве бесконтактного полупроводникового переключающего элемента | |||
| обеспечивающий безопасность | |||
| — включающийся с выдержкой времени | 0 | ||
| — включающийся без выдержки времени | 0 | ||
| для функции оповещения | |||
| — включающийся с выдержкой времени | 0 | ||
| — включающийся без выдержки времени | 2 | ||
| Категория остановки по стандарту DIN EN 60204-1 | 0 | ||
| Общие технические данные: | |||
| Исполнение входа | |||
| Вход каскадирования/эксплутационное включение | нет | ||
| Вход обратной связи | да | ||
| Пусковой вход | нет | ||
| Исполнение электрического подключения Цоколь со штырьками | да | ||
| Частота коммутации максимальное | 1 200 1/h | ||
| коммутационная способность по току | |||
| полупроводниковых выходов | |||
| — для функции оповещения при DC-13 при 24 В | 0,1 A | ||
| замыкающих контактов выходов реле | |||
| — при DC-13 | |||
| — при 24 В | 2 A | ||
| — при AC-15 | |||
| — при 115 В | 3 A | ||
| — при 230 В | 3 A | ||
| размыкающих контактов выходов реле | |||
| — при DC-13 | |||
| — при 24 В | 2 A | ||
| — при AC-15 | |||
| — при 115 В | 2 A | ||
| — при 230 В | 2 A | ||
| термический ток контактного коммутационного элемента максимальное | 5 A | ||
| электрический срок службы (коммутационные циклы) типовое | 200 000 | ||
| Механический срок службы (коммутационные циклы) типовое | 50 000 000 | ||
| Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое | быстродействующий: 5 A | ||
| Цепь тока управления/ управление: | |||
| Вид напряжения управляющего напряжения питания | Переменный ток | ||
| Частота питающего напряжения цепи управления | |||
| 1 расчетное значение | 50 Hz | ||
| 2 расчетное значение | 60 Hz | ||
| Управляющее напряжение питания 1 при переменном токе | |||
| при 50 Гц расчетное значение | 400 V | ||
| при 60 Гц расчетное значение | 400 V | ||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки | |||
| при переменном токе | |||
| — при 50 Гц | 0,8 ... 1,1 | ||
| — при 60 Гц | 0,8 ... 1,1 | ||
| Монтаж/ крепление/ размеры: | |||
| Монтажное положение | любой | ||
| Вид крепления | Винтовое и защёлкивающееся крепление | ||
| Ширина | 45 mm | ||
| Высота | 138,5 mm | ||
| Глубина | 120 mm | ||
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения | винтовой зажим | ||
| Вид подключаемых поперечных сечений проводов | |||
| однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) | ||
| тонкопроволочный | |||
| — с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм) | ||
| Вид подключаемых поперечных сечений проводов при проводах AWG | |||
| однопроводный | 2x (20 ... 14) | ||
| многопроводный | 2x (20 ... 14) | ||
| Продуктивная функция: | |||
| Функция продукта | |||
| Контроль светового барьера | нет | ||
| Контроль остановки | да | ||
| Контроль защитной двери | нет | ||
| Автоматический запуск | нет | ||
| контроль с помощью электромагнитного реле разм.контакт-зам.контакт | нет | ||
| Контроль скорости вращения | нет | ||
| Контроль лазерного сканера | нет | ||
| контролируемый запуск | нет | ||
| Контроль световой решётки | нет | ||
| контроль с помощью электромагнитного реле разм.контакт-разм.контакт | нет | ||
| Функция аварийного отключения | нет | ||
| Контроль матов выключения | нет | ||
| Пригодность к взаимодействию управление прессами | нет | ||
| Пригодность к использованию | |||
| Защитный выключатель | да | ||
| контроль позиционных выключателей | нет | ||
| контроль контуров аварийного отключения | нет | ||
| контроль клапанов | нет | ||
| контроль тактильных датчиков | нет | ||
| контроль магнитных выключателей | нет | ||
| контур тока с обеспечением безопасности | да | ||
| Сертификаты/ допуски к эксплуатации: | |||
| Сертификат соответствия | UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508 | ||
| разрешение TV | да | ||
| UL-разрешение | да | ||
| разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда | да | ||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 02.06.2016 | ||
