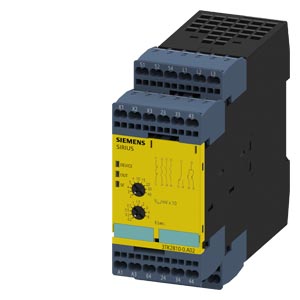

    Реле безопасности Siemens 3TK2810-0JA02

    Реле безопасности 3TK2810-0JA02

    РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ДЛЯ SAFETY-ORIENTED STANDSTILL MONITORING, 400V, AC, 45.0MM, ПРУЖИННЫЕ КЛЕММЫ, FK INSTANT. : 3НО 1НЗ, FK DELAYED: 0, MK: 3, AUTO START, BASIC UNIT, MAX. ACHIEV. CAT. EN954-1: 4, MAX. ACHIEV. SIL ДО IEC61508:3,

    Siemens Sirius 3TK2810-0JA02 — коммутационные аппараты для систем безопасности

    Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.

    Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.

    Технические характеристики 3TK28100JA02

    SIRIUS SAFETY RELAY FOR SAFETY-ORIENTED STANDSTILL MONITORING, 400V AC, 45.0MM, SPRING-LOADED TERMINAL, FK INSTANT.: 3NO 1NC, FK DELAYED: 0, MK: 3, AUTO START, BASIC UNIT, MAX. ACHIEV. CAT. EN954-1: 4, MAX. ACHIEV. SIL TO IEC61508:3,
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Наименование продукта коммутационное устройство безопасности
    Исполнение продукта для надежного контроля останова
    Степень защиты IP корпуса IP20
    Степень защиты IP для подключаемой клеммы IP20
    Защита от прикосновения во избежание электрического удара с защитой пальцев рук
    Напряжение изоляции расчетное значение 690 V
    Температура окружающей среды
    во время хранения -40 ... +75 °C
    во время эксплуатации -25 ... +60 °C
    Давление воздуха согласно SN 31205 90 ... 106 kPa
    Относительная влажность воздуха во время эксплуатации 10 ... 95 %
    Высота установки при высоте над уровнем моря максимальное 2 000 m
    Виброустойчивость согласно IEC 60068-2-6 10 … 55 Гц: 0,35 мм
    Стойкость к шоку 8g / 10 мсек
    6 000 V
    ЭМС излучение помех IEC 61000-6-2, IEC 61000-6-3
    Монтажное окружение относительно ЭМС Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры.
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 KT
    Условное обозначение согласно DIN EN 61346-2 F
    Количество входов датчиков
    1- или 2-канальных 1
    Исполнение каскадирования нет
    Исполнение безопасного монтажа кабельной проводки входов измерительные входы
    Характеристики продукта устойчив к поперечному замыканию нет
    Общий уровень безопасности (SIL)
    согласно IEC 61508 SIL3
    для контура разблокирования с задержкой времени согласно IEC 61508 SIL3
    Предел SIL (для подсистемы) согласно EN 62061 3
    уровень производительности (PL)
    согласно EN ISO 13849-1 e
    для контура разблокирования с задержкой времени согласно EN ISO 13849-1 e
    Категория согласно EN 954-1 4
    Категория согласно EN ISO 13849-1 4
    допуск аппаратного отказа согласно IEC 61508 1
    тип автомата безопасности согласно IEC 61508-2 тип B
    Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 0,0000000015 1/h
    Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 20 y
    Количество выходов в качестве контактного коммутационного элемента
    в качестве размыкающего контакта
    — для функции оповещения включающийся без выдержки времени 2
    в качестве замыкающего контакта
    — обеспечивающий безопасность включающийся без выдержки времени 4
    — обеспечивающий безопасность включающийся с выдержкой времени 0
    Количество выходов в качестве бесконтактного полупроводникового переключающего элемента
    обеспечивающий безопасность
    — включающийся с выдержкой времени 0
    — включающийся без выдержки времени 0
    для функции оповещения
    — включающийся с выдержкой времени 0
    — включающийся без выдержки времени 2
    Категория остановки по стандарту DIN EN 60204-1 0
    Общие технические данные:
    Исполнение входа
    Вход каскадирования/эксплутационное включение нет
    Вход обратной связи да
    Пусковой вход нет
    Исполнение электрического подключения Цоколь со штырьками да
    Частота коммутации максимальное 1 200 1/h
    коммутационная способность по току
    полупроводниковых выходов
    — для функции оповещения при DC-13 при 24 В 0,1 A
    замыкающих контактов выходов реле
    — при DC-13
    — при 24 В 2 A
    — при AC-15
    — при 115 В 3 A
    — при 230 В 3 A
    размыкающих контактов выходов реле
    — при DC-13
    — при 24 В 2 A
    — при AC-15
    — при 115 В 2 A
    — при 230 В 2 A
    термический ток контактного коммутационного элемента максимальное 5 A
    электрический срок службы (коммутационные циклы) типовое 200 000
    Механический срок службы (коммутационные циклы) типовое 50 000 000
    Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое быстродействующий: 5 A
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания Переменный ток
    Частота питающего напряжения цепи управления
    1 расчетное значение 50 Hz
    2 расчетное значение 60 Hz
    Управляющее напряжение питания 1 при переменном токе
    при 50 Гц расчетное значение 400 V
    при 60 Гц расчетное значение 400 V
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки
    при переменном токе
    — при 50 Гц 0,8 ... 1,1
    — при 60 Гц 0,8 ... 1,1
    Монтаж/ крепление/ размеры:
    Монтажное положение любой
    Вид крепления Винтовое и защёлкивающееся крепление
    Ширина 45 mm
    Высота 138,5 mm
    Глубина 120 mm
    Подсоединения/ клеммы:
    Исполнение электрического подключения пружинный зажим
    Вид подключаемых поперечных сечений проводов
    однопроводный 2x (0,25 ... 1,5 мм)
    тонкопроволочный
    — с обработкой концов жил 2x (0,25 ... 1,5 мм)
    — без заделки концов кабеля 2x (0,25 ... 1,5 мм)
    Вид подключаемых поперечных сечений проводов при проводах AWG
    однопроводный 2x (24 ... 16)
    многопроводный 2x (20 ... 16)
    Продуктивная функция:
    Функция продукта
    Контроль светового барьера нет
    Контроль остановки да
    Контроль защитной двери нет
    Автоматический запуск нет
    контроль с помощью электромагнитного реле разм.контакт-зам.контакт нет
    Контроль скорости вращения нет
    Контроль лазерного сканера нет
    контролируемый запуск нет
    Контроль световой решётки нет
    контроль с помощью электромагнитного реле разм.контакт-разм.контакт нет
    Функция аварийного отключения нет
    Контроль матов выключения нет
    Пригодность к взаимодействию управление прессами нет
    Пригодность к использованию
    Защитный выключатель да
    контроль позиционных выключателей нет
    контроль контуров аварийного отключения нет
    контроль клапанов нет
    контроль тактильных датчиков нет
    контроль магнитных выключателей нет
    контур тока с обеспечением безопасности да
    Сертификаты/ допуски к эксплуатации:
    Сертификат соответствия UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
    разрешение TV да
    UL-разрешение да
    разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда да
    Дополнительная информация
    3TK28100JA02
    3TK28100JA02
    последнее изменение: 02.06.2016

    Техническая документация по 3TK2810-0JA02
