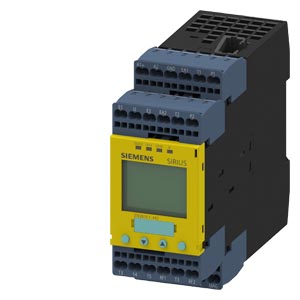

    Реле безопасности Siemens 3TK2810-1BA42

    Реле безопасности 3TK2810-1BA42

    РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, SAFETY-RELATED КОНТРОЛЬ СКОРОСТИ, 24 V DC, 45.0 MM, ПРУЖ. КЛЕММЫ, RC МГНОВЕННАЯ КОММУТАЦИЯ,: 2НО RC DELAYED: 0 SC: 2 ELECTRICAL, AUTOSTART / РУКОВОДСТВО START, BASIC UNIT, MAX. ACH. PL EN13849-1: E, MAX. ACH. SIL ДО IEC61508: 3

    Siemens Sirius 3TK2810-1BA42 — коммутационные аппараты для систем безопасности

    Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.

    Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.

    Технические характеристики 3TK28101BA42

    Категория согласно EN ISO 13849-1
    SIRIUS SAFETY RELAY SAFETY-RELATED SPEED MONITORING, 24 V DC, 45.0 MM, SPRING-LOADED TERMINAL, RC INSTANTANEOUS: 2NO RC DELAYED: 0 SC: 2 ELECTRICAL, AUTOSTART / MANUAL START, BASIC UNIT, MAX. ACH. PL EN13849-1: E, MAX. ACH. SIL TO IEC61508:3
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Наименование продукта коммутационное устройство безопасности
    Исполнение продукта Контроль останова и числа оборотов
    Степень защиты IP корпуса IP20
    Степень защиты IP для подключаемой клеммы IP20
    Защита от прикосновения во избежание электрического удара с защитой пальцев рук
    Напряжение изоляции расчетное значение 300 V
    Температура окружающей среды
    во время хранения -20 ... +70 °C
    во время эксплуатации 0 ... 60 °C
    Давление воздуха согласно SN 31205 90 ... 106 kPa
    Относительная влажность воздуха во время эксплуатации 10 ... 95 %
    Высота установки при высоте над уровнем моря максимальное 2 000 m
    Виброустойчивость согласно IEC 60068-2-6 10 … 55 Гц: 0,35 мм
    Стойкость к шоку 8g / 10 мсек
    Прочность по отношению к импульсному напряжению расчетное значение 4 000 V
    ЭМС излучение помех EN 60947-5-1
    Монтажное окружение относительно ЭМС Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры.
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 KT
    Условное обозначение согласно DIN EN 61346-2 F
    Количество входов датчиков
    двухканальный 3
    1- или 2-канальных 0
    Исполнение каскадирования нет
    Исполнение безопасного монтажа кабельной проводки входов одно- и двухканальный
    Характеристики продукта устойчив к поперечному замыканию да
    Общий уровень безопасности (SIL)
    согласно IEC 61508 SIL3
    для контура разблокирования с задержкой времени согласно IEC 61508 SIL3
    Предел SIL (для подсистемы) согласно EN 62061 3
    уровень производительности (PL)
    согласно EN ISO 13849-1 e
    для контура разблокирования с задержкой времени согласно EN ISO 13849-1 e
    Категория согласно EN 954-1 4
    4
    допуск аппаратного отказа согласно IEC 61508 1
    тип автомата безопасности согласно IEC 61508-2 тип B
    Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 0,0000000034 1/h
    Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 20 y
    Количество выходов в качестве контактного коммутационного элемента
    в качестве размыкающего контакта
    — для функции оповещения включающийся без выдержки времени 0
    — для функции оповещения включающийся с выдержкой времени 0
    — обеспечивающий безопасность включающийся без выдержки времени 0
    — обеспечивающий безопасность включающийся с выдержкой времени 0
    в качестве замыкающего контакта
    — для функции оповещения включающийся без выдержки времени 0
    — для функции оповещения включающийся с выдержкой времени 0
    — обеспечивающий безопасность включающийся без выдержки времени 1
    — обеспечивающий безопасность включающийся с выдержкой времени 1
    Количество выходов в качестве бесконтактного полупроводникового переключающего элемента
    обеспечивающий безопасность
    — включающийся с выдержкой времени 0
    — включающийся без выдержки времени 0
    для функции оповещения
    — включающийся с выдержкой времени 1
    — включающийся без выдержки времени 1
    Категория остановки по стандарту DIN EN 60204-1 0
    Общие технические данные:
    Исполнение входа
    Вход каскадирования/эксплутационное включение нет
    Вход обратной связи да
    Пусковой вход да
    Исполнение электрического подключения Цоколь со штырьками да
    коммутационная способность по току
    полупроводниковых выходов
    — для функции оповещения при DC-13 при 24 В 0,02 A
    замыкающих контактов выходов реле
    — при DC-13
    — при 24 В 2 A
    — при 115 В 2 A
    — при AC-15
    — при 24 В 3 A
    — при 230 В 3 A
    размыкающих контактов выходов реле
    — при AC-15
    — при 24 В 3 A
    — при 115 В 3 A
    — при 230 В 2 A
    термический ток контактного коммутационного элемента максимальное 5 A
    электрический срок службы (коммутационные циклы) типовое 100 000
    Механический срок службы (коммутационные циклы) типовое 50 000 000
    Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое gL/gG: 4 A
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питания 1
    при постоянном токе расчетное значение 24 V
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки
    при постоянном токе 0,9 ... 1,1
    Монтаж/ крепление/ размеры:
    Монтажное положение любой
    Вид крепления Винтовое и защёлкивающееся крепление
    Ширина 45 mm
    Высота 107,7 mm
    Глубин 124,3 mm
    Подсоединения/ клеммы:
    Исполнение электрического подключения пружинный зажим
    Вид подключаемых поперечных сечений проводов
    однопроводный 0,5 ... 4 мм
    тонкопроволочный
    — с обработкой концов жил 2x (0,25 ... 1,5 мм)
    — без заделки концов кабеля 2x (0,25 ... 1,5 мм)
    Вид подключаемых поперечных сечений проводов при проводах AWG
    однопроводный 2x (24 ... 16)
    многопроводный 2x (20 ... 16)
    Продуктивная функция:
    Функция продукта
    Контроль светового барьера нет
    Контроль остановки да
    Контроль защитной двери да
    Автоматический запуск да
    контроль с помощью электромагнитного реле разм.контакт-зам.контакт нет
    Контроль скорости вращения да
    Контроль лазерного сканера нет
    контролируемый запуск да
    Контроль световой решётки нет
    контроль с помощью электромагнитного реле разм.контакт-разм.контакт нет
    Функция аварийного отключения да
    Контроль матов выключения нет
    Пригодность к взаимодействию управление прессами нет
    Пригодность к использованию
    контроль беспотенциальных датчиков да
    контроль потенциальных датчиков нет
    Защитный выключатель да
    контроль позиционных выключателей да
    контроль контуров аварийного отключения нет
    контроль клапанов нет
    контроль тактильных датчиков нет
    контроль магнитных выключателей нет
    контур тока с обеспечением безопасности да
    Сертификаты/ допуски к эксплуатации:
    Сертификат соответствия TV / IEC 61508
    разрешение TV да
    UL-разрешение да
    разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда нет
    /tbody>
    Дополнительная информация
    3TK28101BA42
    3TK28101BA42
    последнее изменение: 02.06.2016

    Техническая документация по 3TK2810-1BA42
