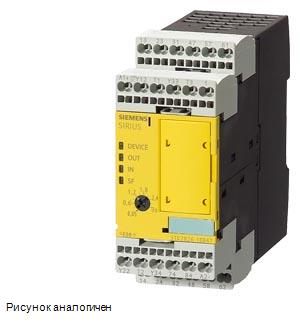

Siemens 3TK2827-2AL21 реле контроля

Name: Siemens 3TK2827-2AL21 реле контроля
Brand: Siemens
Availability: InStock

РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, 45 MM, AC 230V 2НО РАЗРЕШАЮШИЕ КОНТАКТЫ, 1НЗ СИГНАЛЬНЫЕ КОНТАКТЫ, 2НО РАЗРЕШАЮШИЕ КОНТАКТЫ ЗАДЕРЖКА ВРЕМЕНИ 0, 05-3S ПРУЖИННЫЕ ЗАЖИМЫ

Купить 3TK28272AL21 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3TK28272AL21

!!! Снято с производства!!! Предпочтительный тип продукта-преемника 3SK1121-2CB41 Предохранительное устройство SIRIUS с разблокирующими цепями реле (FK) 230 В AC, 45 мм Пружинная клемма FK без задержки: 2 НО FK с задержкой: 2 НО, 0,05–3 с MK: 1 НЗ контролируемый запуск Главное устройство макс. доступн. SIL: 3/2, PL: e/d

торговая марка изделия

SIRIUS

наименование изделия

коммутационное устройство безопасности

исполнение изделия

для аварийного отключения и защитных дверей

наименование типа изделия

3TK28

Продуктивная функция

функция изделия

● автоматический пуск

Нет

● контроль световых барьеров

Нет

● контроль остановов

Нет

● контроль защитной двери

Нет

● контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного реле

Нет

● контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного реле

Нет

● контроль частоты вращения

Нет

● лазерный сканер безопасности

Нет

● контроль защитных фоторелейных завес

Нет

● функция аварийного отключения

Да

● контролируемый пуск

Да

● контроль контактных ковриков

Да

характеристика изделия с защитой от перекрестного замыкания

Да

пригодность к взаимодействию устройство управления прессом

Нет

пригодность к использованию

● контроль беспотенциальных датчиков

Да

● контроль потенциальных датчиков

Нет

● контроль позиционных выключателей

Да

● контроль цепей аварийного отключения

Да

● контроль клапанов

Нет

● контроль оптоэлектронных защитных устройств

Нет

● контроль тактильных датчиков

Нет

● контроль магнитных выключателей

Нет

● контроль бесконтактных выключателей

Нет

● защитный выключатель

Да

● противоаварийные электрические цепи

Да

Общие технические данные

сертификат соответствия допуск UL

Да

напряжение развязки расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 000 V

степень защиты IP

● корпуса

IP20

● для соединительной клеммы

IP20

ударопрочность

8 g / 10 мсек

вибропрочность согласно МЭК 60068-2-6

5 ... 500 Hz: 0,075 mm

частота коммутации макс.

1 000 1/h

электрический ресурс (циклов) типичный

100 000

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,6 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

давление воздуха согласно SN 31205

90 ... 106 kPa

Электромагнитная совместимость

электромагнитная обстановка на объекте

Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.

излучение электромагнитных помех

EN 60947-5-1

Безопасность

категория останова согласно МЭК 60204-1

0 + 1

IEC 62061

предел действия SIL (подсистема) согласно EN 62061

PFHD при высокой приоритетности запроса согласно МЭК 62061

0 1/h

ISO 13849

категория согласно EN ISO 13849-1

уровень эффективности защиты (PL)

● для размыкающих цепей с задержкой срабатывания согласно ISO 13849-1

IEC 61508

уровень полноты безопасности (SIL)

● согласно МЭК 61508

● для размыкающих цепей с задержкой срабатывания согласно МЭК 61508

SIL2

тип защитного устройства согласно МЭК 61508-2

тип A

средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508

2,4E-6 1/y

отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или быстродействующий: 10 A

Входы

исполнение входа

● каскадный вход/ оперативная коммутация

Нет

● вход обратной связи

Да

● пусковой вход

Да

число входов датчиков

● 1- или 2-канальный

Выходы

число выходов как контактный коммутационный элемент

● как размыкающий контакт

— для функции сигнализации с мгновенным срабатыванием

● как замыкающий контакт

— противоаварийный с мгновенным срабатыванием

— противоаварийный с задержкой срабатывания

механический ресурс (циклов) типичный

10 000 000

тепловой ток контактного коммутационного элемента макс.

5 A

число выходов как бесконтактный полупроводниковый коммутационный элемент

● для функции сигнализации

— с задержкой срабатывания

— с мгновенным срабатыванием

● противоаварийный

— с задержкой срабатывания

— с мгновенным срабатыванием

коммутационная способность по току замыкающих контактов релейных выходов для размыкающих цепей с задержкой срабатывания

● при AC-15 при 230 В

3 A

● при DC-13 при 24 В

2 A

коммутационная способность по току замыкающих контактов релейных выходов для размыкающих цепей мгновенного действия

● при AC-15 при 230 В

5 A

● при DC-13 при 24 В

5 A

длина кабеля между датчиком и блоком обработки результатов при медном проводе сечением 1,5 мм² и 150 нФ/км макс.

1 000 m

время

время включения при автоматическом пуске после отказа сети

● типичный

8 000 ms

● макс.

8 000 ms

время включения при контролируемом пуске

● макс.

80 ms

время задержки отпускания при отказе сети

● макс.

100 ms

регулируемая время задержки отпускания после размыкания цепей безопасности

0,05 ... 3 s

время повторной готовности после отказа сети типичный

200 ms

длительность импульса

● на входе датчика мин.

25 ms

● на входе кнопки ВКЛ. мин.

0,025 s

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

230 V

● при 60 Гц расчетное значение

230 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,85 ... 1,1

● при 60 Гц

0,85 ... 1,1

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

138,5 mm

ширина

45 mm

глубина

120 mm

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,25 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (24 ... 16)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 1,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

24 ... 16

● многопроводной

24 ... 16

сопротивление постоянного тока провода макс.

30 Ω

исполнение электрического соединения втычной цоколь

Да

Разрешения Сертификаты

Environment	General Product Approval	EMV	Functional Saftey
Environmental Confirmations			Type Examination Certificate
Test Certificates	other
Special Test Certificate	Confirmation
