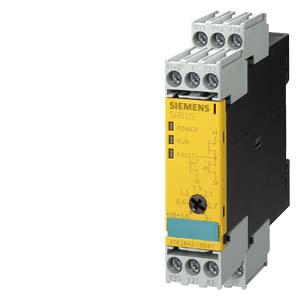

SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРОЙСТВО 22, 5MM, С ЗАДЕРЖКОЙ 1РК БЕЗ ЗАДЕРЖКИ, FK С ЗАДЕРЖКОЙ ВИНТОВЫЕ КЛЕММЫ, 24 V DC, С ЗАДЕРЖКОЙ ОТКЛ.=3 SEC. ДАТЧИКИ БЕЗ ПОТЕНЦИАЛА
Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.
Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.
| | SIRIUS SAFETY RELAY WITH ELECTRONIC RELEASE CIRCUIT (RC) DC 24V, 22.5MM, SCREW TERMINAL, RC INSTANT.: 1 HL, RC DELAYED: 1HL 0.05...3S, MK: 0, AUTOSTART / MONITORED START, STANDARD DEVICE, MAX. ACHIEVABLE SIL: 3, PL: E | |
| Общие технические данные: | ||
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | коммутационное устройство безопасности | |
| Исполнение продукта | для аварийного отключения и защитных дверей | |
| Степень защиты IP корпуса | IP40 | |
| Степень защиты IP для подключаемой клеммы | IP20 | |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Напряжение изоляции расчетное значение | 50 V | |
| Температура окружающей среды | ||
| во время хранения | -40 ... +80 °C | |
| во время эксплуатации | -25 ... +60 °C | |
| Давление воздуха согласно SN 31205 | 90 ... 106 kPa | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Виброустойчивость согласно IEC 60068-2-6 | 5 ... 500 Hz: 0,075 mm | |
| Стойкость к шоку | 8 г / 10 мс и 15 г / 5 мс | |
| Прочность по отношению к импульсному напряжению асчетное значение | 500 V | |
| ЭМС излучение помех | IEC 60947-5-1, IEC 60000-4-3, IEC 60000-4-5, IEC 60000-4-6 | |
| Монтажное окружение относительно ЭМС | Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры. | |
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | KT | |
| Условное обозначение согласно DIN EN 61346-2 | F | |
| Надёжность контакта | ||
| Степень защиты по МЭК 61496-1 | ||
| Количество входов датчиков | ||
| двухканальный | ||
| 1- или 2-канальных | 1 | |
| Исполнение каскадирования | каскадирование или эксплуатационная коммутация | |
| Исполнение безопасного монтажа кабельной проводки входов | одно- двухканальный | |
| Характеристики продукта устойчив к поперечному замыканию | да | |
| Общий уровень безопасности (SIL) | ||
| согласно IEC 61508 | SIL3 | |
| для контура разблокирования с задержкой времени согласно IEC 61508 | SIL3 | |
| Предел SIL (для подсистемы) согласно EN 62061 | 3 | |
| уровень производительности (PL) | ||
| согласно EN ISO 13849-1 | e | |
| для контура разблокирования с задержкой времени согласно EN ISO 13849-1 | e | |
| Категория согласно EN 954-1 | 4 | |
| Категория согласно EN ISO 13849-1 | 4 | |
| допуск аппаратного отказа согласно IEC 61508 | 1 | |
| тип автомата безопасности согласно IEC 61508-2 | тип B | |
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | 0,00000000005 1/h | |
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | ||
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Количество выходов в качестве контактного коммутационного элемента | ||
| в качестве размыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | 0 | |
| — для функции оповещения включающийся с выдержкой времени | ||
| — обеспечивающий безопасность включающийся без выдержки времени | ||
| — обеспечивающий безопасность включающийся с выдержкой времени | ||
| в качестве замыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | ||
| — для функции оповещения включающийся с выдержкой времени | ||
| — обеспечивающий безопасность включающийся без выдержки времени | 0 | |
| — обеспечивающий безопасность включающийся с выдержкой времени | 0 | |
| Количество выходов в качестве бесконтактного полупроводникового переключающего элемента | ||
| обеспечивающий безопасность | ||
| — включающийся с выдержкой времени | 1 | |
| — включающийся без выдержки времени | 1 | |
| для функции оповещения | ||
| — включающийся с выдержкой времени | 0 | |
| — включающийся без выдержки времени | 0 | |
| Категория остановки по стандарту DIN EN 60204-1 | 0 + 1 | |
| Общие технические данные: | ||
| Исполнение входа | ||
| Вход каскадирования/эксплутационное включение | да | |
| Вход обратной связи | да | |
| Пусковой вход | да | |
| Исполнение электрического подключения Цоколь со штырьками | да | |
| Частота коммутации максимальное | 2 000 1/h | |
| коммутационная способность по току | ||
| полупроводниковых выходов | ||
| — для функции оповещения при DC-13 при 24 В | ||
| — для контура деблокировки при DC-13 при 24 В | 1,5 A | |
| замыкающих контактов выходов реле | ||
| — при DC-13 | ||
| — при 24 В | ||
| — при 115 В | ||
| — при 230 В | ||
| — при AC-15 | ||
| — при 24 В | ||
| — при 115 В | ||
| — при 230 В | ||
| — при 400 В | ||
| размыкающих контактов выходов реле | ||
| — при DC-13 | ||
| — при 24 В | ||
| — при 115 В | ||
| — при 230 В | ||
| — при AC-15 | ||
| — при 24 В | ||
| — при 115 В | ||
| — при 230 В | ||
| — при 400 В | ||
| термический ток контактного коммутационного элемента максимальное | ||
| электрический срок службы (коммутационные циклы) типовое | ||
| Механичесий срок службы (коммутационные циклы) типовое | ||
| Максимально допустимое напряжение для надёжного размыкания между блоком обработки результатов и цепью деблокировки согласно EN 60947-1 | ||
| Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое | не требуется | |
| Сопротивление постоянного тока провода максимальное | 1 000 | |
| Длина проводки между датчиком и блоком обработки результатов при Cu 1,5 мм и 150 nF/км максимальное | 2 000 m | |
| Время включения при автоматическом запуске | ||
| типовое | 60 ms | |
| при постоянном токе максимальное | 100 ms | |
| при переменном токе максимальное | ||
| Время включения при автоматическом запуске после отключения питания | ||
| типовое | 6 000 ms | |
| максимальное | 7 000 ms | |
| Время включения при контролируемом запуске | ||
| максимальное | 100 ms | |
| типовое | 60 ms | |
| Задержка выключения после размыкания цепей безопасности типовое | ||
| Задержка выключения при выпадении сети | ||
| типовое | 0 ms | |
| максимальное | 0 ms | |
| регулируемое время задержки выключения после размыкания цепей безопасности | 0,05 ... 3 s | |
| Время восстановления после размыкания цепей безопасности типовое | 400 ms | |
| Время восстановления после отключения питания типовое | 7 000 ms | |
| Длительность импульса | ||
| на входе датчика минимально | 45 ms | |
| на входе переключателя ВКЛ. минимально | 0,2 s | |
| каскадного входа минимально | 0,045 s | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Частота питающего напряжения цепи управления | ||
| 1 расчетное значение | ||
| 2 расчетное значение | ||
| Управляющее напряжение питания 1 | ||
| при постоянном токе расчетное значение | 24 V | |
| при постоянном токе | ||
| Управляющее напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки | ||
| при переменном токе | ||
| — при 50 Гц | ||
| — при 60 Гц | ||
| при постоянном токе | 0,9 ... 1,15 | |
| Вспомогательный контур: | ||
| Надёжность контакта вспомогательных контактов | ||
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | Винтовое и защёлкивающееся крепление | |
| Ширина | 22,5 mm | |
| Высота | 100 mm | |
| Глубина | 88 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) | |
| тонкопроволочный | ||
| — с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм) | |
| — без заделки концов кабеля | ||
| Вид подключаемых поперечных сечений проводов при проводах AWG | ||
| однопроводный | 2x (20 ... 14) | |
| многопроводный | 2x (20 ... 14) | |
| Продуктивная функция: | ||
| Функция продукта | ||
| Контроль светового барьера | да | |
| Контроль остановки | нет | |
| Контроль защитной двери | да | |
| Автоматический запуск | да | |
| контроль с помощью электромагнитного реле разм.контакт-зам.контакт | нет | |
| Контроль скорости вращения | нет | |
| Контроль лазерного сканера | да | |
| контролируемый запуск | да | |
| Контроль световой решётки | да | |
| контроль с помощью электромагнитного реле разм.контакт-разм.контакт | да | |
| Функция аварийного отключения | да | |
| Контроль матов выключения | да | |
| Пригодность к взаимодействию управление прессами | нет | |
| Пригодность к использованию | ||
| контроль беспотенциальных датчиков | да | |
| контроль потенциальных датчиков | да | |
| Защитный выключатель | да | |
| контроль позиционных выключателей | да | |
| контроль контуров аварийного отключения | да | |
| контроль клапанов | нет | |
| контроль тактильных датчиков | да | |
| контроль магнитных выключателей | да | |
| контур тока с обеспечением безопасности | да | |
| Сертификаты/ допуски к эксплуатации: | ||
| Сертификат соответствия | UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508, DIN EN 50156-1 | |
| разрешение TV | да | |
| UL-разрешение | да | |
| разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда | да | |
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| последнее изменение: | 08.07.2016 | |
