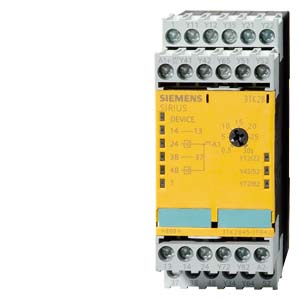

    Реле безопасности Siemens 3TK2845-1FB42

    Реле безопасности 3TK2845-1FB42

    РЕЛЕ БЕЗОПАСНОСТИ SIRIUS WITH REL.AND EL.ENABLING CIRC., DC 24V, 45.0MM, ВИНТОВЫЕ КЛЕММЫ, ENAB.CIRC.НОN-DELAYED: 2S, ENAB.CIRC.DELAYED: 1, MC: 1, SPRING-ACTUATED LOCK, BASIC UNIT, MAX.ACHIEV. CAT. EN954-1: 4, MAX.ACHIEV. SIL ДО IEC61508:3,

    Siemens Sirius 3TK2845-1FB42 — коммутационные аппараты для систем безопасности

    Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.

    Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.

    Технические характеристики 3TK28451FB42

    SIRIUS SAFETY RELAY WITH REL.- U. EL. RELEASE CIRCUIT (RC), DC 24V, 45.0MM, SCREW TERMINAL, RC INSTANT.: 2S, RC DELAYED: 1, MK: 1, SPRING-LOCKED TUMBLER, BASIC DEVICE, MAX. ACHIEVABLE PL TO EN13849-1: E, MAX. ACHIEVABLE SIL TO IEC61508:3,
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Наименование продукта коммутационное устройство безопасности
    Исполнение продукта подпор с пружинной блокировкой
    Степень защиты IP корпуса IP20
    Степень защиты IP для подключаемой клеммы IP20
    Защита от прикосновения во избежание электрического удара с защитой пальцев рук
    Напряжение изоляции расчетное значение 300 V
    Температура окружающей среды
    во время хранения -40 ... +80 °C
    во время эксплуатации -25 ... +60 °C
    Давление воздуха согласно SN 31205 90 ... 106 kPa
    Относительная влажность воздуха во время эксплуатации 10 ... 95 %
    Высота установки при высоте над уровнем моря максимальное 2 000 m
    Виброустойчивость согласно IEC 60068-2-6 5 ... 500 Hz: 0,075 mm
    Стойкость к шоку 8 г / 10 мс и 15 г / 5 мс
    Прочность по отношению к импульсному напряжению расчетное значение 4 000 V
    ЭМС излучение помех IEC 60947-5-1, IEC 60000-4-3, IEC 60000-4-5, IEC 60000-4-6
    Монтажное окружение относительно ЭМС Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры.
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 KT
    Условное обозначение согласно DIN EN 61346-2 F
    Количество входов датчиков
    1- или 2-канальных 2
    Исполнение каскадирования каскадирование или эксплуатационная коммутация
    Исполнение безопасного монтажа кабельной проводки входов одно- двухканальный
    Характеристики продукта устойчив к поперечному замыканию да
    Общий уровень безопасности (SIL)
    согласно IEC 61508 SIL3
    для контура разблокирования с задержкой времени согласно IEC 61508 SIL3
    Предел SIL (для подсистемы) согласно EN 62061 3
    уровень производительности (PL)
    согласно EN ISO 13849-1 e
    для контура разблокирования с задержкой времени согласно EN ISO 13849-1 e
    Категория согласно EN 954-1 4
    Категория согласно EN ISO 13849-1 4
    допуск аппаратного отказа согласно IEC 61508 1
    тип автомата безопасности согласно IEC 61508-2 тип B
    Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 0,0000000069 1/h
    Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 20 y
    Количество выходов в качестве контактного коммутационного элемента
    в качестве размыкающего контакта
    — для функции оповещения включающийся без выдержки времени 0
    в качестве замыкающего контакта
    — обеспечивающий безопасность включающийся без выдержки времени 1
    — обеспечивающий безопасность включающийся с выдержкой времени 1
    Количество выходов в качестве бесконтактного полупроводникового переключающего элемента
    обеспечивающий безопасность
    — включающийся с выдержкой времени 1
    — включающийся без выдержки времени 1
    для функции оповещения
    — включающийся с выдержкой времени 0
    — включающийся без выдержки времени 1
    Категория остановки по стандарту DIN EN 60204-1 0 + 1
    Общие технические данные:
    Исполнение входа
    Вход каскадирования/эксплутационное включение да
    Вход обратной связи да
    Пусковой вход да
    Исполнение электрического подключения Цоколь со штырьками да
    Частота коммутации максимальное 2 000 1/h
    коммутационная способность по току
    полупроводниковых выходов
    — для функции оповещения при DC-13 при 24 В 0,5 A
    — для контура деблокировки при DC-13 при 24 В 1 A
    замыкающих контактов выходов реле
    — при DC-13
    — при 24 В 1 A
    — при 115 В 0,1 A
    — при 230 В 0,1 A
    — при AC-15
    — при 115 В 3 A
    — при 230 В 3 A
    Механический срок службы (коммутационные циклы) типовое 100 000
    Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое gL/gG: 4 A или безынерционный: 4A
    Сопротивление постоянного тока провода максимальное 1 000
    Длина проводки между датчиком и блоком обработки результатов при Cu 1,5 мм и 150 nF/км максимальное 1 000 m
    Время включения при автоматическом запуске
    типовое 60 ms
    при постоянном токе максимальное 100 ms
    Время включения при контролируемом запуске
    максимальное 100 ms
    типовое 60 ms
    Задержка выключения при выпадении сети
    типовое 25 ms
    максимальное 30 ms
    регулируемое время задержки выключения после размыкания цепей безопасности 0,5 ... 30 s
    Время восстановления после размыкания цепей безопасности типовое 400 ms
    Время восстановления после отключения питания типовое 8 000 ms
    Длительность импульса
    на входе датчика минимально 45 ms
    на входе переключателя ВКЛ. минимально 0,2 s
    каскадного входа минимально 0,045 s
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питаия 1
    при постоянном токе расчетное значение 24 V
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки
    при постоянном токе 0,85 ... 1,15
    Монтаж/ крепление/ размеры:
    Монтажное положение любой
    Вид крепления Винтовое и защёлкивающееся крепление
    Ширина 45 mm
    Высота 138,5 mm
    Глубина 88 mm
    Подсоединения/ клеммы:
    Исполнение электрического подключения винтовой зажим
    Вид подключаемых поперечных сечений проводов
    однопроводный 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм)
    тонкопроволочный
    — с обработкой концов жил 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм)
    Вид подключаемых поперечных сечений проводов при проводах AWG
    однопроводный 2x (20 ... 14)
    многопроводный 2x (20 ... 14)
    Продуктивная функция:
    Функция продукта
    Контроль светового барьера нет
    Контроль остановки нет
    Контроль защитной двери да
    Автоматический запуск нет
    контроль с помощью электромагнитного реле разм.контакт-зам.контакт нет
    Контроль скорости вращения нет
    Контроль лазерного сканера нет
    контролируемый запуск да
    Контроль световой решётки нет
    контроль с помощью электромагнитного реле разм.контакт-разм.контакт нет
    Функция аварийного отключения да
    Контроль матов выключения нет
    Пригодность к взаимодействию управление прессами нет
    Пригодность к использованию
    контроль беспотенциальных датчиков да
    контроль потенциальных датчиков да
    Защитный выключатель да
    контроль позиционных выключателей да
    контроль контуров аварийного отключения да
    контроль клапанов нет
    контроль тактильных датчиков да
    контроль магнитных выключателей да
    контур тока с обеспечением безопасности да
    Сертификаты/ допуски к эксплуатации:
    Сертификат соответствия UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
    разрешение TV да
    UL-разрешение да
    разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда да
    Дополнительная информация
    3TK28451FB42
    3TK28451FB42
    последнее изменение: 02.06.2016

    Техническая документация по 3TK2845-1FB42
