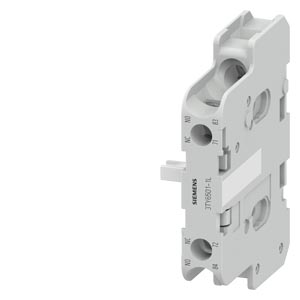

Siemens 3TY6501-1L коммутационное устройство

Name: Siemens 3TY6501-1L коммутационное устройство
Brand: Siemens
Price: 1452 RUB
Availability: InStock

ВТОРОЙ БЛОК ДОП. КОНТАКТОВ СПРАВА, ДЛЯ 3TB46 ДO 3TB50

Купить 3TY65011L в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 1452 руб.

Технические характеристики 3TY65011L

2-й блок дополнительных контактов справа, для 3TB46–3TB50

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

наименование типа изделия

3TY6

пригодность к использованию

вспомогательный и силовой контактор

Общие технические данные

типоразмер контактора

2 ... 6

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

механический ресурс (циклов) типичный

10 000 000

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,055 kg

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

рабочий ток вспомогательных контактов при AC-14

● при 125 В

10 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

10 A

● при 230 В

5,6 A

● при 400 В

3,6 A

рабочий ток вспомогательных контактов при DC-12

● при 24 В

10 A

● при 110 В

3,2 A

● при 220 В

0,9 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

10 A

● при 48 В

5 A

● при 60 В

5 A

● при 110 В

1,14 A

● при 125 В

0,98 A

● при 220 В

0,48 A

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-55 ... +80 °C

Безопасность

функция изделия

● принудительная коммутация согласно МЭК 60947-5-1

Да

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

70 mm

ширина

12 mm

глубина

51,5 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,0 мм²), 2x (1,0 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (18 ... 12)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 12

Разрешения Сертификаты

Environment	General Product Approval	other
Environmental Confirmations
other
Confirmation

Дополнительная информация

последнее изменение:

01.04.2025

Дата
11.04.2026
