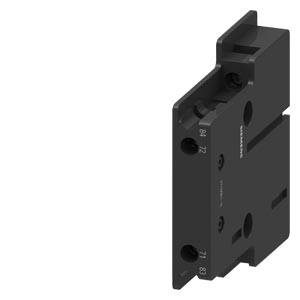

Siemens 3TY6561-1L коммутационное устройство

Name: Siemens 3TY6561-1L коммутационное устройство
Brand: Siemens
Price: 2141 RUB
Availability: InStock

ВТОРОЙ БЛОК ДОП. КОНТАКТОВ СПРАВА, ДЛЯ 3TB52 ДO 3TB56

Купить 3TY65611L в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 2141 руб.

Технические характеристики 3TY65611L

2-й блок дополнительных контактов справа, для 3TB52/54/56..-0A справа, для 3TC52/56..-0B

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

наименование типа изделия

3TY6

пригодность к использованию

вспомогательный и силовой контактор

Общие технические данные

типоразмер контактора

8 ... 12

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

механический ресурс (циклов) типичный

10 000 000

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,086 kg

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

рабочий ток вспомогательных контактов при AC-14

● при 125 В

10 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

10 A

● при 230 В

5,6 A

● при 400 В

3,6 A

рабочий ток вспомогательных контактов при DC-12

● при 24 В

10 A

● при 110 В

8 A

● при 220 В

2 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

10 A

● при 48 В

5 A

● при 60 В

5 A

● при 110 В

2,4 A

● при 125 В

2,1 A

● при 220 В

1,1 A

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-55 ... +80 °C

Безопасность

функция изделия

● принудительная коммутация согласно МЭК 60947-5-1

Да

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

81 mm

ширина

14 mm

глубина

72,5 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,0 мм²), 2x (1,0 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 0,75 мм²), 2x (1,0 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (18 ... 12)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 12

Разрешения Сертификаты

Environment	General Product Approval			other
Environmental Confirmations					Confirmation

Дополнительная информация

последнее изменение:

01.04.2025

Дата
11.04.2026
