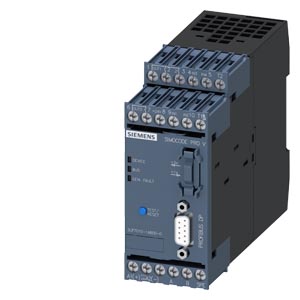

3UF7010-1AB00-0
БАЗОВЫЙ МОДУЛЬ 2 SIMOCODE PRO V, PROFIBUS DP-ИНТЕРФЕЙС 12 MBIT/S, RS485, 4I/3O СВОБОДНО ПАРАМЕТРИРУЕМЫЕ, US: DC 24V, ТЕРМИСТОРНАЯ ЗАЩИТА ДВИГАТЕЛЯ, МОНОСТАБИЛЬНЫЕ ВЫХОДЫ
Достоинства
- Полная защита двигателя 0,3 А — 630 А.
- Интегрированные функции управления.
- Сокращение простоев — активная статистика и диагностика.
- Высокая эксплуатационная готовность и безопасность — автономный режим работы.
- SIMOCODE pro (Siemens Motor Protection and Control Device) — аппарат защиты и управления двигателем с интерфейсом подключения к PROFIBUS-DP. Микропроцессор является “сердцем” системы. С его помощью реализуются все функции защиты и управления двигателем, а также блокировки, расчет рабочих, диагностических, статистических данных и быстрая связь между уровнем автоматизации и пусковой комбинацией двигателя. Трансформаторы тока/ напряжения служат для регистрации важнейших параметров — электрического тока и напряжения сети. Для формирования данных для модуля защиты по току, сигнализации перегрузки, предельных значений тока, ответных сообщений Вкл./Откл. и расчета рабочего времени SIMOCODE pro использует параметры тока и напряжения как базовые величины.
Производственная гамма
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
Области применения Siemens Simocode pro
- В областях, связанных со взрывоопасными условиями: химия, нефтегазовая промышленность При тяжелом пуске: бумажная, цементная, металлургическая промышленность
- В системах с высоким коэффициентом готовности: переработка сырья, химическая, нефтяная промышленность, электростанции
- В системах с использованием АСУ ТП: отрасли по переработке сырья, химическая и нефтеперерабатывающая промышленность, электростанции
Функции защиты электродвигателя
- SIMOCODE pro защищает однофазные, трехфазные двигатели и трансформаторы
- Номинальные токи от 0,3А до 630 А
- Классы срабатывания CLASS 5/10/15/20/25/30
- Основные защиты: перегрузка, обрыв фазы, несимметрия тока, блокировка ротора, термисторная тепловая защита двигателя или опционально определение короткого замыкания на землю
- Предельные значения тока
Функции управления 3UF70101AB000
- SIMOCODE pro позволяет управлять двигателем по шине от панели на двери электрошкафа или локально установленной кнопкой.
- Пускатели прямого, реверсивного запуска, с переключением со звезды на треугольник, схемы Даландера, схемы переключения полюсов, управление магнитными клапанами, задвижками/ сервоприводами, плавный запуск
- Логические модули, такие как таблиц истинности, таймер, счетчик
- Функциональные модули, такие как аварийный запуск, ступенчатый запуск
- Разрешение на операции обслуживания
3UF7010-1AB00-0: Рабочие, диагностические, статистические данные
- SIMOCODE pro собирает все данные и передает их системе по шине или посредством программных средств.
- Сообщение: Вкл, Выкл, направо, налево, фактический протекающий ток и т.д.
- Сигнализация: перегрузка, термистор и т.д.
- Неисправность: перегрузка, термистор и т.д.
- Статистика: рабочее время, пуски, срабатывания от перегрузки, ток срабатывания от перегрузки
Технические характеристики 3UF7010-1AB00-0
BASIC UNIT 2 SIMOCODE PRO V; PROFIBUS DP INTERFACE 12 MBIT/S, RS485; 4I/3O FREELY PARAMETERIZABLE; US: DC 24V; THERMISTOR MOTOR PROTECTION; RELAY OUTPUTS MONOSTABLE; EXPANDABLE BY EXPANSION MODULES | ||
Фирменное название продукта | SIRIUS | |
Наименование продукта | Система управления двигателем SIMOCODE pro V | |
Исполнение продукта | Основное устройство 2 | |
Общие технические данные: | ||
Функция продукта | ||
Функция регистрации данных | да | |
Функция диагностики | да | |
защита паролем | да | |
контрольная функция | да | |
сервисная функция | да | |
Компонент продукта | ||
цифровой вход | да | |
вход для аналогового температурного датчика | нет | |
вход для обнаружения замыкания на землю | нет | |
релейный выход | да | |
Расширение продукта | ||
модуль контроля температуры | да | |
модуль измерения тока | да | |
модуль измерения тока/напряжения | да | |
помехоустойчивый цифровой модуль входа/выхода | да | |
модуль контроля защиты от замыкания на землю | да | |
модуль развязки | да | |
цифровой модуль входа/выхода | да | |
блок управления с дисплеем | да | |
блок управления | да | |
аналоговый модуль входа/выхода | да | |
Мощность потерь [Вт] всего типовое | 7 W | |
Напряжение изоляции | ||
расчетное значение | 300 V | |
при степени загрязнения 3 расчетное значение | 300 V | |
Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | |
Степень защиты IP | IP20 | |
Стойкость к шоку | ||
согласно IEC 60068-2-27 | 15г / 11 мсек | |
Виброустойчивость | 1-6 Hz / 15 мм; 6-500 Hz / 2 g | |
Характеристика коммутационного процесса | моностабильный | |
коммутационная способность по току замыкающих контактов выходов реле при AC-15 | ||
при 24 В | 6 A | |
при 120 В | 6 A | |
при 230 В | 3 A | |
коммутационная способность по току замыкающих контактов выходов реле при DC-13 | ||
при 24 В | 2 A | |
при 60 В | 0,55 A | |
Механический срок службы (коммутационные циклы) | ||
типовое | 10 000 000 | |
электрический срок службы (коммутационные циклы) | ||
типовое | 100 000 | |
Условное обозначение | ||
согласно DIN EN 61346-2 | F | |
согласно DIN EN 81346-2 | F | |
Ток длительной нагрузки замыкающих контактов выходов реле | ||
при 50 °C | 6 A | |
при 60 °C | 5 A | |
Электромагнитная совместимость: | ||
ЭМС излучение помех | ||
согласно IEC 60947-1 | класс A | |
ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | |
Проводная интерференция | ||
вследствие импульса согласно IEC 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) | |
вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | |
вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | |
вследствие высокочастотного излучения согласно IEC 61000-4-6 | 10 B | |
Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
связанное с проводкой ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
связанное с полем ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
Входы/ Выходы: | ||
Функция продукта | ||
возможность параметрирования входов | да | |
возможность параметрирования выходов | да | |
Количество входов | 4 | |
для подключения термистора | 1 | |
количество цифровых входов | ||
с общим опорным потенциалом | 4 | |
исполнение цифровых входов | ||
тип 1 согласно IEC 61131 | да | |
Входное напряжение на цифровом входе при постоянном токе расчетное значение | 24 V | |
Количество выходов | 3 | |
Количество выходов в качестве контактного коммутационного элемента | 3 | |
Количество выходов полупроводников | 0 | |
Длина проводки для цифровых сигналов максимальное | 300 m | |
Длина проводки для подключения термистора | ||
при поперечном сечении провода = 0,5 мм максимальное | 50 m | |
при поперечном сечении провода = 1,5 мм максимальное | 150 m | |
при поперечном сечении провода = 2,5 мм максимальное | 250 m | |
Интерфейсы: | ||
Количество интерфейсов | ||
согласно PROFIBUS | 1 | |
Функция защиты/ контроля: | ||
Функция продукта | ||
Асимметричная идентификация | да | |
анализ тока блокировки | да | |
контроль коэффициента мощности | да | |
Идентификация заземления на землю | да | |
Идентификация выпадения фазы | да | |
Идентификация чередования фаз | да | |
регистрация напряжения | да | |
контроль количества пусков | да | |
Идентификация повышенного напряжения | да | |
Идентификация пониженного тока 1 фаза | да | |
Идентификация пониженного напряжения | да | |
Идентификация пониженного тока 1 фаза | да | |
измерение активной мощности | да | |
контроль активной мощности | да | |
Функции защиты двигателя: | ||
Функция продукта | ||
регистрация тока | да | |
Защита от перегрузки | да | |
оценка защиты двигателя термисторами | да | |
пороговое значение сопротивления термистора | 3 800 ... 3 400 | |
параметр возврата сопротивления термистора | 1 500 ... 1 650 | |
Группа взрывозащищенных устройств и категория взрывозащиты согласно директиве по изготовлению продукции ATEX 94/9/ЕС | Ex II (2) GD / Ex I (M2) | |
Функции управления двигателем: | ||
Функция продукта | ||
реле перегрузки с возможностью параметризации | да | |
включение силового выключателя | да | |
прямой пуск | да | |
поворотный пуск | да | |
соединение звезда - треугольник | да | |
реверсивное переключение по схеме звезда/треугольник | да | |
схема Dahlander | да | |
реверсивное переключение по схеме Dahlander | да | |
схема переключателя полюсов | да | |
реверсивное переключение переключателя полюсов | да | |
включение задвижки | да | |
включение клапана | да | |
Связь/ протокол: | ||
Функция продукта Коммуникация через шину | да | |
Протокол осуществляется поддержка | ||
PROFIBUS DP-протокол | да | |
PROFINET IO | нет | |
протокол PROFIsafe | да | |
LLDP | нет | |
протокол разрешения адресов (ARP) | нет | |
SNMP | нет | |
HTTPS | нет | |
сервер OPC UA | нет | |
NTP | нет | |
характеристика избыточности MRP | нет | |
Функция продукта | ||
веб-сервер | нет | |
устройство совместного доступа | нет | |
на интерфейсе Ethernet автосогласование | нет | |
на интерфейсе Ethernet автоопределение скорости | нет | |
характеристика избыточности MRRT | нет | |
осуществляется поддержка избыточность системы PROFINET | нет | |
поддерживает измеряемые величины PROFIenergy | нет | |
поддерживает выключение PROFIenergy | нет | |
Исполнение электрического подключения интерфейса связи | Sub D / клемма | |
Монтаж/ крепление/ размеры: | ||
Монтажное положение | любой | |
Вид крепления | Винтовое и защёлкивающееся крепление | |
Высота | 111 mm | |
Ширина | 45 mm | |
Глубина | 124 mm | |
Подсоединения/ клеммы: | ||
Функция продукта | ||
съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
Исполнение электрического подключения | ||
для вспомогательных цепей и цепей управления | винтоой зажим | |
Вид подключаемых поперечных сечений проводов | ||
однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) | |
тонкопроволочный с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм) | |
при проводах AWG однопроводный | 1x (20 ... 12), 2x (20 ... 14) | |
при проводах AWG многопроводный | 1x (20 ... 14), 2x (20 ... 16) | |
Крутящий момент затяжки | ||
при винтовом соединении | 0,8 ... 1,2 N·m | |
Крутящий момент затяжки (фут-дюйм) | ||
при винтовом соединении | 7 ... 10,3 lbf·in | |
Условия окружающей среды: | ||
Высота установки при высоте над уровнем моря | 2 000 m | |
Высота установки при высоте над уровнем моря максимальное | 4 000 m | |
Температура окружающей среды | ||
во время эксплуатации | -25 ... +60 °C | |
во время хранения | -40 ... +80 °C | |
во время транспортировки | -40 ... +80 °C | |
при монтажной высоте 3000 м во время эксплуатации максимальное | 50 °C | |
при монтажной высоте 4000 м во время эксплуатации максимальное | 40 °C | |
Относительная влажность воздуха во время эксплуатации | 5 ... 95 % | |
Допустимая нагрузка вспомогательных контакто согласно UL | B300 / R300 | |
защита от коротких замыканий | ||
Исполнение защиты при коротком замыкании | ||
на выход | предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A) | |
Безопасность: | ||
Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
Разделение потенциала: | ||
Исполнение разделения потенциала | Безопасное разделение согласно IEC 60947-1 для всех электрических цепей | |
Цепь тока управления/ управление: | ||
Вид напряжения управляющего напряжения питания | Постоянный ток | |
Управляющее напряжение питания 1 | ||
при постоянном токе расчетное значение | 24 V | |
Сертификаты/допуски к эксплуатации | ||
| ||
Дополнительная информация | ||
последнее изменение: | 06.06.2016 |
