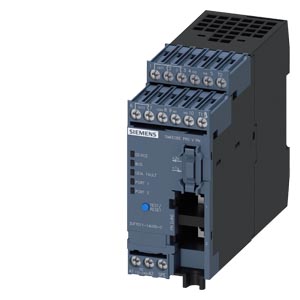

Siemens 3UF7011-1AU00-0 защитное устройство

Name: Siemens 3UF7011-1AU00-0 защитное устройство
Brand: Siemens
Price: 72236 RUB
Availability: InStock

БАЗОВЫЙ МОДУЛЬ 3 SIMOCODE PRO V PN, ETHERNET / PROFINET IO, OPC UA СЕРВЕР, PN SYSTEM REDUNDANCY, WEB СЕРВЕР, 100МБИТ/С, 2 РАЗЪЁМА RJ45, 4 ВХОДА / 3 ВЫХОДА СВОБОДНО ПАРАМЕТРИРУЕМЫЕ, US: AC/DC 110-240V,ТЕРМИСТОРНАЯ ЗАЩИТА ДВИГАТЕЛЯ, ВЫХОДЫ - РЕЛЕЙНЫЕ МОНОСТАБИЛЬНЫЕ, ВОЗМОЖНО ПОДКЛЮЧЕНИЕ МОДУЛЕЙ РАСШИРЕНИЯMODULE

Купить 3UF70111AU000 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 72236 руб.

Технические характеристики 3UF70111AU000

Базовое устройство SIMOCODE pro V PN, Ethernet/PROFINET IO, дублирование систем управления PN, сервер OPC UA, веб-сервер, скорость передачи данных 100 Мбит/с, 2 x подключение шины по RJ45, 4 Вх/3 Вых свободно параметрируемые US: 110–240 В AC/DC, вход для подключения термистора, моностабильные релейные выходы, расширяется за счет модулей расширения

торговая марка изделия

SIMOCODE

наименование изделия

Система управления двигателем

исполнение изделия

Основное устройство 3

Общие технические данные

функция изделия

● измерение тока

Нет

● измерение напряжения

Нет

● измерение активной мощности

Да

● измерение энергии

Нет

● измерение частоты

Нет

● связь по шине

Да

● функция регистрации данных

Да

● функция диагностики

Да

● защита паролем

Да

● функция тестирования

Да

● сервисная функция

Да

компонент изделия

● вход для подключения термистора

Да

● цифровой вход

Да

● вход для аналогового датчика температуры

Нет

● вход для обнаружения замыканий на землю

Нет

● релейный выход

Да

дополнение изделия

● модуль контроля температуры

Да

● модуль измерения тока

Да

● модуль измерения тока/напряжения

Да

● отказобезопасный цифровой модуль ввода/вывода

Да

● модуль контроля замыканий на землю

Да

● модуль развязки

Да

● аналоговый модуль ввода/вывода

Да

● цифровой модуль ввода/вывода с моностабильными выходами

Да

● цифровой модуль ввода/вывода с бистабильными выходами

Да

● блок управления с дисплеем

Да

● блок управления

Да

потребляемая полная мощность

8,3 VA

потребляемая активная мощность

4,5 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность

● согласно МЭК 60068-2-27

15 г / 11 мсек

● вибропрочность

1 … 6 Гц / 15 мм, 6 … 500 Гц / 2 g

коммутационная способность по току замыкающих контактов релейных выходов при AC-15

● при 24 В

6 A

● при 120 В

6 A

● при 230 В

3 A

коммутационная способность по току замыкающих контактов релейных выходов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 125 В

0,25 A

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) типичный

100 000

время автономной работы при отказе сети

0,02 s

справочный идентификатор согласно МЭК 81346-2:2009

ток длительной нагрузки замыкающих контактов релейных выходов

● при 50 °C

6 A

● при 60 °C

5 A

тип входной характеристики

Type 1 in accordance with EN 61131-2

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

4,4'-isopropylidenediphenol (Bisphenol A, BPA) CAS-No. 80-05-7

2-benzyl-2-dimethylamino-4'-morpholinobutyrophenone CAS-No. 119313-12-1

Масса нетто ME

0,335 kg

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания) / 1 кВ (сигнальные порты)

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

10 B

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

излучение высокочастотных кондуктивных помех согласно CISPR11

соответствует пределу чувствительности A

излучение высокочастотных полевых помех согласно CISPR11

соответствует пределу чувствительности A

Входы/ Выходы

функция изделия

● параметризуемые входы

Да

● параметризуемые выходы

Да

число входов

● для подключения термистора

число цифровых входов с общим опорным потенциалом

исполнение цифровых входов

● тип 1 согласно МЭК 61131

Да

входное напряжение на цифровом входе при постоянном токе

● расчетное значение

24 V

число выходов

число полупроводниковых выходов

число выходов как контактный коммутационный элемент

коммутационная характеристика

моностабильный

число релейных выходов

исполнение релейных выходов

моностабильный

длина кабеля для цифровых сигналов макс.

300 m

длина кабеля для подключения термистора

● при сечении провода = 0,5 мм² макс.

50 m

● при сечении провода = 1,5 мм² макс.

150 m

● при сечении провода = 2,5 мм² макс.

250 m

Функция защиты/ контроля

функция изделия

● обнаружение асимметрии

Да

● анализ тока блокировки

Да

● контроль cos φ

Да

● обнаружение замыканий на землю

Да

● контроль замыканий на землю

Нет

● обнаружение потери фазы

Да

● определение чередования фаз

Да

● измерение напряжения

Да

● контроль числа пусков

Да

● обнаружение макс. напряжения

Да

● обнаружение макс. тока, 1 фаза

Да

● обнаружение мин. напряжения

Да

● обнаружение мин. тока 1, фаза

Да

● контроль активной мощности

Да

функция изделия

● измерение тока

Да

● защита от перегрузки

Да

● анализ термисторной защиты двигателя

Да

суммарное сопротивление в холодном состоянии число датчиков в ряду макс.

1,5 kΩ

порог срабатывания по сопротивлению термистора

3 400 ... 3 800 Ω

● контроля короткого замыкания

9 Ω

значение отпускания термисторного сопротивления

1 500 ... 1 650 Ω

Функции управления двигателем

функция изделия

● параметризуемое реле перегрузки

Да

● управление автоматическим выключателем

Да

● прямой пуск

Да

● реверсивный пуск

Да

● соединение звезда - треугольник

Да

● реверсивное переключение по схеме звезда/треугольник

Да

● соединение по схеме Даландера

Да

● реверсивное переключение по схеме Даландера

Да

● схема переключателя полярности

Да

● схема реверсивного переключателя полярности

Да

● управление задвижкой

Да

● управление клапанами

Да

Связь/ протокол

протокол поддерживается

● протокол PROFIBUS DP

Нет

● протокол PROFINET IO

Да

● протокол PROFIsafe

Да

● Modbus RTU

Нет

● EtherNet/IP

Нет

● сервер OPC UA

Да

● LLDP

Да

● Address Resolution Protocol (ARP)

Да

● SNMP

Да

● HTTPS

Да

● NTP

Да

● Media Redundancy Protocol (MRP)

Да

функция изделия

● веб-сервер

Да

● функция Shared Device

Да

● на интерфейсе Ethernet функция автоматического определения типа кабеля

Да

● на интерфейсе Ethernet автоматическое определение сети

Да

● на интерфейсе Ethernet автоматическое определение скорости

Да

● Media Redundancy Protocol for Planned Duplication (MRPD)

Да

● поддерживается стандарт Device Level Ring (DLR)

Нет

● поддерживается системное резервирование PROFINET (S2)

Да

● поддержка PROFIenergy, измеряемые величины

Да

● поддержка PROFIenergy, отключение

Да

скорость передачи

100 Mbit/s

скорость передачи макс.

100 Mbit/s

класс соответствия PROFINET

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

● I&M2 - дата монтажа

Да

● I&M3 - комментарий

Да

исполнение электрического соединения интерфейса связи

2 x RJ45

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

111 mm

ширина

45 mm

глубина

124 mm

необходимое расстояние

● вверху

40 mm

● внизу

40 mm

● слева

0 mm

● справа

0 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 14), 2x (20 ... 16)

момент затяжки при винтовом зажиме

0,8 ... 1,2 N·m

момент затяжки (фунтов/дюйм) при винтовом зажиме

7 ... 10,3 lbf·in

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

● примечание

Для большей высоты над уровнем моря действительны ограничения согласно: https://support.industry.siemens.com/cs/document/109995153

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

экологическая категория

● при эксплуатации согласно МЭК 60721

3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

● при хранении согласно МЭК 60721

1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4

● при транспортировке согласно МЭК 60721

2K2, 2C1, 2S1, 2M2

относительная атмосферная влажность

● при эксплуатации

5 ... 95 %

нагрузочная способность контакта вспомогательных контактов согласно UL

B300 / R300

защита от коротких замыканий

исполнение защиты от коротких замыканий на каждый выход

предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A)

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

ATEX

сертификат соответствия

● МЭК Ex

Да; IECEx BVS 20.0020 / IECEx PTB 18.0004X

● согласно производственной директиве ATEX 2014/34/EU

BVS 06 ATEX F001, PTB 18 ATEX 5003 X

● согласно UKCA

ITS21UKEX0464, ITS21UKEX0455X

Разделение потенциала

(электрически) безопасное разъединение согласно МЭК 60947-1

Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию)

исполнение гальванической развязки

Безопасное разделение согласно IEC 60947-1 для всех электрических цепей

● примечание

№ отчета о проверке Соблюдать A0258 (https://support.industry.siemens.com/cs/document/109748152)

Цепь тока управления/ управление

функция изделия управление плавным пускателем

Да

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

110 ... 240 V

● при 60 Гц расчетное значение

110 ... 240 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

относительный симметричный допуск частоты оперативного напряжения питания

5 %

оперативное напряжение питания при постоянном токе расчетное значение

110 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

пик тока включения

● при 240 В

15 A

длительность пика тока включения

● при 240 В

1 ms

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
EMV	For use in hazardous locations
			Miscellaneous
Test Certificates	Maritime application		other
Special Test Certificate
other	Industrial Communication
Confirmation		PROFINET
