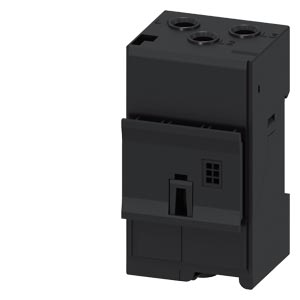

Siemens 3UF7101-1AA00-0 защитное устройство

Name: Siemens 3UF7101-1AA00-0 защитное устройство
Brand: Siemens
Price: 13618 RUB
Availability: InStock

МОДУЛЬ ИЗМЕРЕНИЯ ТОКА ДЛЯ SIMOCODE PRO, ДИАПАЗОН ТОКОВ 2,4...25A, ГАБАРИТНАЯ ШИРИНА 45MM, СКВОЗНОЕ ПОДКЛЮЧЕНИЕ

Купить 3UF71011AA000 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 4 шт.

mdi-cash-multiple 13618 руб.

Технические характеристики 3UF71011AA000

Блок регистрации тока, ток уставки 2,4–25 A, Установочная ширина 45 мм, Шинный трансформатор тока

торговая марка изделия

SIMOCODE

наименование изделия

Модуль регистрации тока

Общие технические данные

типоразмер автоматического выключателя

S00, S0

функция изделия

● измерение тока

Да

● измерение напряжения

Нет

● измерение активной мощности

Нет

● измерение энергии

Нет

● измерение частоты

Нет

компонент изделия

● вход для подключения термистора

Нет

потребляемая активная мощность

0,2 W

напряжение развязки

● при степени загрязнения 3 при переменном токе расчетное значение

690 V

● для кабелей главной цепи согласно МЭК 60947-1 расчетное значение

6 kV

выдерживаемое импульсное напряжение расчетное значение

6 000 V

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность

1 … 6 Гц / 15 мм, 6 … 500 Гц / 2 g

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

Масса нетто ME

0,16 kg

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

Входы/ Выходы

число выходов как контактный коммутационный элемент

Функция защиты/ контроля

функция изделия

● контроль cos φ

Нет

● контроль замыканий на землю

Нет

● измерение напряжения

Нет

класс срабатывания

CLASS 5E

функция изделия

● измерение тока

Да

● защита от перегрузки

Да

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

84 mm

ширина

45 mm

глубина

45 mm

необходимое расстояние

● вверху

30 mm

● внизу

30 mm

● слева

0 mm

● справа

0 mm

диаметр проходного отверстия

7,5 mm

диаметр проходного отверстия для измерения тока

7,5 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

проходной трансформатор

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря

● 1 макс.

2 000 m

● 2 макс.

3 000 m; Макс. +50°C (без безопасного разделения)

● 3 макс.

4 000 m; макс. +40 °C (без безопасного разделения)

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

экологическая категория

● при эксплуатации согласно МЭК 60721

3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

● при хранении согласно МЭК 60721

1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4

● при транспортировке согласно МЭК 60721

2K2, 2C1, 2S1, 2M2

относительная атмосферная влажность при эксплуатации

5 ... 95 %

защита от коротких замыканий

функция изделия защита от коротких замыканий

Нет

IEC 61508

уровень полноты безопасности (SIL) согласно МЭК 61508

ATEX

сертификат соответствия

● согласно производственной директиве ATEX 2014/34/EU

BVS 06 ATEX F001

● согласно UKCA

ITS21UKEX0464

группа взрывозащищенных устройств и категория взрывозащиты согласно производственной директиве ATEX 2014/34/EU

II (2) G, II (2 ) D, I (M2)

Разделение потенциала

(электрически) безопасное разъединение согласно МЭК 60947-1

Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию)

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

2,4 ... 25 A

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

110 ... 690 V

— при 60 Гц расчетное значение

110 ... 690 V

рабочая частота расчетное значение

50 ... 60 Hz

Цепь тока управления/ управление

тип напряжения

перем. ток

Разрешения Сертификаты

Environment		General Product Approval
	Environmental Confirmations
General Product Approval	EMV		For use in hazardous locations

For use in hazardous locations	Test Certificates		Maritime application
Miscellaneous	Special Test Certificate	Type Test Certificates/Test Report
Maritime application	other		Industrial Communication
		Confirmation
