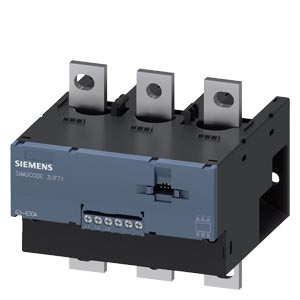

3UF7114-1BA00-0
ГИБРИДНЫЙ МОДУЛЬ ИЗМЕРЕНИЯ ТОКА /НАПРЯЖЕНИЯ ДЛЯ SIMOCODE PRO V, ДИАПАЗОН ТОКОВ 63... 630A, ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ДО 690 В АС, ГАБАРИТНАЯ ШИРИНА 145MM, ШИННОЕ ПОДКЛЮЧЕНИЕ
Достоинства
- Полная защита двигателя 0,3 А — 630 А.
- Интегрированные функции управления.
- Сокращение простоев — активная статистика и диагностика.
- Высокая эксплуатационная готовность и безопасность — автономный режим работы.
- SIMOCODE pro (Siemens Motor Protection and Control Device) — аппарат защиты и управления двигателем с интерфейсом подключения к PROFIBUS-DP. Микропроцессор является “сердцем” системы. С его помощью реализуются все функции защиты и управления двигателем, а также блокировки, расчет рабочих, диагностических, статистических данных и быстрая связь между уровнем автоматизации и пусковой комбинацией двигателя. Трансформаторы тока/ напряжения служат для регистрации важнейших параметров — электрического тока и напряжения сети. Для формирования данных для модуля защиты по току, сигнализации перегрузки, предельных значений тока, ответных сообщений Вкл./Откл. и расчета рабочего времени SIMOCODE pro использует параметры тока и напряжения как базовые величины.
Производственная гамма
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
Области применения Siemens Simocode pro
- В областях, связанных со взрывоопасными условиями: химия, нефтегазовая промышленность При тяжелом пуске: бумажная, цементная, металлургическая промышленность
- В системах с высоким коэффициентом готовности: переработка сырья, химическая, нефтяная промышленность, электростанции
- В системах с использованием АСУ ТП: отрасли по переработке сырья, химическая и нефтеперерабатывающая промышленность, электростанции
Функции защиты электродвигателя
- SIMOCODE pro защищает однофазные, трехфазные двигатели и трансформаторы
- Номинальные токи от 0,3А до 630 А
- Классы срабатывания CLASS 5/10/15/20/25/30
- Основные защиты: перегрузка, обрыв фазы, несимметрия тока, блокировка ротора, термисторная тепловая защита двигателя или опционально определение короткого замыкания на землю
- Предельные значения тока
Функции управления 3UF71141BA000
- SIMOCODE pro позволяет управлять двигателем по шине от панели на двери электрошкафа или локально установленной кнопкой.
- Пускатели прямого, реверсивного запуска, с переключением со звезды на треугольник, схемы Даландера, схемы переключения полюсов, управление магнитными клапанами, задвижками/ сервоприводами, плавный запуск
- Логические модули, такие как таблиц истинности, таймер, счетчик
- Функциональные модули, такие как аварийный запуск, ступенчатый запуск
- Разрешение на операции обслуживания
3UF7114-1BA00-0: Рабочие, диагностические, статистические данные
- SIMOCODE pro собирает все данные и передает их системе по шине или посредством программных средств.
- Сообщение: Вкл, Выкл, направо, налево, фактический протекающий ток и т.д.
- Сигнализация: перегрузка, термистор и т.д.
- Неисправность: перегрузка, термистор и т.д.
- Статистика: рабочее время, пуски, срабатывания от перегрузки, ток срабатывания от перегрузки
Технические характеристики 3UF7114-1BA00-0
| | CURRENT/VOLTAGE MEASUR. MODULE; SET CURRENT 63...630A; VOLTAGE DETECTION UP TO 690V; OVERALL WIDTH 145MM; BUS BAR CONNECTION | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | Модуль регистрации тока и напряжения | |
| Общие технические данные: | ||
| Напряжение изоляции | ||
| расчетное значение | 1 000 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 8 000 V | |
| Степень защиты IP | IP00 | |
| Виброустойчивость | 1-6 Hz / 15 мм; 6-500 Hz / 2 g | |
| Условное обозначение | ||
| согласно DIN EN 61346-2 | F | |
| согласно DIN EN 81346-2 | F | |
| Электромагнитная совместимость: | ||
| ЭМС излучение помех | ||
| согласно IEC 60947-1 | класс A | |
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | |
| Проводная интерференция | ||
| вследствие импульса согласно IEC 61000-4-4 | 2 kV | |
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | |
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Входы/ Выходы: | ||
| Количество выходов в качестве контактного коммутационного элемента | 0 | |
| Функция защиты/ контроля: | ||
| Функция продукта | ||
| регистрация напряжения | да | |
| Функции защиты двигателя: | ||
| Функция продукта | ||
| регистрация тока | да | |
| Связь/ протокол: | ||
| Функция продукта Коммуникация через шину | нет | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | прямой монтаж / отдельная установка | |
| Высота | 147 mm | |
| Ширина | 145 mm | |
| Глубина | 149 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
| Исполнение электрического подключения | ||
| для главной электрической цепи | шинный зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 4 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| экологическая категория во время эксплуатации согласно IEC 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| Относительная влажность воздуха во время эксплуатации | 5 ... 95 % | |
| Безопасность: | ||
| Защита от прикосновения во избежание электрического удара | не защищенный | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 63 ... 630 A | |
| рабочее напряжение | ||
| при переменном токе | ||
| — при 50 Гц расчетное значение | 110 ... 690 V | |
| — при 60 Гц расчетное значение | 110 ... 690 V | |
| Рабочая частота расчетное значение | 50 ... 60 Hz | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Переменный ток | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 27.06.2016 | |
Техническая документация по 3UF71141BA000
- «Simocode PRO - Набор руководств пользователя»
язык: RU, страниц: 1261, размер: 26.32 Мб - Брошюра «Система SIMOCODE pro для комплексной защиты и управления электродвигателем. SIMOCODE pro: решения с возможностью обмена данными по PROFIBUS или PROFINET»
язык: RU, страниц: 3, размер: 1.32 Мб
