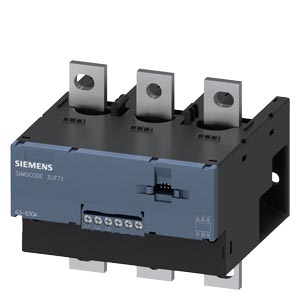

Siemens 3UF7124-1BA01-0 защитное устройство

Name: Siemens 3UF7124-1BA01-0 защитное устройство
Brand: Siemens
Price: 103332 RUB
Availability: InStock

Гибридный модуль измерения тока/напряжения специального исполнения для защиты от сухого хода центробежного насоса, диапазон токов: 63 ... 630 A, измерение напряжения до 690 В АС, ширина 145 мм, шинные присоединения, совместим с базовым модулем SIMOCODE pro V

Купить 3UF71241BA010 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 103332 руб.

Технические характеристики 3UF71241BA010

блоком регистрации тока/модулем измерения напряжения для защиты от работы всухую центробежных насосов во взрывоопасной зоне; ток уставки 63–630 A, измерение напряжения до 690 В, установочная ширина 145 мм, подключение к шинам

торговая марка изделия

SIMOCODE

наименование изделия

Модуль регистрации тока/напряжения

Общие технические данные

способ измерения

Измерение эффективного значения (RMS)

типоразмер автоматического выключателя

S10, S12

функция изделия

● измерение тока

Да

● измерение напряжения

Да

● измерение активной мощности

Да

● измерение энергии

Да

● измерение частоты

Да

● контроль активной мощности при работе насоса на холостом ходу согласно типу взрывозащиты Ex b

Да

способ измерения для измерения тока

TRMS

расширение диапазона измерения тока с внешним трансформатором тока

Нет

способ измерения для измерения напряжения

TRMS

измеряемое сетевое напряжение между линейными проводами при переменном токе макс. ном. значение

690 V

компонент изделия

● вход для подключения термистора

Нет

потребляемая активная мощность

0,5 W

напряжение развязки

● при степени загрязнения 3 при переменном токе расчетное значение

690 V

● для кабелей главной цепи согласно МЭК 60947-1 расчетное значение

6 kV

выдерживаемое импульсное напряжение расчетное значение

6 000 V

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек; При открытом базовом устройстве

вибропрочность

1 … 6 Гц / 15 мм, 6 … 500 Гц / 2 g; При открытом базовом устройстве: 1 g

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

1,843 kg

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 kV

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

Входы/ Выходы

число выходов как контактный коммутационный элемент

Функция защиты/ контроля

функция изделия

● контроль cos φ

Да

● контроль замыканий на землю

Да

● измерение напряжения

Да

класс срабатывания

CLASS 5E

функция изделия

● измерение тока

Да

● защита от перегрузки

Да

Точность

точность измерения

● при измерении частоты

+/- 1,5 %, 47 A ... 1260 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении тока 1

+/- 1,5 %, в диапазоне 47–1260 A, в диапазоне 0,85 x 110–1,1 x 690 В (междуфазные напряжения), 50/60 Гц, 25 °C

● при измерении тока 2

+/- 5 %, в диапазоне 1260 А ... 5040 А, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), 50/60 Гц, 25 °C

● при измерении напряжения 1

+/- 1,5 %, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), 50/60 Гц, 25 °C

● при измерении cos φ 1

+/- 1,5 %, 47 A ... 1260 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении cos φ 2

+/- 5 %, 1260 А ... 5040 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении активной мощности 1

+/- 5 %, 47 А ... 1260 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении активной мощности 2

+/- 10 %, 1260 А ... 5040 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении энергии 1

+/- 5 %, 47 А ... 1260 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении энергии 2

+/- 10 %, 1260 А ... 5040 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении полной мощности 1

+/- 3 %, 47 А ... 1260 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

● при измерении полной мощности 2

+/- 5 %, 1260 A ... 5040 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C

точность контроля замыканий на землю

В диапазоне 30 % .. 120 % Ie: +/- 10 % (Class CI-A ), в диапазоне 15 % .. 30 % Ie: +/- 25 % (Class CI-B), оба значения соответствуют IEC 60947-1 Приложение T

дрейф температуры на °C

0,01 %/°C; Приведенная температура: 25°C

измеряемая величина "частота"

45 ... 65 Hz

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

прямой монтаж / отдельная установка

высота

147 mm

ширина

145 mm

глубина

148 mm

необходимое расстояние

● вверху

30 mm

● внизу

30 mm

● слева

0 mm

● справа

0 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

шинный зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

исполнение электрического соединения на измерительных входах напряжения

винтовой зажим

вид подключаемых сечений проводов на измерительных входах напряжения

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 – 2,5 мм²), 2x (0,5 – 1,5 мм²)

● однопроводной

1x (0,5 – 4 мм²), 2x (0,5 – 2,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 14), 2x (20 ... 16)

момент затяжки на измерительных входах напряжения

0,8 ... 1,2 N·m

момент затяжки (фунтов/дюйм) на измерительных входах напряжения

7 ... 10,3 lbf·in

вид подключаемых сечений проводов на измерительных входах тока

● однопроводной с концевой заделкой кабеля

50 мм² ... 240 мм²

● многопроводной с концевой заделкой кабеля

70 мм² ... 240 мм²

● для проводов американского калибра (AWG)

1/0 тыс. круговых милов ... 500 тыс. круговых милов

исполнение резьбы соединительного болта на измерительных входах тока

M10 x 30

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря

● 1 макс.

2 000 m

● 2 макс.

3 000 m; Макс. +50°C (без безопасного разделения)

● 3 макс.

4 000 m; макс. +40 °C (без безопасного разделения)

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

экологическая категория

● при эксплуатации согласно МЭК 60721

3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

● при хранении согласно МЭК 60721

1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4

● при транспортировке согласно МЭК 60721

2K2, 2C1, 2S1, 2M2

относительная атмосферная влажность при эксплуатации

10 ... 95 %

защита от коротких замыканий

функция изделия защита от коротких замыканий

Нет

IEC 61508

уровень полноты безопасности (SIL) согласно МЭК 61508

ATEX

сертификат соответствия

● МЭК Ex

Да; IECEx PTB 18.0004X

● согласно производственной директиве ATEX 2014/34/EU

BVS 06 ATEX F001, PTB 18 ATEX 5003 X

● согласно UKCA

ITS21UKEX0464, ITS21UKEX0455X

группа взрывозащищенных устройств и категория взрывозащиты согласно производственной директиве ATEX 2014/34/EU

II (2) G, II (2 ) D, I (M2) / I (M2), II (1/2) G, II (1G/2D)

Разделение потенциала

(электрически) безопасное разъединение согласно МЭК 60947-1

Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию)

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

63 ... 630 A

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

110 ... 690 V

— при 60 Гц расчетное значение

110 ... 690 V

рабочая частота расчетное значение

50 ... 60 Hz

Цепь тока управления/ управление

тип напряжения

перем. ток

ток включения макс.

6 300 A; 10 x Io

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
EMV	For use in hazardous locations
			Miscellaneous
Test Certificates	Maritime application		other
Special Test Certificate
other	Industrial Communication
Confirmation
