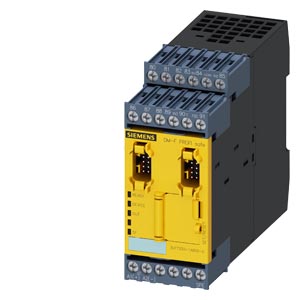

Siemens 3UF7330-1AB00-0 защитное устройство

Name: Siemens 3UF7330-1AB00-0 защитное устройство
Brand: Siemens
Price: 54157 RUB
Availability: InStock

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ БЕЗОПАСНОСТИ (FAIL-SAFE) DM-F PROFISAFE, ДЛЯ БЕЗОПАСНОГО ОТКЛЮЧЕНИЯ ЧЕРЕЗ ШИНУ / PROFISAFE, UV: 24 V DC, 2 РЕЛЕЙНЫЕ РАЗРЕШАЮЩИЕ ЦЕПИ, 2 РЕЛЕЙНЫХ ВЫХОДА, 3 ВЫХОДА, МАКС. УРОВЕНЬ SIL (IEC 61508): 3, МАКС. УРОВЕНЬ PL (ISO 13849-1): E

Купить 3UF73301AB000 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 54157 руб.

Технические характеристики 3UF73301AB000

отказоустойчивый цифровой модуль DM-F PROFIsafe, для отказоустойчивого отключения через шину/PROFIsafe, US: 24 В DC, 2 разблокирующие цепи реле, 2 выхода реле, 3 входа, макс. доступн. SIL МЭК 61508: 3, макс. доступн. PL ISO 13849-1: E

торговая марка изделия

SIMOCODE

наименование изделия

Отказоустойчивый цифровой модуль

исполнение изделия

для безопасного отключения

наименование типа изделия

DM-FP

Общие технические данные

функция изделия

● функция аварийного отключения

Нет

● автоматический пуск

Нет

● контроль световых барьеров

Нет

● контроль защитных фоторелейных завес

Нет

● контроль защитной двери

Нет

● контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного реле

Нет

● контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного реле

Нет

● контроль контактных ковриков

Нет

● контролируемый пуск

Нет

компонент изделия

● вход для подключения термистора

Нет

● цифровой вход

Да

● вход для аналогового датчика температуры

Нет

● вход для обнаружения замыканий на землю

Нет

● релейный выход

Да

потребляемая активная мощность

4 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г

частота коммутации макс.

360 1/y

коммутационная способность по току замыкающих контактов релейных выходов при AC-15

● при 24 В

3 A

● при 120 В

3 A

● при 240 В

1,5 A

коммутационная способность по току замыкающих контактов релейных выходов при DC-13

● при 24 В

4 A

● при 60 В

0,55 A

● при 125 В

0,22 A

● при 250 В

0,11 A

коммутационная способность по току размыкающих цепей реле при AC-15

● при 24 В

3 A

● при 120 В

3 A

● при 240 В

1,5 A

коммутационная способность по току размыкающих цепей реле при DC-13

● при 24 В

4 A

● при 60 В

0,55 A

● при 125 В

0,22 A

● при 250 В

0,11 A

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) типичный

100 000

время автономной работы при отказе сети

60 ms

время повторной готовности

● после отказа сети типичный

1 s

время задержки отпускания при отказе сети

● типичный

40 ms

● макс.

80 ms

справочный идентификатор согласно МЭК 81346-2:2009

справочный идентификатор согласно МЭК 81346-2:2019

тип входной характеристики

Type 2 in accordance with EN 61131-2

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,346 kg

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

класс A

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

1 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

0,5 kV

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

10 B

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

излучение высокочастотных кондуктивных помех согласно CISPR11

соответствует пределу чувствительности A

излучение высокочастотных полевых помех согласно CISPR11

соответствует пределу чувствительности A

Входы/ Выходы

функция изделия

● параметризуемые входы

Да

● параметризуемые выходы

Да

число входов

исполнение входа

● вход обратной связи

Да

число цифровых входов

● с общим опорным потенциалом

исполнение цифровых входов

● тип 1 согласно МЭК 61131

Нет

● тип 2 согласно МЭК 61131

Да

число аналоговых входов

число выходов

число полупроводниковых выходов

число выходов как контактный коммутационный элемент

●

● как замыкающий контакт противоаварийный с мгновенным срабатыванием

число аналоговых выходов

коммутационная характеристика

моностабильный

характеристика контактов релейных выходов

Помехоустойчивые замыкающие контакты

длина кабеля для цифровых сигналов макс.

300 m

Продуктивная функция

пригодность к использованию

● контроль позиционных выключателей

Нет

● контроль цепей аварийного отключения

Нет

● контроль клапанов

Нет

● контроль оптоэлектронных защитных устройств

Нет

● контроль тактильных датчиков

Нет

● контроль магнитных выключателей

Нет

● контроль бесконтактных выключателей

Нет

● защитный выключатель

Нет

● противоаварийные электрические цепи

Нет

Связь/ протокол

протокол поддерживается протокол PROFIsafe

Да

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

106 mm

ширина

45 mm

глубина

124 mm

необходимое расстояние

● вверху

40 mm

● внизу

40 mm

● слева

0 mm

● справа

0 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 14), 2x (20 ... 16)

момент затяжки при винтовом зажиме

0,8 ... 1,2 N·m

момент затяжки (фунтов/дюйм) при винтовом зажиме

7 ... 10,3 lbf·in

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря

● 1 макс.

2 000 m

● 2 макс.

3 000 m; Макс. +50°C (без безопасного разделения)

● 3 макс.

4 000 m; макс. +40 °C (без безопасного разделения)

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

экологическая категория

● при эксплуатации согласно МЭК 60721

3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6

● при хранении согласно МЭК 60721

1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4

● при транспортировке согласно МЭК 60721

2K2, 2C1, 2S1, 2M2

относительная атмосферная влажность при эксплуатации

5 ... 95 %

нагрузочная способность контакта вспомогательных контактов согласно UL

B300 / R300

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты размыкающих цепей реле от коротких замыканий требуется

gL/gG: 4 A

Безопасность

безопасное состояние

Безопасный выход отключен

категория останова согласно МЭК 60204-1

частота отказов [FIT] при частоте обнаруживаемых опасных отказов (λdd)

897 FIT

частота отказов [FIT] при частоте необнаруживаемых опасных отказов (λdu)

7 FIT

средний охват диагностикой (DCavg)

99 %

ISO 13849

уровень эффективности защиты (PL) согласно EN ISO 13849-1

IEC 61508

уровень полноты безопасности (SIL)

● согласно МЭК 61508

SIL 3

тип защитного устройства согласно МЭК 61508-2

тип B

PFDavg при низкой приоритетности запроса

● согласно МЭК 61508

2E-5

доля безопасных отказов (SFF)

99 %

отказоустойчивость аппаратных средств (HFT)

● согласно МЭК 61508

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

ATEX

сертификат соответствия согласно производственной директиве ATEX 2014/34/EU

BVS 06 ATEX F001

группа взрывозащищенных устройств и категория взрывозащиты согласно производственной директиве ATEX 2014/34/EU

II (2) G, II (2 ) D, I (M2)

время реакции/ время контроля

контрольное время PROFIsafe F-WD-Time

250 ms

время реакции

● при неисправности OFDT

200 ms

● при исправном состоянии WCDT

150 ms

Разделение потенциала

(электрически) безопасное разъединение согласно МЭК 60947-1

Все силовые контуры в SIMOCODE надежно отделены друг от друга, то есть рассчитаны с удвоенными путями тока утечки и воздушными зазорами. ВНИМАНИЕ: Соблюдать информацию в отчете о проверке № 2668 «Надежное разделение».

исполнение гальванической развязки

Безопасное разделение согласно IEC 60947-1 для всех электрических цепей, высотой монтажа до 2000 м

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,8

● конечное значение

1,2

пик тока включения

● при 24 В

8,3 A

длительность пика тока включения

● при 24 В

1 ms

Разрешения Сертификаты

Environment		General Product Approval
	Environmental Confirmations
General Product Approval		EMV		For use in hazardous locations
	TUEV
For use in hazardous locations	Functional Saftey	Test Certificates	Maritime application
Miscellaneous	Type Examination Certificate	Type Test Certificates/Test Report
other		Industrial Communication
	Confirmation		PROFIsafe
